Терочное устройство

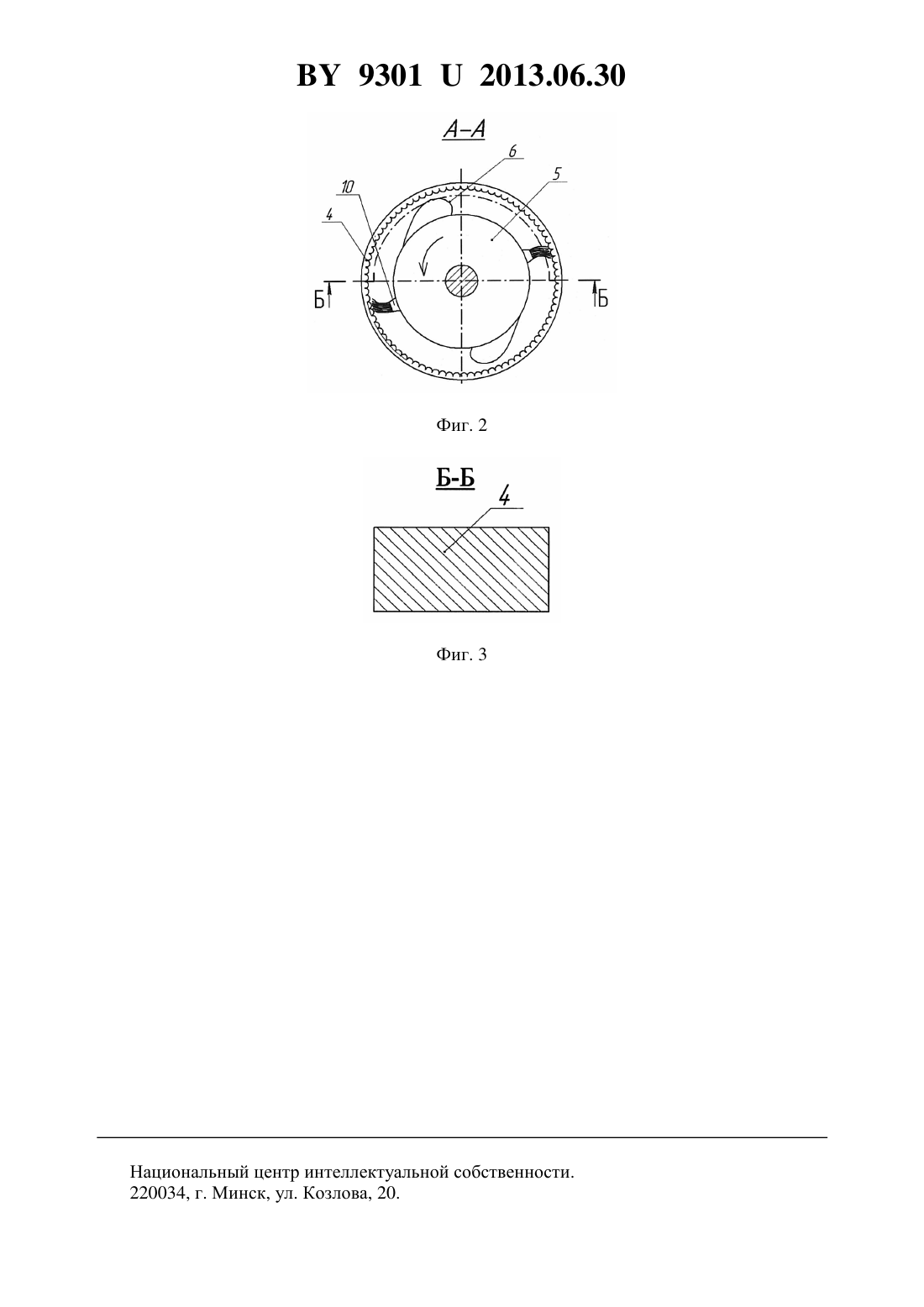

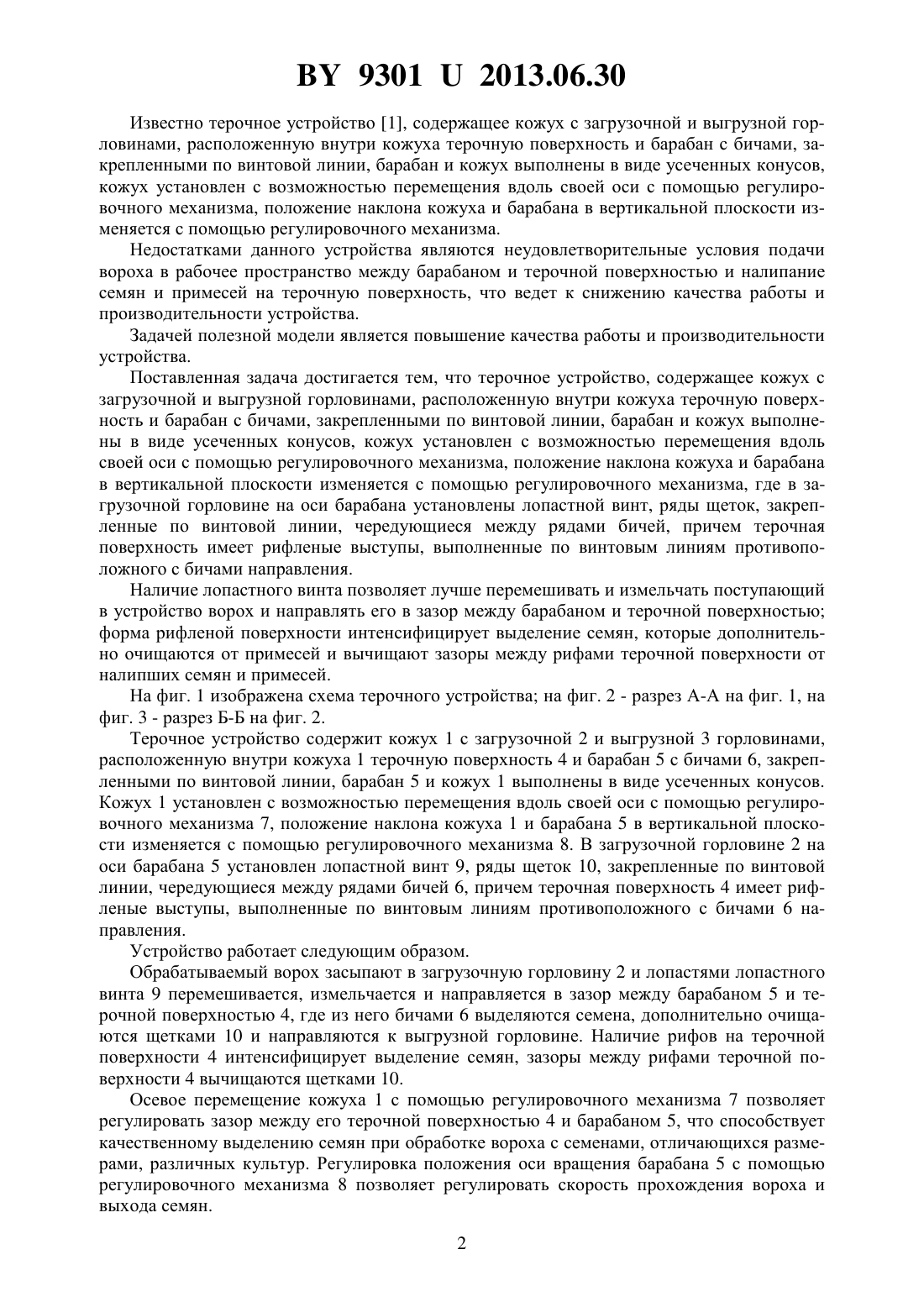

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин ВладимировичРоманюк Николай НиколаевичКим Наталья Павловна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Терочное устройство, содержащее кожух с загрузочной и выгрузной горловинами,расположенную внутри кожуха терочную поверхность и барабан с бичами, закрепленными по винтовой линии, барабан и кожух выполнены в виде усеченных конусов, кожух установлен с возможностью перемещения вдоль своей оси с помощью регулировочного механизма, положение наклона кожуха и барабана в вертикальной плоскости изменяется с помощью регулировочного механизма, отличающееся тем, что в загрузочной горловине на оси барабана установлены лопастной винт, ряды щеток, закрепленные по винтовой линии, чередующиеся между рядами бичей, причем терочная поверхность имеет рифленые выступы, выполненные по винтовым линиям противоположного с бичами направления.(56) 1. Патент РФ на изобретение 2363141, МПК 01 11/04. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, а именно к устройствам для вытирания семян многолетних трав и других культур. 93012013.06.30 Известно терочное устройство 1, содержащее кожух с загрузочной и выгрузной горловинами, расположенную внутри кожуха терочную поверхность и барабан с бичами, закрепленными по винтовой линии, барабан и кожух выполнены в виде усеченных конусов,кожух установлен с возможностью перемещения вдоль своей оси с помощью регулировочного механизма, положение наклона кожуха и барабана в вертикальной плоскости изменяется с помощью регулировочного механизма. Недостатками данного устройства являются неудовлетворительные условия подачи вороха в рабочее пространство между барабаном и терочной поверхностью и налипание семян и примесей на терочную поверхность, что ведет к снижению качества работы и производительности устройства. Задачей полезной модели является повышение качества работы и производительности устройства. Поставленная задача достигается тем, что терочное устройство, содержащее кожух с загрузочной и выгрузной горловинами, расположенную внутри кожуха терочную поверхность и барабан с бичами, закрепленными по винтовой линии, барабан и кожух выполнены в виде усеченных конусов, кожух установлен с возможностью перемещения вдоль своей оси с помощью регулировочного механизма, положение наклона кожуха и барабана в вертикальной плоскости изменяется с помощью регулировочного механизма, где в загрузочной горловине на оси барабана установлены лопастной винт, ряды щеток, закрепленные по винтовой линии, чередующиеся между рядами бичей, причем терочная поверхность имеет рифленые выступы, выполненные по винтовым линиям противоположного с бичами направления. Наличие лопастного винта позволяет лучше перемешивать и измельчать поступающий в устройство ворох и направлять его в зазор между барабаном и терочной поверхностью форма рифленой поверхности интенсифицирует выделение семян, которые дополнительно очищаются от примесей и вычищают зазоры между рифами терочной поверхности от налипших семян и примесей. На фиг. 1 изображена схема терочного устройства на фиг. 2 - разрез А-А на фиг. 1, на фиг. 3 - разрез Б-Б на фиг. 2. Терочное устройство содержит кожух 1 с загрузочной 2 и выгрузной 3 горловинами,расположенную внутри кожуха 1 терочную поверхность 4 и барабан 5 с бичами 6, закрепленными по винтовой линии, барабан 5 и кожух 1 выполнены в виде усеченных конусов. Кожух 1 установлен с возможностью перемещения вдоль своей оси с помощью регулировочного механизма 7, положение наклона кожуха 1 и барабана 5 в вертикальной плоскости изменяется с помощью регулировочного механизма 8. В загрузочной горловине 2 на оси барабана 5 установлен лопастной винт 9, ряды щеток 10, закрепленные по винтовой линии, чередующиеся между рядами бичей 6, причем терочная поверхность 4 имеет рифленые выступы, выполненные по винтовым линиям противоположного с бичами 6 направления. Устройство работает следующим образом. Обрабатываемый ворох засыпают в загрузочную горловину 2 и лопастями лопастного винта 9 перемешивается, измельчается и направляется в зазор между барабаном 5 и терочной поверхностью 4, где из него бичами 6 выделяются семена, дополнительно очищаются щетками 10 и направляются к выгрузной горловине. Наличие рифов на терочной поверхности 4 интенсифицирует выделение семян, зазоры между рифами терочной поверхности 4 вычищаются щетками 10. Осевое перемещение кожуха 1 с помощью регулировочного механизма 7 позволяет регулировать зазор между его терочной поверхностью 4 и барабаном 5, что способствует качественному выделению семян при обработке вороха с семенами, отличающихся размерами, различных культур. Регулировка положения оси вращения барабана 5 с помощью регулировочного механизма 8 позволяет регулировать скорость прохождения вороха и выхода семян. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
