Терочное устройство

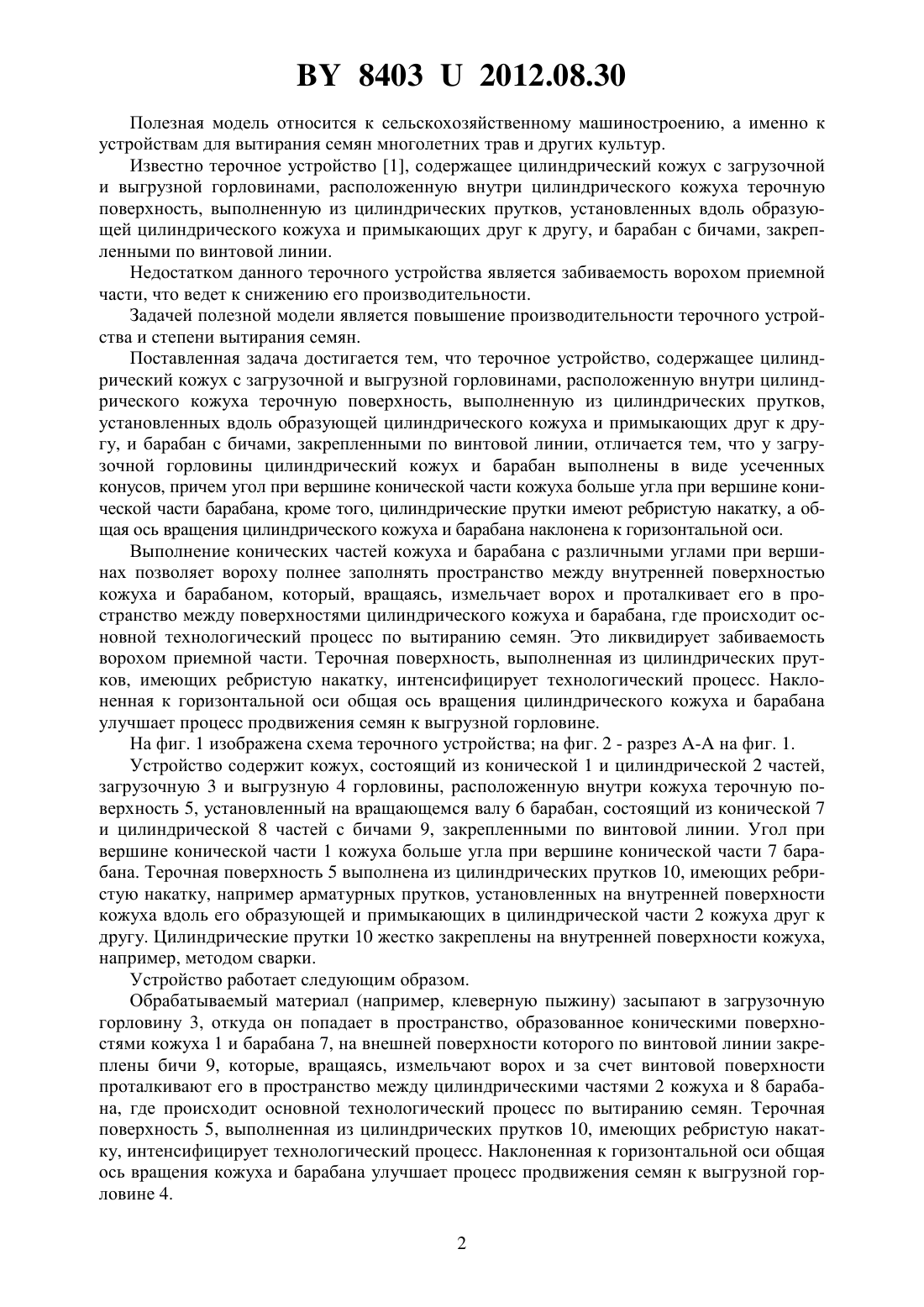

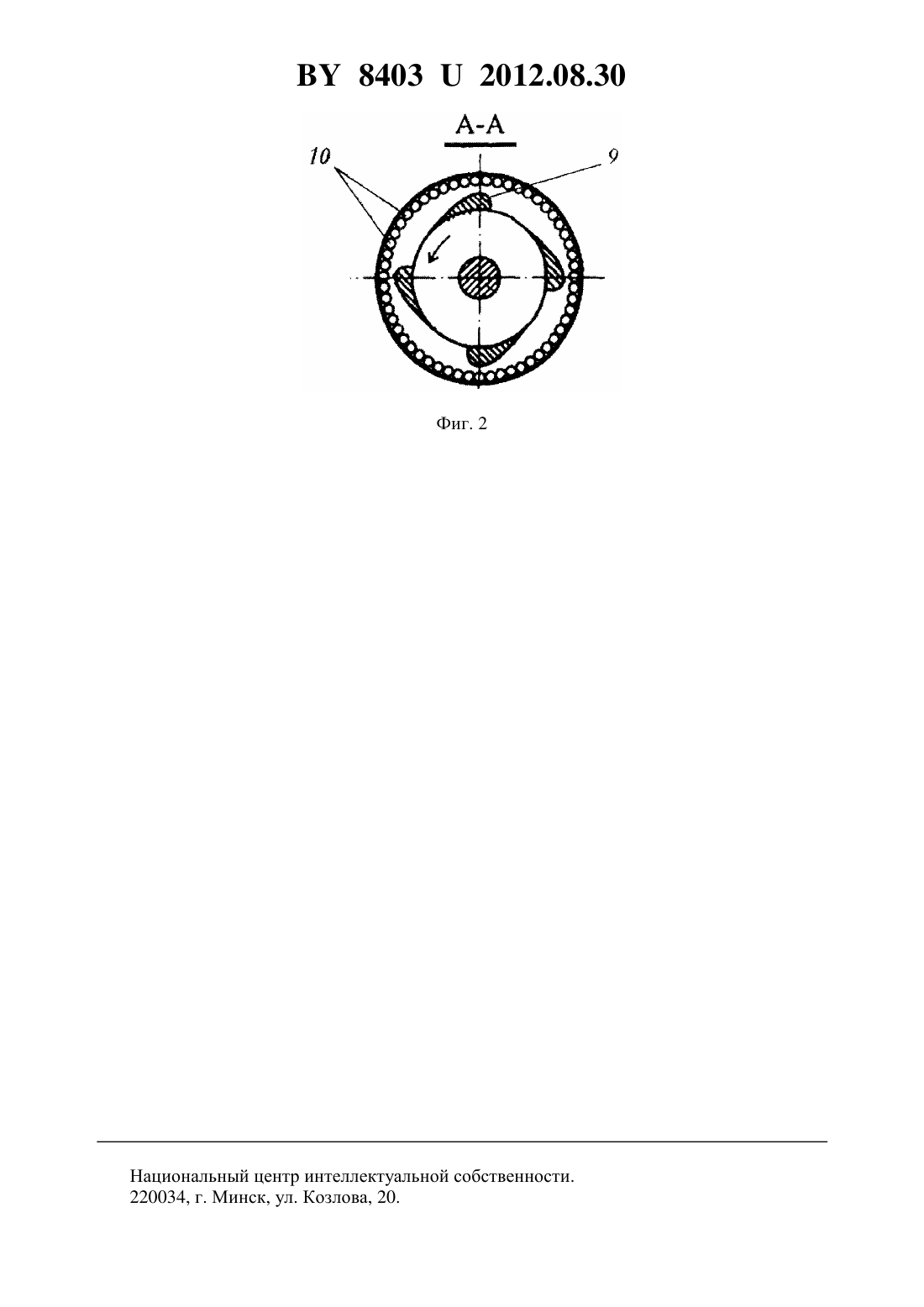

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин ВладимировичРоманюк Николай НиколаевичКим Наталья Павловна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Терочное устройство, содержащее цилиндрический кожух с загрузочной и выгрузной горловинами, расположенную внутри цилиндрического кожуха терочную поверхность,выполненную из цилиндрических прутков, установленных вдоль образующей цилиндрического кожуха и примыкающих друг к другу, и барабан с бичами, закрепленными по винтовой линии, отличающееся тем, что у загрузочной горловины цилиндрический кожух и барабан выполнены в виде усеченных конусов, причем угол при вершине конической части кожуха больше угла при вершине конической части барабана, кроме того,цилиндрические прутки имеют ребристую накатку, а общая ось вращения цилиндрического кожуха и барабана наклонена к горизонтальной оси.(56) 1. Патент на изобретение Российской Федерации 2363141, МПК 01 11/04. 84032012.08.30 Полезная модель относится к сельскохозяйственному машиностроению, а именно к устройствам для вытирания семян многолетних трав и других культур. Известно терочное устройство 1, содержащее цилиндрический кожух с загрузочной и выгрузной горловинами, расположенную внутри цилиндрического кожуха терочную поверхность, выполненную из цилиндрических прутков, установленных вдоль образующей цилиндрического кожуха и примыкающих друг к другу, и барабан с бичами, закрепленными по винтовой линии. Недостатком данного терочного устройства является забиваемость ворохом приемной части, что ведет к снижению его производительности. Задачей полезной модели является повышение производительности терочного устройства и степени вытирания семян. Поставленная задача достигается тем, что терочное устройство, содержащее цилиндрический кожух с загрузочной и выгрузной горловинами, расположенную внутри цилиндрического кожуха терочную поверхность, выполненную из цилиндрических прутков,установленных вдоль образующей цилиндрического кожуха и примыкающих друг к другу, и барабан с бичами, закрепленными по винтовой линии, отличается тем, что у загрузочной горловины цилиндрический кожух и барабан выполнены в виде усеченных конусов, причем угол при вершине конической части кожуха больше угла при вершине конической части барабана, кроме того, цилиндрические прутки имеют ребристую накатку, а общая ось вращения цилиндрического кожуха и барабана наклонена к горизонтальной оси. Выполнение конических частей кожуха и барабана с различными углами при вершинах позволяет вороху полнее заполнять пространство между внутренней поверхностью кожуха и барабаном, который, вращаясь, измельчает ворох и проталкивает его в пространство между поверхностями цилиндрического кожуха и барабана, где происходит основной технологический процесс по вытиранию семян. Это ликвидирует забиваемость ворохом приемной части. Терочная поверхность, выполненная из цилиндрических прутков, имеющих ребристую накатку, интенсифицирует технологический процесс. Наклоненная к горизонтальной оси общая ось вращения цилиндрического кожуха и барабана улучшает процесс продвижения семян к выгрузной горловине. На фиг. 1 изображена схема терочного устройства на фиг. 2 - разрез - на фиг. 1. Устройство содержит кожух, состоящий из конической 1 и цилиндрической 2 частей,загрузочную 3 и выгрузную 4 горловины, расположенную внутри кожуха терочную поверхность 5, установленный на вращающемся валу 6 барабан, состоящий из конической 7 и цилиндрической 8 частей с бичами 9, закрепленными по винтовой линии. Угол при вершине конической части 1 кожуха больше угла при вершине конической части 7 барабана. Терочная поверхность 5 выполнена из цилиндрических прутков 10, имеющих ребристую накатку, например арматурных прутков, установленных на внутренней поверхности кожуха вдоль его образующей и примыкающих в цилиндрической части 2 кожуха друг к другу. Цилиндрические прутки 10 жестко закреплены на внутренней поверхности кожуха,например, методом сварки. Устройство работает следующим образом. Обрабатываемый материал (например, клеверную пыжину) засыпают в загрузочную горловину 3, откуда он попадает в пространство, образованное коническими поверхностями кожуха 1 и барабана 7, на внешней поверхности которого по винтовой линии закреплены бичи 9, которые, вращаясь, измельчают ворох и за счет винтовой поверхности проталкивают его в пространство между цилиндрическими частями 2 кожуха и 8 барабана, где происходит основной технологический процесс по вытиранию семян. Терочная поверхность 5, выполненная из цилиндрических прутков 10, имеющих ребристую накатку, интенсифицирует технологический процесс. Наклоненная к горизонтальной оси общая ось вращения кожуха и барабана улучшает процесс продвижения семян к выгрузной горловине 4. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
