Устройство для выделения семян из ленты льна

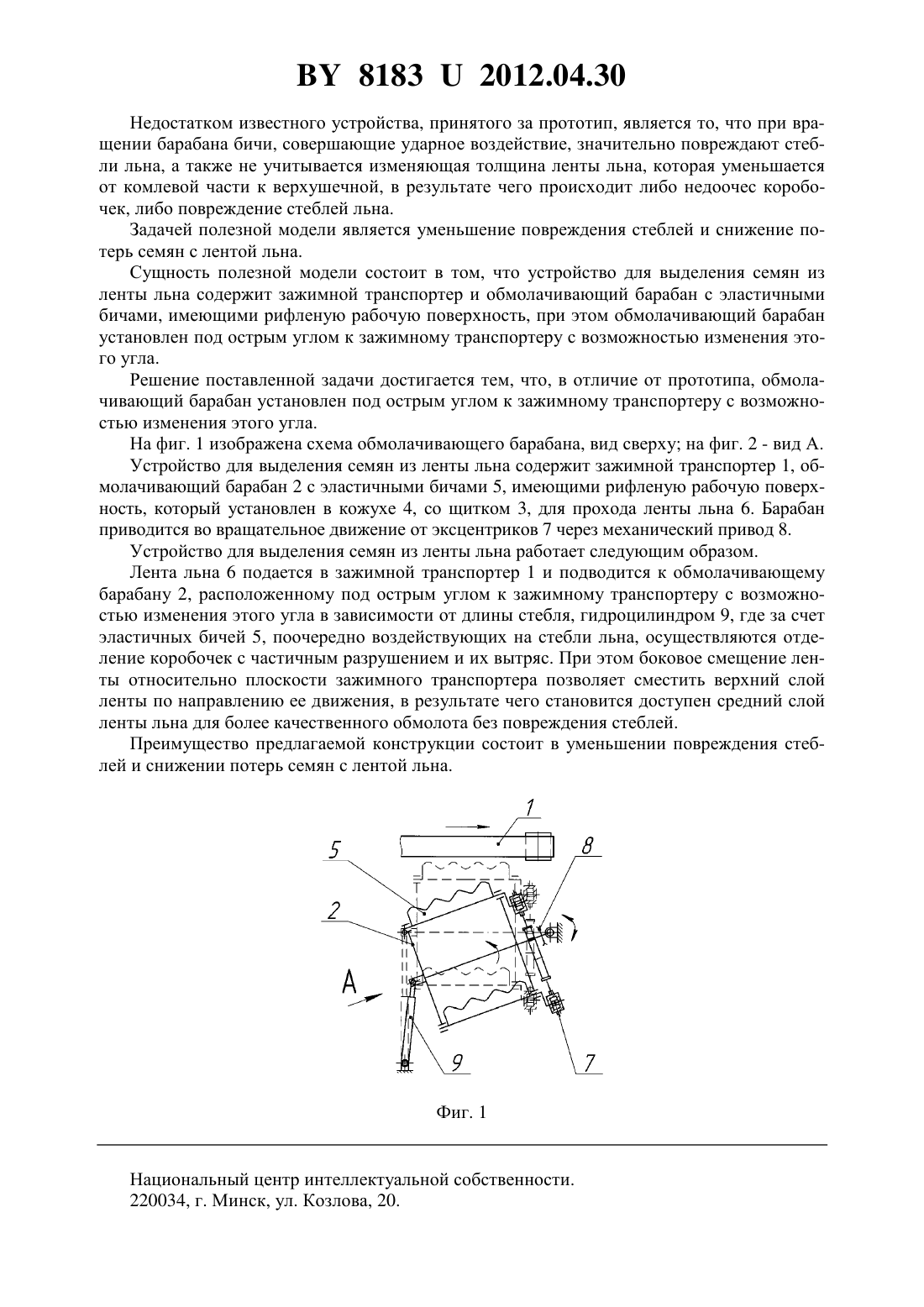

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ СЕМЯН ИЗ ЛЕНТЫ ЛЬНА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Лвкин Максим Викторович Левчук Виталий Анатольевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Устройство для выделения семян из ленты льна содержит зажимной транспортер и обмолачивающий барабан с эластичными бичами, имеющими рифленую рабочую поверхность, отличающееся тем, что обмолачивающий барабан установлен под острым углом к зажимному транспортеру с возможностью изменения этого угла.(56) 1. Патент на полезную модель РБ 7068, МПК 01 11/01. Очесывающее устройство,2010. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно устройство для выделения семян из ленты льна 1, содержащее зажимной транспортер и обмолачивающий барабан с эластичными бичами, имеющими рифленую рабочую поверхность. 81832012.04.30 Недостатком известного устройства, принятого за прототип, является то, что при вращении барабана бичи, совершающие ударное воздействие, значительно повреждают стебли льна, а также не учитывается изменяющая толщина ленты льна, которая уменьшается от комлевой части к верхушечной, в результате чего происходит либо недоочес коробочек, либо повреждение стеблей льна. Задачей полезной модели является уменьшение повреждения стеблей и снижение потерь семян с лентой льна. Сущность полезной модели состоит в том, что устройство для выделения семян из ленты льна содержит зажимной транспортер и обмолачивающий барабан с эластичными бичами, имеющими рифленую рабочую поверхность, при этом обмолачивающий барабан установлен под острым углом к зажимному транспортеру с возможностью изменения этого угла. Решение поставленной задачи достигается тем, что, в отличие от прототипа, обмолачивающий барабан установлен под острым углом к зажимному транспортеру с возможностью изменения этого угла. На фиг. 1 изображена схема обмолачивающего барабана, вид сверху на фиг. 2 - вид А. Устройство для выделения семян из ленты льна содержит зажимной транспортер 1, обмолачивающий барабан 2 с эластичными бичами 5, имеющими рифленую рабочую поверхность, который установлен в кожухе 4, со щитком 3, для прохода ленты льна 6. Барабан приводится во вращательное движение от эксцентриков 7 через механический привод 8. Устройство для выделения семян из ленты льна работает следующим образом. Лента льна 6 подается в зажимной транспортер 1 и подводится к обмолачивающему барабану 2, расположенному под острым углом к зажимному транспортеру с возможностью изменения этого угла в зависимости от длины стебля, гидроцилиндром 9, где за счет эластичных бичей 5, поочередно воздействующих на стебли льна, осуществляются отделение коробочек с частичным разрушением и их вытряс. При этом боковое смещение ленты относительно плоскости зажимного транспортера позволяет сместить верхний слой ленты по направлению ее движения, в результате чего становится доступен средний слой ленты льна для более качественного обмолота без повреждения стеблей. Преимущество предлагаемой конструкции состоит в уменьшении повреждения стеблей и снижении потерь семян с лентой льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
