Терочное устройство

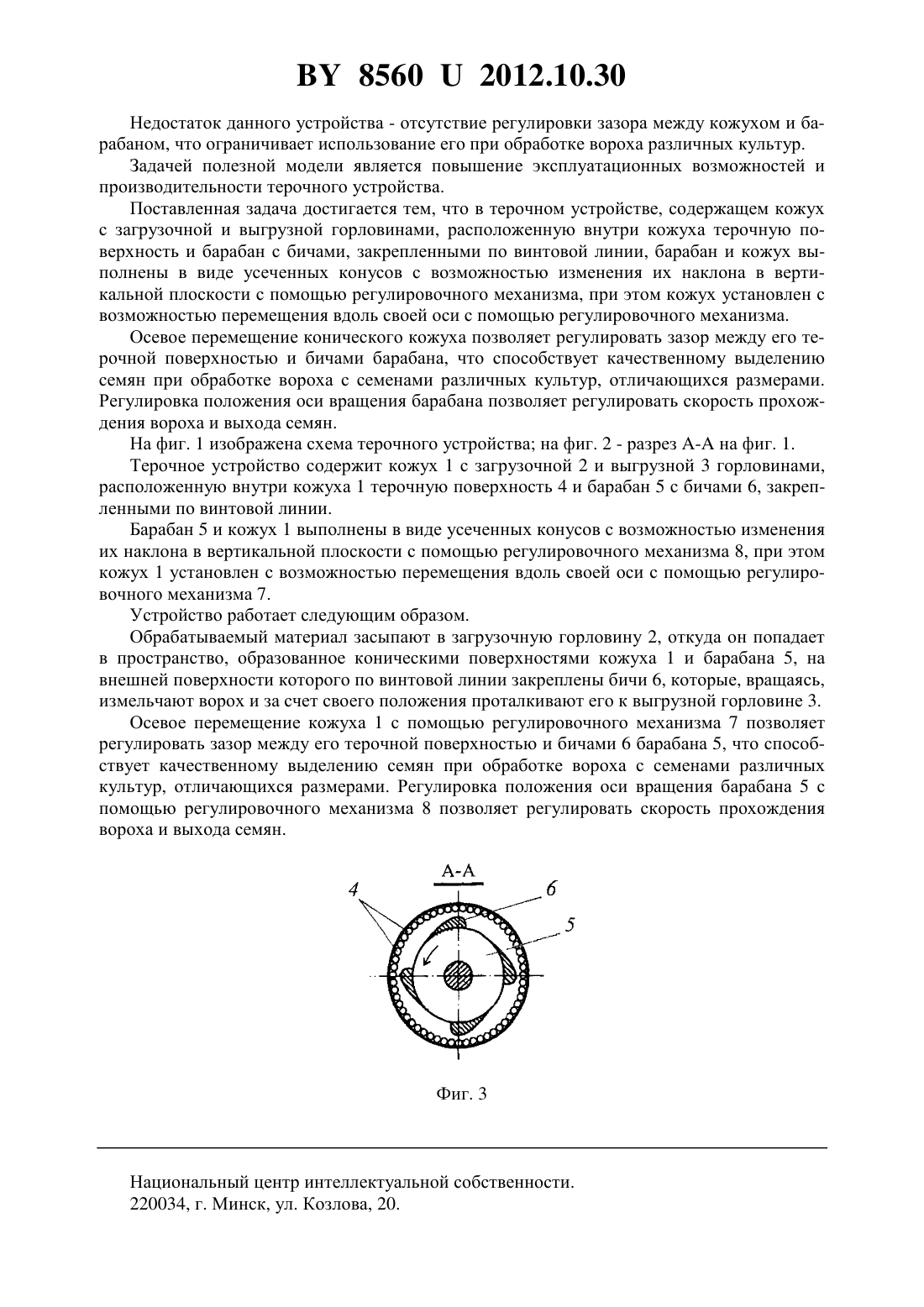

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин ВладимировичРоманюк Николай НиколаевичКим Наталья Павловна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Терочное устройство, содержащее кожух с загрузочной и выгрузной горловинами,расположенную внутри кожуха терочную поверхность и барабан с бичами, закрепленными по винтовой линии, отличающееся тем, что барабан и кожух выполнены в виде усеченных конусов с возможностью изменения их наклона в вертикальной плоскости с помощью регулировочного механизма, при этом кожух установлен с возможностью перемещения вдоль своей оси с помощью регулировочного механизма.(56) 1. Патент Российской федерации на изобретение 2363141, МПК 01 11/04. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, а именно к устройствам для вытирания семян многолетних трав и других культур. Известно терочное устройство 1, содержащее цилиндрический кожух с загрузочной и выгрузной горловинами, расположенную внутри кожуха терочную поверхность, барабан с бичами, закрепленными по винтовой линии. 85602012.10.30 Недостаток данного устройства - отсутствие регулировки зазора между кожухом и барабаном, что ограничивает использование его при обработке вороха различных культур. Задачей полезной модели является повышение эксплуатационных возможностей и производительности терочного устройства. Поставленная задача достигается тем, что в терочном устройстве, содержащем кожух с загрузочной и выгрузной горловинами, расположенную внутри кожуха терочную поверхность и барабан с бичами, закрепленными по винтовой линии, барабан и кожух выполнены в виде усеченных конусов с возможностью изменения их наклона в вертикальной плоскости с помощью регулировочного механизма, при этом кожух установлен с возможностью перемещения вдоль своей оси с помощью регулировочного механизма. Осевое перемещение конического кожуха позволяет регулировать зазор между его терочной поверхностью и бичами барабана, что способствует качественному выделению семян при обработке вороха с семенами различных культур, отличающихся размерами. Регулировка положения оси вращения барабана позволяет регулировать скорость прохождения вороха и выхода семян. На фиг. 1 изображена схема терочного устройства на фиг. 2 - разрез - на фиг. 1. Терочное устройство содержит кожух 1 с загрузочной 2 и выгрузной 3 горловинами,расположенную внутри кожуха 1 терочную поверхность 4 и барабан 5 с бичами 6, закрепленными по винтовой линии. Барабан 5 и кожух 1 выполнены в виде усеченных конусов с возможностью изменения их наклона в вертикальной плоскости с помощью регулировочного механизма 8, при этом кожух 1 установлен с возможностью перемещения вдоль своей оси с помощью регулировочного механизма 7. Устройство работает следующим образом. Обрабатываемый материал засыпают в загрузочную горловину 2, откуда он попадает в пространство, образованное коническими поверхностями кожуха 1 и барабана 5, на внешней поверхности которого по винтовой линии закреплены бичи 6, которые, вращаясь,измельчают ворох и за счет своего положения проталкивают его к выгрузной горловине 3. Осевое перемещение кожуха 1 с помощью регулировочного механизма 7 позволяет регулировать зазор между его терочной поверхностью и бичами 6 барабана 5, что способствует качественному выделению семян при обработке вороха с семенами различных культур, отличающихся размерами. Регулировка положения оси вращения барабана 5 с помощью регулировочного механизма 8 позволяет регулировать скорость прохождения вороха и выхода семян. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
