Устройство для разделения потока сыпучих материалов

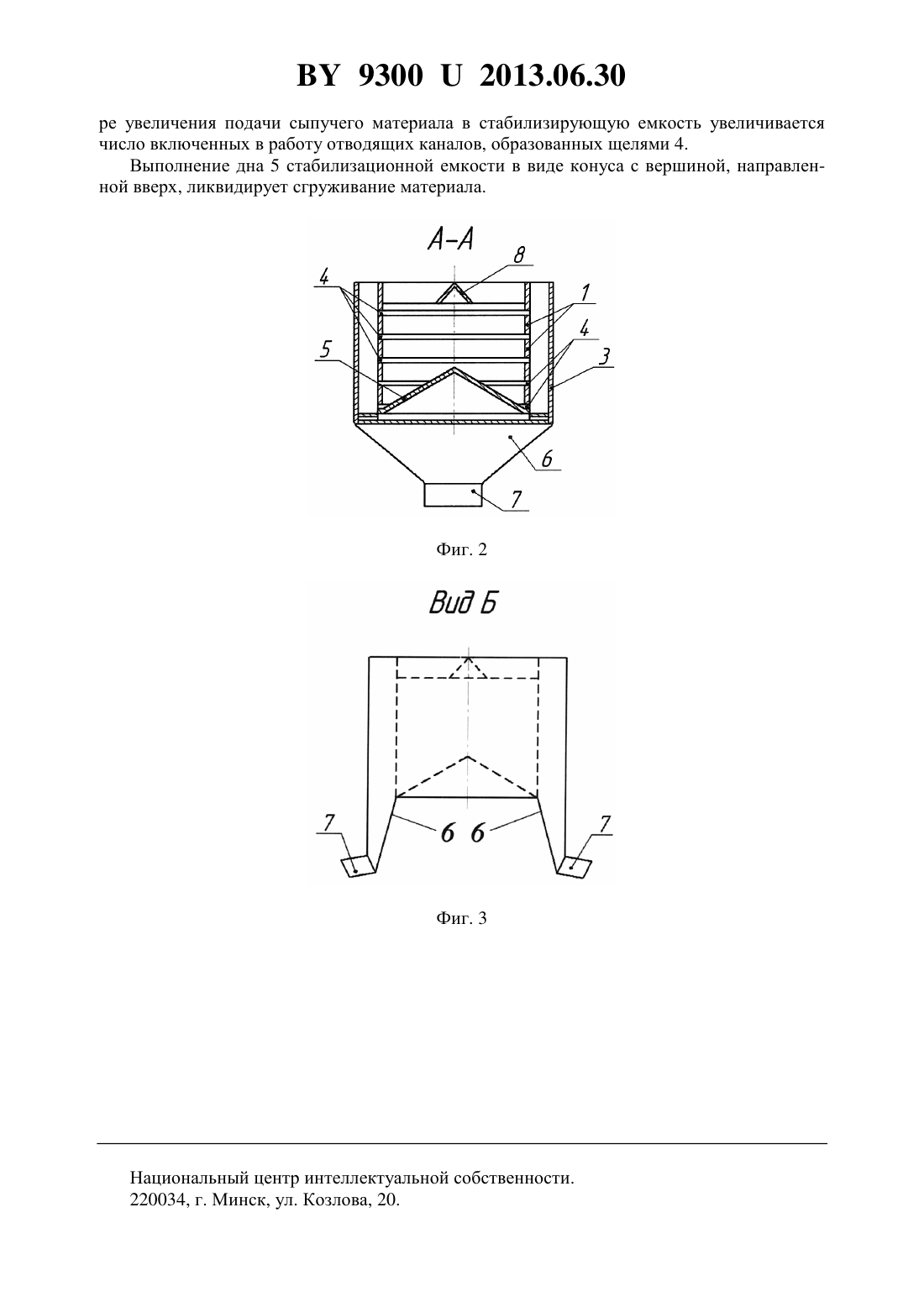

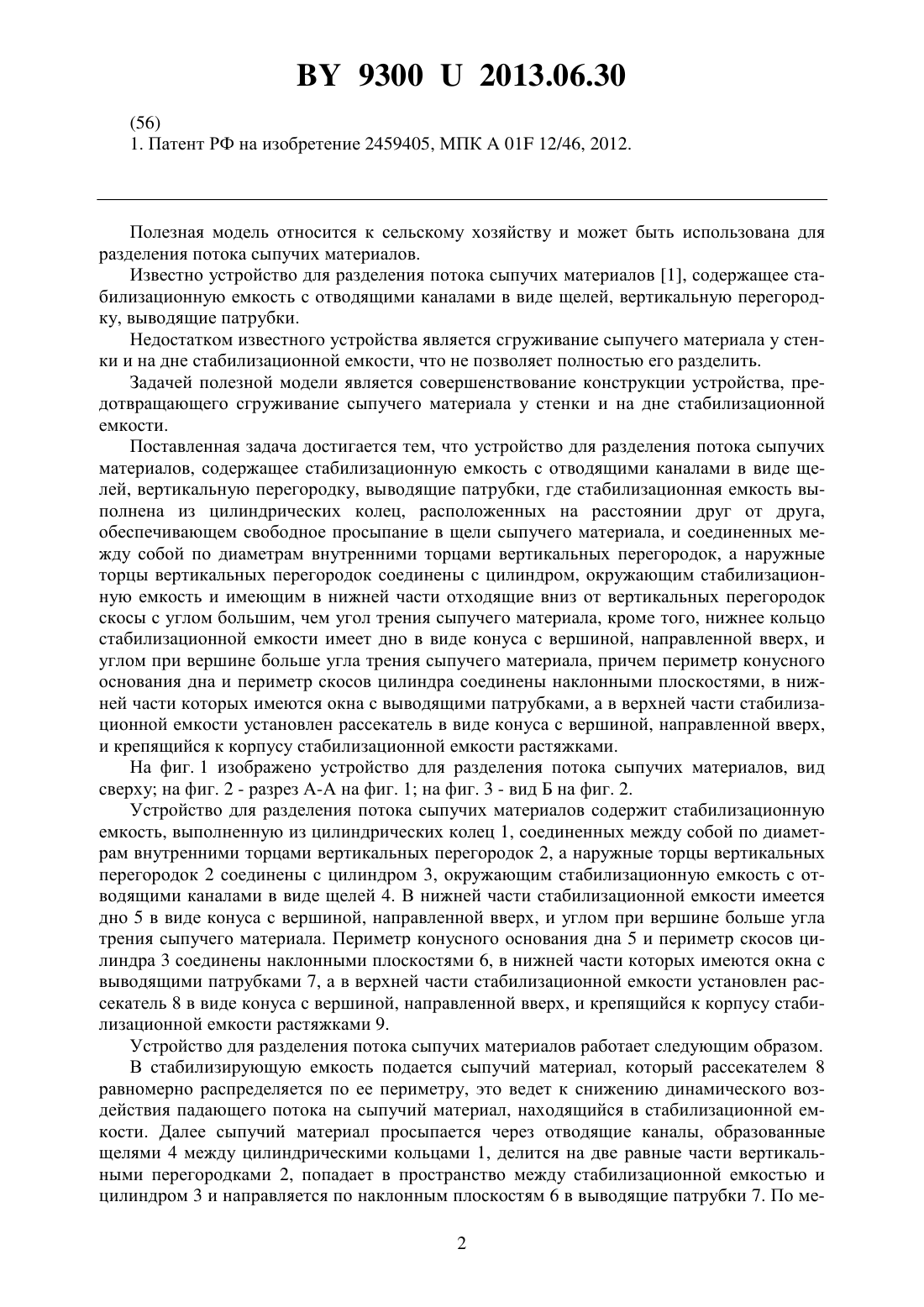

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ПОТОКА СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин ВладимировичРоманюк Николай НиколаевичКим Наталья Павловна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для разделения потока сыпучих материалов, содержащее стабилизационную емкость с отводящими каналами в виде щелей, вертикальную перегородку, выводящие патрубки, отличающееся тем, что стабилизационная емкость выполнена из цилиндрических колец, расположенных на расстоянии друг от друга, обеспечивающем свободное просыпание в щели сыпучего материала, и соединенных между собой по диаметрам внутренними торцами вертикальных перегородок, а наружные торцы вертикальных перегородок соединены с цилиндром, окружающим стабилизационную емкость и имеющим в нижней части отходящие вниз от вертикальных перегородок скосы с углом большим, чем угол трения сыпучего материала, кроме того, нижнее кольцо стабилизационной емкости имеет дно в виде конуса с вершиной, направленной вверх, и углом при вершине больше угла трения сыпучего материала, причем периметр конусного основания дна и периметр скосов цилиндра соединены наклонными плоскостями, в нижней части которых имеются окна с выводящими патрубками, а в верхней части стабилизационной емкости установлен рассекатель в виде конуса с вершиной, направленной вверх, и крепящийся к корпусу стабилизационной емкости растяжками.(56) 1. Патент РФ на изобретение 2459405, МПК 01 12/46, 2012. Полезная модель относится к сельскому хозяйству и может быть использована для разделения потока сыпучих материалов. Известно устройство для разделения потока сыпучих материалов 1, содержащее стабилизационную емкость с отводящими каналами в виде щелей, вертикальную перегородку, выводящие патрубки. Недостатком известного устройства является сгруживание сыпучего материала у стенки и на дне стабилизационной емкости, что не позволяет полностью его разделить. Задачей полезной модели является совершенствование конструкции устройства, предотвращающего сгруживание сыпучего материала у стенки и на дне стабилизационной емкости. Поставленная задача достигается тем, что устройство для разделения потока сыпучих материалов, содержащее стабилизационную емкость с отводящими каналами в виде щелей, вертикальную перегородку, выводящие патрубки, где стабилизационная емкость выполнена из цилиндрических колец, расположенных на расстоянии друг от друга,обеспечивающем свободное просыпание в щели сыпучего материала, и соединенных между собой по диаметрам внутренними торцами вертикальных перегородок, а наружные торцы вертикальных перегородок соединены с цилиндром, окружающим стабилизационную емкость и имеющим в нижней части отходящие вниз от вертикальных перегородок скосы с углом большим, чем угол трения сыпучего материала, кроме того, нижнее кольцо стабилизационной емкости имеет дно в виде конуса с вершиной, направленной вверх, и углом при вершине больше угла трения сыпучего материала, причем периметр конусного основания дна и периметр скосов цилиндра соединены наклонными плоскостями, в нижней части которых имеются окна с выводящими патрубками, а в верхней части стабилизационной емкости установлен рассекатель в виде конуса с вершиной, направленной вверх,и крепящийся к корпусу стабилизационной емкости растяжками. На фиг. 1 изображено устройство для разделения потока сыпучих материалов, вид сверху на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - вид Б на фиг. 2. Устройство для разделения потока сыпучих материалов содержит стабилизационную емкость, выполненную из цилиндрических колец 1, соединенных между собой по диаметрам внутренними торцами вертикальных перегородок 2, а наружные торцы вертикальных перегородок 2 соединены с цилиндром 3, окружающим стабилизационную емкость с отводящими каналами в виде щелей 4. В нижней части стабилизационной емкости имеется дно 5 в виде конуса с вершиной, направленной вверх, и углом при вершине больше угла трения сыпучего материала. Периметр конусного основания дна 5 и периметр скосов цилиндра 3 соединены наклонными плоскостями 6, в нижней части которых имеются окна с выводящими патрубками 7, а в верхней части стабилизационной емкости установлен рассекатель 8 в виде конуса с вершиной, направленной вверх, и крепящийся к корпусу стабилизационной емкости растяжками 9. Устройство для разделения потока сыпучих материалов работает следующим образом. В стабилизирующую емкость подается сыпучий материал, который рассекателем 8 равномерно распределяется по ее периметру, это ведет к снижению динамического воздействия падающего потока на сыпучий материал, находящийся в стабилизационной емкости. Далее сыпучий материал просыпается через отводящие каналы, образованные щелями 4 между цилиндрическими кольцами 1, делится на две равные части вертикальными перегородками 2, попадает в пространство между стабилизационной емкостью и цилиндром 3 и направляется по наклонным плоскостям 6 в выводящие патрубки 7. По ме 2 93002013.06.30 ре увеличения подачи сыпучего материала в стабилизирующую емкость увеличивается число включенных в работу отводящих каналов, образованных щелями 4. Выполнение дна 5 стабилизационной емкости в виде конуса с вершиной, направленной вверх, ликвидирует сгруживание материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
