Трубчатая вертикальная опора
Номер патента: U 9183
Опубликовано: 30.04.2013
Текст

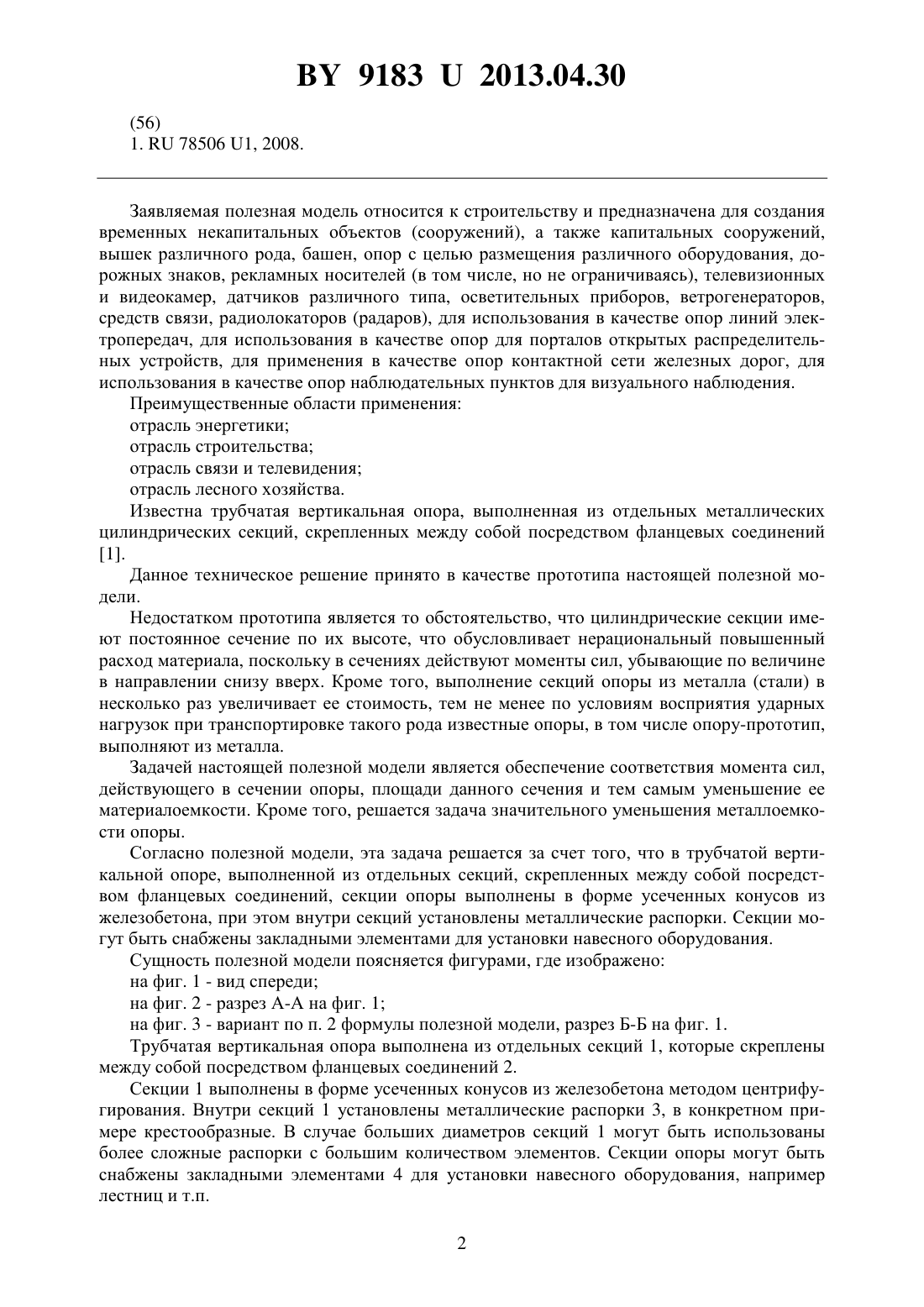

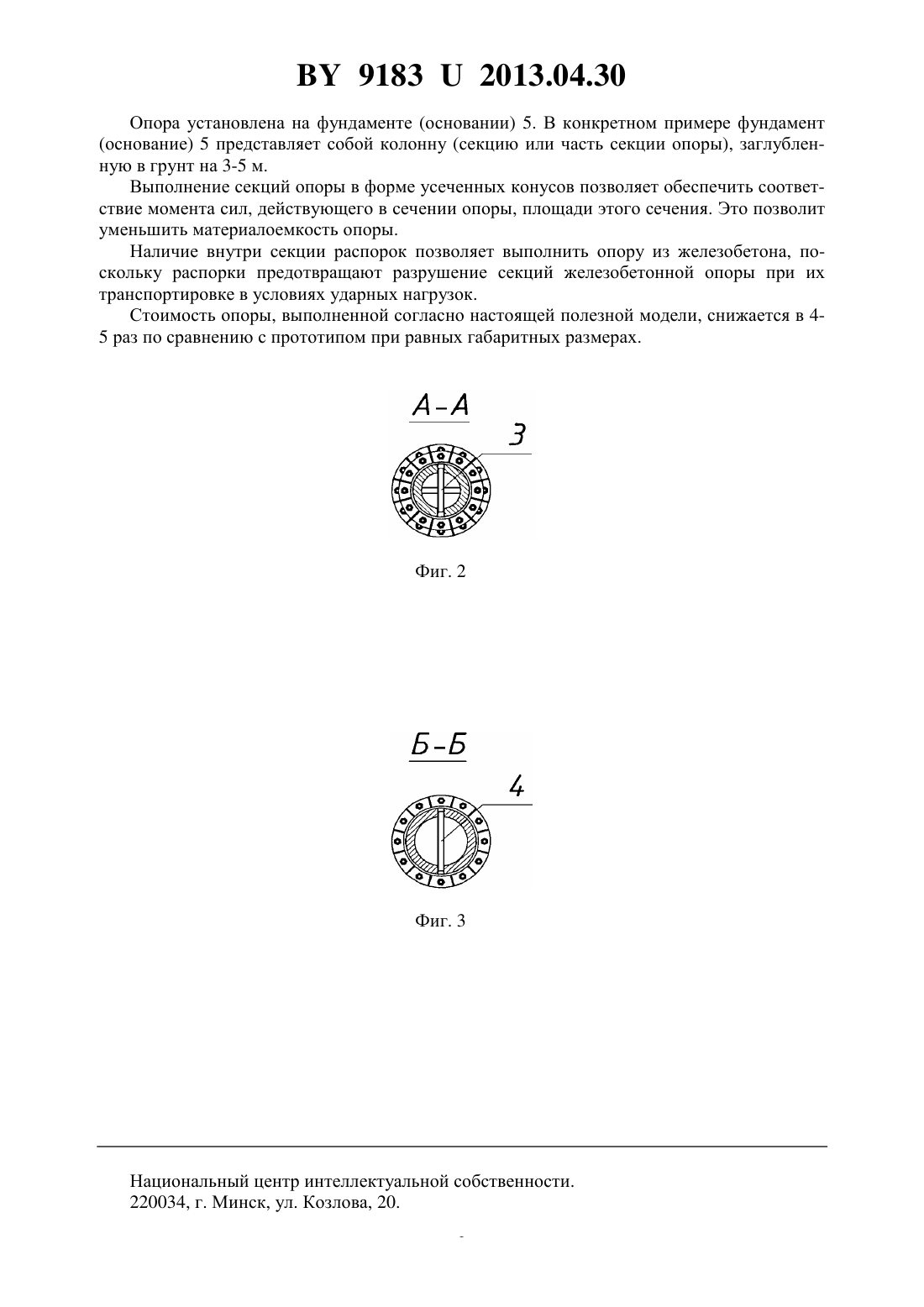

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Иванов Александр Николаевич(72) Авторы Иванов Александр Николаевич Романов Петр Игоревич(73) Патентообладатель Иванов Александр Николаевич(57) 1. Трубчатая вертикальная опора, выполненная из отдельных секций, скрепленных между собой посредством фланцевых соединений, отличающаяся тем, что секции опоры выполнены в форме усеченных конусов из железобетона, при этом внутри секций установлены металлические распорки. 2. Трубчатая вертикальная опора по п. 1, отличающаяся тем, что секции снабжены закладными элементами для установки навесного оборудования.(56) 1.78506 1, 2008. Заявляемая полезная модель относится к строительству и предназначена для создания временных некапитальных объектов (сооружений), а также капитальных сооружений,вышек различного рода, башен, опор с целью размещения различного оборудования, дорожных знаков, рекламных носителей (в том числе, но не ограничиваясь), телевизионных и видеокамер, датчиков различного типа, осветительных приборов, ветрогенераторов,средств связи, радиолокаторов (радаров), для использования в качестве опор линий электропередач, для использования в качестве опор для порталов открытых распределительных устройств, для применения в качестве опор контактной сети железных дорог, для использования в качестве опор наблюдательных пунктов для визуального наблюдения. Преимущественные области применения отрасль энергетики отрасль строительства отрасль связи и телевидения отрасль лесного хозяйства. Известна трубчатая вертикальная опора, выполненная из отдельных металлических цилиндрических секций, скрепленных между собой посредством фланцевых соединений 1. Данное техническое решение принято в качестве прототипа настоящей полезной модели. Недостатком прототипа является то обстоятельство, что цилиндрические секции имеют постоянное сечение по их высоте, что обусловливает нерациональный повышенный расход материала, поскольку в сечениях действуют моменты сил, убывающие по величине в направлении снизу вверх. Кроме того, выполнение секций опоры из металла (стали) в несколько раз увеличивает ее стоимость, тем не менее по условиям восприятия ударных нагрузок при транспортировке такого рода известные опоры, в том числе опору-прототип,выполняют из металла. Задачей настоящей полезной модели является обеспечение соответствия момента сил,действующего в сечении опоры, площади данного сечения и тем самым уменьшение ее материалоемкости. Кроме того, решается задача значительного уменьшения металлоемкости опоры. Согласно полезной модели, эта задача решается за счет того, что в трубчатой вертикальной опоре, выполненной из отдельных секций, скрепленных между собой посредством фланцевых соединений, секции опоры выполнены в форме усеченных конусов из железобетона, при этом внутри секций установлены металлические распорки. Секции могут быть снабжены закладными элементами для установки навесного оборудования. Сущность полезной модели поясняется фигурами, где изображено на фиг. 1 - вид спереди на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - вариант по п. 2 формулы полезной модели, разрез Б-Б на фиг. 1. Трубчатая вертикальная опора выполнена из отдельных секций 1, которые скреплены между собой посредством фланцевых соединений 2. Секции 1 выполнены в форме усеченных конусов из железобетона методом центрифугирования. Внутри секций 1 установлены металлические распорки 3, в конкретном примере крестообразные. В случае больших диаметров секций 1 могут быть использованы более сложные распорки с большим количеством элементов. Секции опоры могут быть снабжены закладными элементами 4 для установки навесного оборудования, например лестниц и т.п. 2 91832013.04.30 Опора установлена на фундаменте (основании) 5. В конкретном примере фундамент(основание) 5 представляет собой колонну (секцию или часть секции опоры), заглубленную в грунт на 3-5 м. Выполнение секций опоры в форме усеченных конусов позволяет обеспечить соответствие момента сил, действующего в сечении опоры, площади этого сечения. Это позволит уменьшить материалоемкость опоры. Наличие внутри секции распорок позволяет выполнить опору из железобетона, поскольку распорки предотвращают разрушение секций железобетонной опоры при их транспортировке в условиях ударных нагрузок. Стоимость опоры, выполненной согласно настоящей полезной модели, снижается в 45 раз по сравнению с прототипом при равных габаритных размерах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: E04H 12/08, E04C 3/30
Метки: опора, трубчатая, вертикальная
