Опора для лопаты

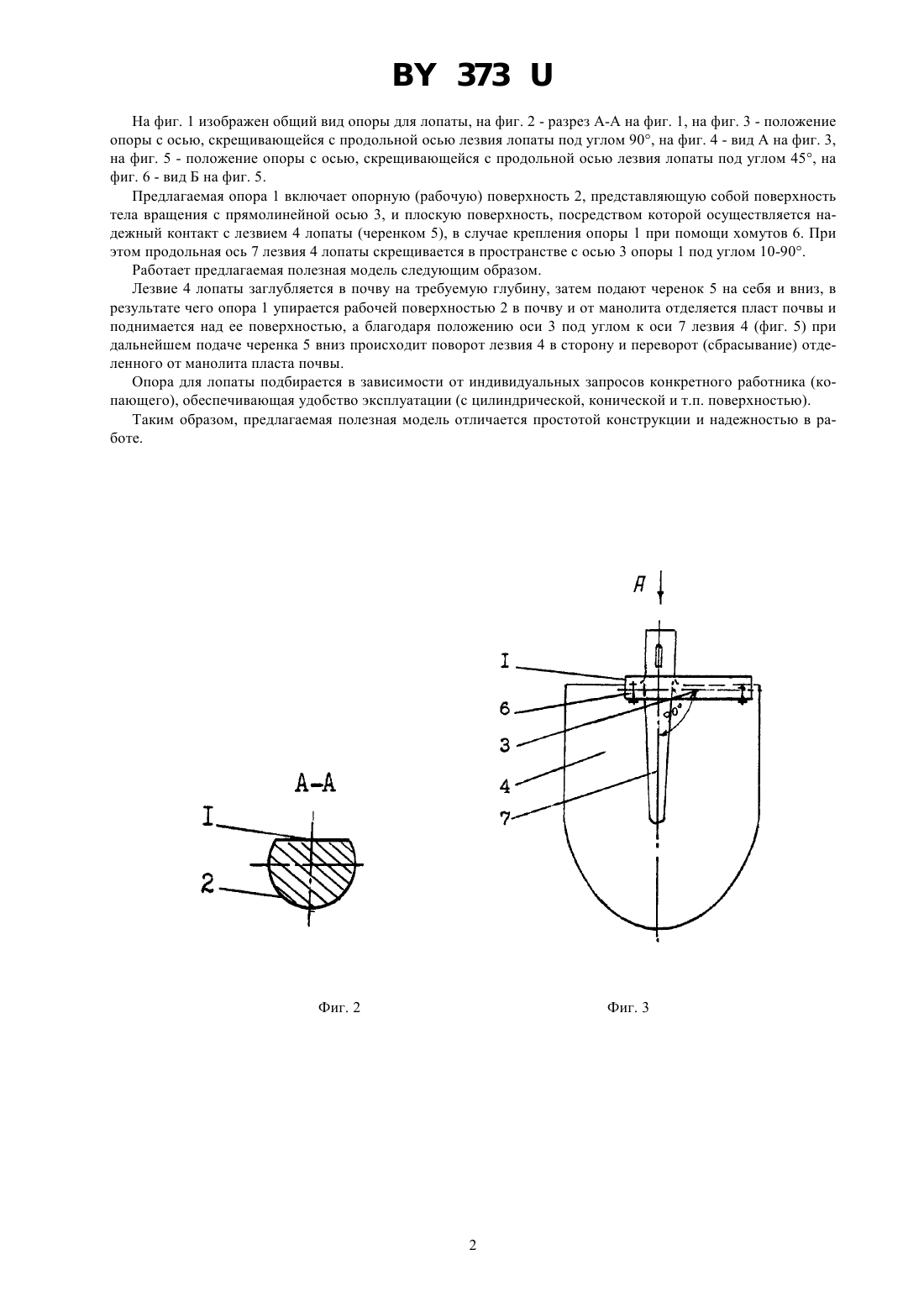

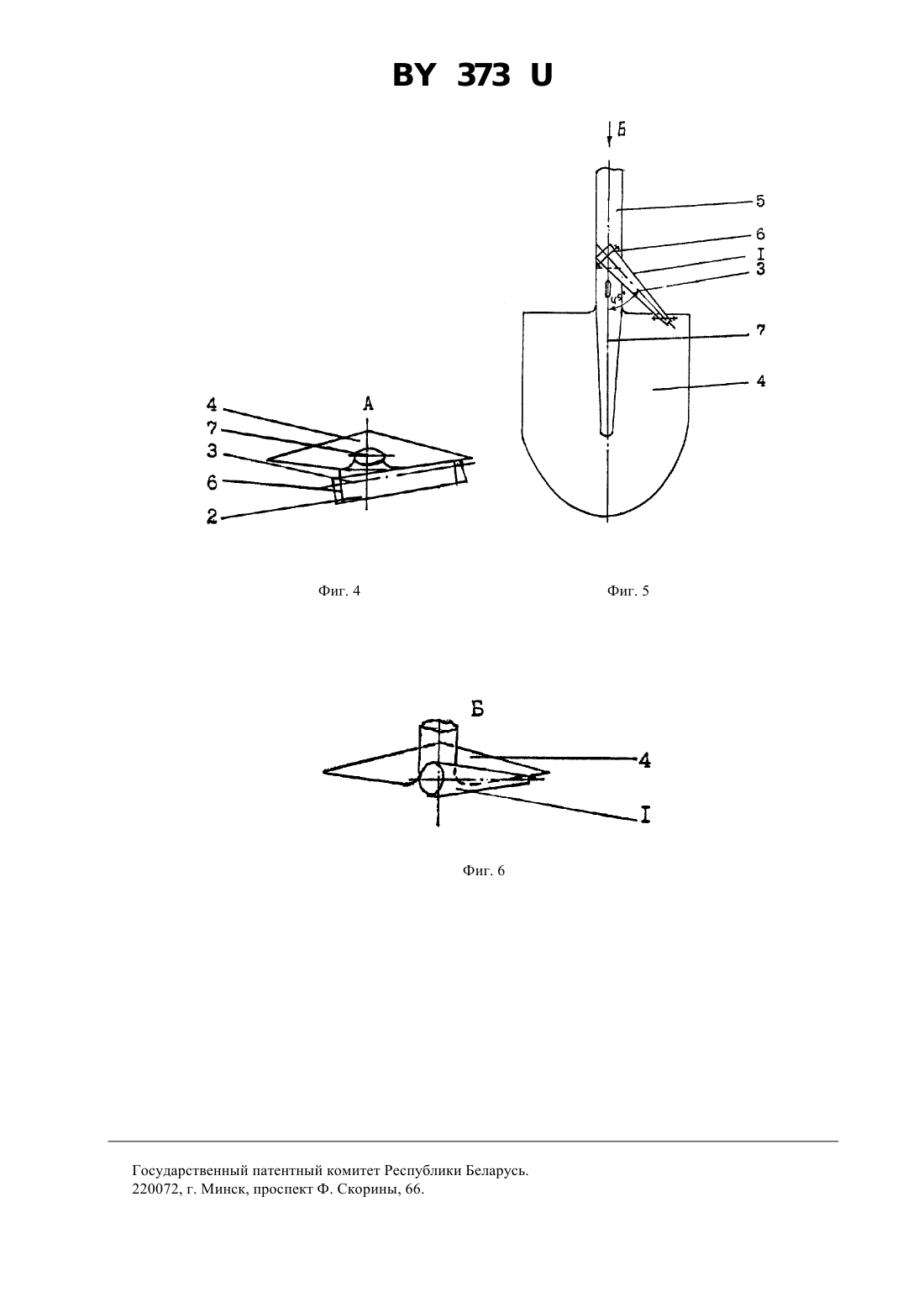

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Куницкий Михаил хайлович(57) Опора для лопаты, содержащая опорную рабочую поверхность, расположенную с тыльной стороны лезвия лопаты, отличающаяся тем, что опорная рабочая поверхность имеет форму тела вращения, например цилиндрическую, коническую и т.п., и выполнена с осью, скрещивающейся с направлением продольной оси лезвия лопаты под углом 10-90. Полезная модель относится к сельскохозяйственному машиностроению, в частности к приспособлениям при вскапывании (рыхлении) почвы лопатой (вилами). Известна опора для лопаты 1. Известно ручное орудие для перекопки почвы, содержащее упор с ограничителем поворота 2. Наиболее близкой по технической сущности к заявляемой полезной модели является опора, содержащая основной и дополнительный упоры. По мере наклона черенка в рабочем процессе почвообработки вводится по шаговому принципу сначала дополнительный упор, а потом и основной, который благодаря ограничителю хода устанавливается под оптимальным углом 3. Задача полезной модели - упрощение конструкции и повышение надежности в работе. Поставленная задача достигается тем, что у опоры, содержащей опорную (рабочую) поверхность, расположенную с тыльной стороны лезвия лопаты, опорная поверхность имеет форму тела вращения, например,цилиндрическую, коническую или т.п. и выполнена с прямолинейной осью, скрещивающейся с направлением продольной оси лезвия лопаты под углом 10-90. 373 На фиг. 1 изображен общий вид опоры для лопаты, на фиг. 2 - разрез А-А на фиг. 1, на фиг. 3 - положение опоры с осью, скрещивающейся с продольной осью лезвия лопаты под углом 90, на фиг. 4 - вид А на фиг. 3,на фиг. 5 - положение опоры с осью, скрещивающейся с продольной осью лезвия лопаты под углом 45, на фиг. 6 - вид Б на фиг. 5. Предлагаемая опора 1 включает опорную (рабочую) поверхность 2, представляющую собой поверхность тела вращения с прямолинейной осью 3, и плоскую поверхность, посредством которой осуществляется надежный контакт с лезвием 4 лопаты (черенком 5), в случае крепления опоры 1 при помощи хомутов 6. При этом продольная ось 7 лезвия 4 лопаты скрещивается в пространстве с осью 3 опоры 1 под углом 10-90. Работает предлагаемая полезная модель следующим образом. Лезвие 4 лопаты заглубляется в почву на требуемую глубину, затем подают черенок 5 на себя и вниз, в результате чего опора 1 упирается рабочей поверхностью 2 в почву и от манолита отделяется пласт почвы и поднимается над ее поверхностью, а благодаря положению оси 3 под углом к оси 7 лезвия 4 (фиг. 5) при дальнейшем подаче черенка 5 вниз происходит поворот лезвия 4 в сторону и переворот (сбрасывание) отделенного от манолита пласта почвы. Опора для лопаты подбирается в зависимости от индивидуальных запросов конкретного работника (копающего), обеспечивающая удобство эксплуатации (с цилиндрической, конической и т.п. поверхностью). Таким образом, предлагаемая полезная модель отличается простотой конструкции и надежностью в работе. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
