Опора для лопаты

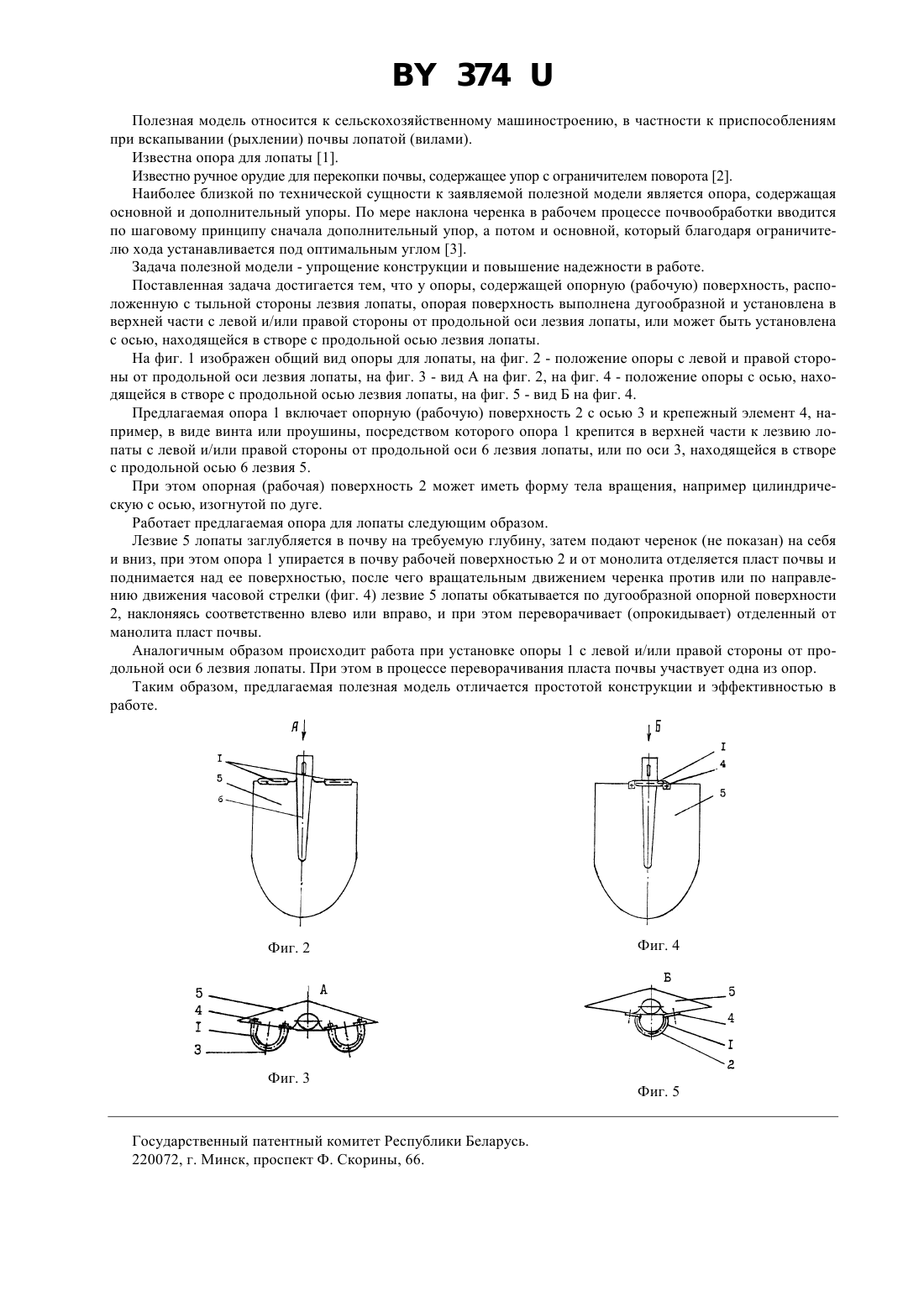

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Опора для лопаты, содержащая опорную рабочую поверхность, расположенную с тыльной стороны лезвия лопаты, отличающаяся тем, что опорная рабочая поверхность выполнена в виде тела вращения с осью, изогнутой по дуге. 2. Опора для лопаты по п. 1, отличающаяся тем, что опорная рабочая поверхность расположена в верхней части с левой и/или правой стороны от продольной оси лезвия лопаты. 3. Опора для лопаты по п. 1, отличающаяся тем, что опорная рабочая поверхность расположена в верхней части посредине лезвия лопаты. 374 Полезная модель относится к сельскохозяйственному машиностроению, в частности к приспособлениям при вскапывании (рыхлении) почвы лопатой (вилами). Известна опора для лопаты 1. Известно ручное орудие для перекопки почвы, содержащее упор с ограничителем поворота 2. Наиболее близкой по технической сущности к заявляемой полезной модели является опора, содержащая основной и дополнительный упоры. По мере наклона черенка в рабочем процессе почвообработки вводится по шаговому принципу сначала дополнительный упор, а потом и основной, который благодаря ограничителю хода устанавливается под оптимальным углом 3. Задача полезной модели - упрощение конструкции и повышение надежности в работе. Поставленная задача достигается тем, что у опоры, содержащей опорную (рабочую) поверхность, расположенную с тыльной стороны лезвия лопаты, опорая поверхность выполнена дугообразной и установлена в верхней части с левой и/или правой стороны от продольной оси лезвия лопаты, или может быть установлена с осью, находящейся в створе с продольной осью лезвия лопаты. На фиг. 1 изображен общий вид опоры для лопаты, на фиг. 2 - положение опоры с левой и правой стороны от продольной оси лезвия лопаты, на фиг. 3 - вид А на фиг. 2, на фиг. 4 - положение опоры с осью, находящейся в створе с продольной осью лезвия лопаты, на фиг. 5 - вид Б на фиг. 4. Предлагаемая опора 1 включает опорную (рабочую) поверхность 2 с осью 3 и крепежный элемент 4, например, в виде винта или проушины, посредством которого опора 1 крепится в верхней части к лезвию лопаты с левой и/или правой стороны от продольной оси 6 лезвия лопаты, или по оси 3, находящейся в створе с продольной осью 6 лезвия 5. При этом опорная (рабочая) поверхность 2 может иметь форму тела вращения, например цилиндрическую с осью, изогнутой по дуге. Работает предлагаемая опора для лопаты следующим образом. Лезвие 5 лопаты заглубляется в почву на требуемую глубину, затем подают черенок (не показан) на себя и вниз, при этом опора 1 упирается в почву рабочей поверхностью 2 и от монолита отделяется пласт почвы и поднимается над ее поверхностью, после чего вращательным движением черенка против или по направлению движения часовой стрелки (фиг. 4) лезвие 5 лопаты обкатывается по дугообразной опорной поверхности 2, наклоняясь соответственно влево или вправо, и при этом переворачивает (опрокидывает) отделенный от манолита пласт почвы. Аналогичным образом происходит работа при установке опоры 1 с левой и/или правой стороны от продольной оси 6 лезвия лопаты. При этом в процессе переворачивания пласта почвы участвует одна из опор. Таким образом, предлагаемая полезная модель отличается простотой конструкции и эффективностью в работе. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
