Носовая опора очков

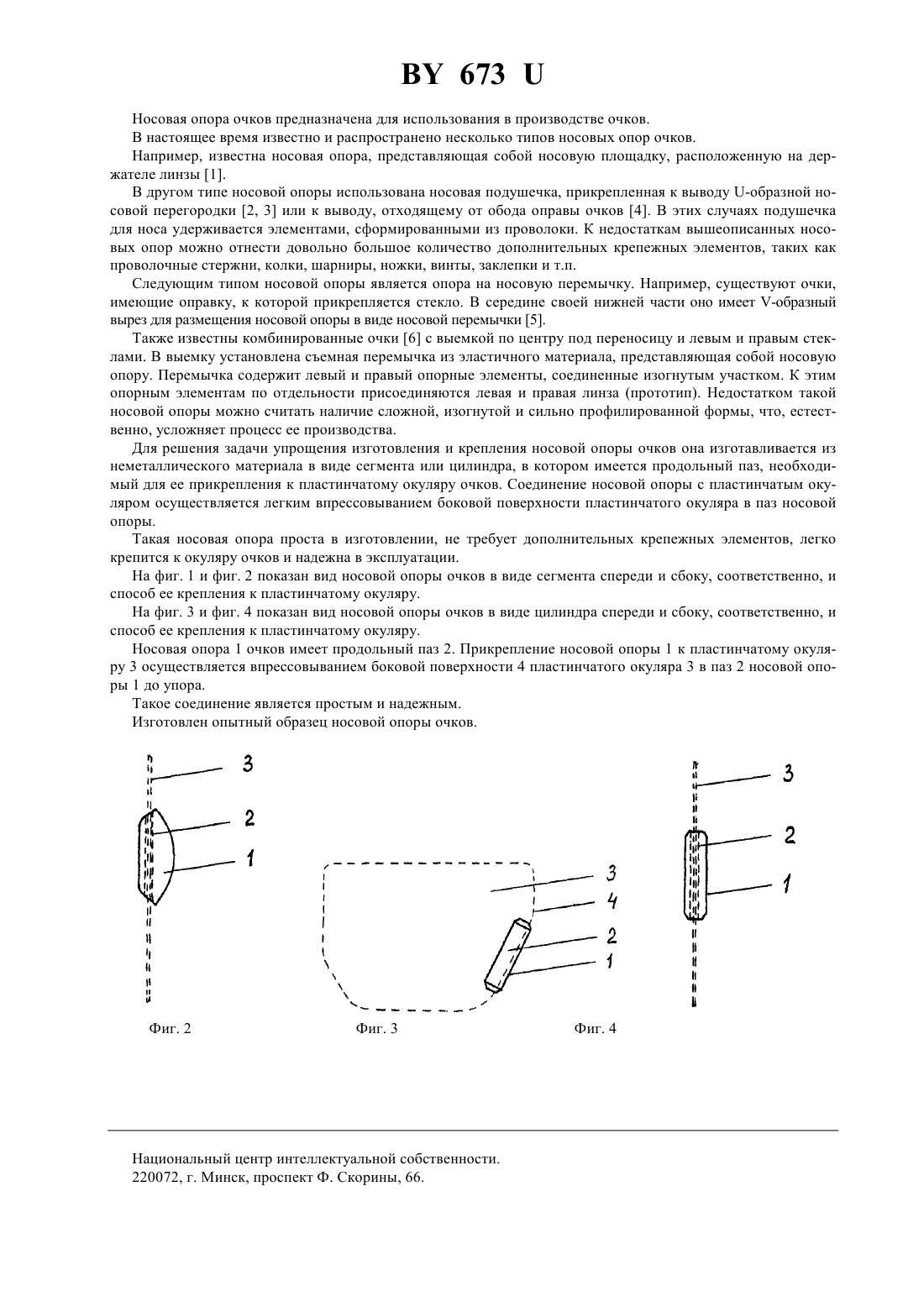

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Пешков Альберт Николаевич, Пешков Сергей Альбертович(57) Носовая опора очков, отличающаяся тем, что она изготавливается из неметаллического материала в виде сегмента или цилиндра, в котором имеется продольный паз, а ее крепление к пластинчатому окуляру очков осуществляется впрессовыванием его боковой поверхности в этот паз. 673 Носовая опора очков предназначена для использования в производстве очков. В настоящее время известно и распространено несколько типов носовых опор очков. Например, известна носовая опора, представляющая собой носовую площадку, расположенную на держателе линзы 1. В другом типе носовой опоры использована носовая подушечка, прикрепленная к выводу -образной носовой перегородки 2, 3 или к выводу, отходящему от обода оправы очков 4. В этих случаях подушечка для носа удерживается элементами, сформированными из проволоки. К недостаткам вышеописанных носовых опор можно отнести довольно большое количество дополнительных крепежных элементов, таких как проволочные стержни, колки, шарниры, ножки, винты, заклепки и т.п. Следующим типом носовой опоры является опора на носовую перемычку. Например, существуют очки,имеющие оправку, к которой прикрепляется стекло. В середине своей нижней части оно имеет -образный вырез для размещения носовой опоры в виде носовой перемычки 5. Также известны комбинированные очки 6 с выемкой по центру под переносицу и левым и правым стеклами. В выемку установлена съемная перемычка из эластичного материала, представляющая собой носовую опору. Перемычка содержит левый и правый опорные элементы, соединенные изогнутым участком. К этим опорным элементам по отдельности присоединяются левая и правая линза (прототип). Недостатком такой носовой опоры можно считать наличие сложной, изогнутой и сильно профилированной формы, что, естественно, усложняет процесс ее производства. Для решения задачи упрощения изготовления и крепления носовой опоры очков она изготавливается из неметаллического материала в виде сегмента или цилиндра, в котором имеется продольный паз, необходимый для ее прикрепления к пластинчатому окуляру очков. Соединение носовой опоры с пластинчатым окуляром осуществляется легким впрессовыванием боковой поверхности пластинчатого окуляра в паз носовой опоры. Такая носовая опора проста в изготовлении, не требует дополнительных крепежных элементов, легко крепится к окуляру очков и надежна в эксплуатации. На фиг. 1 и фиг. 2 показан вид носовой опоры очков в виде сегмента спереди и сбоку, соответственно, и способ ее крепления к пластинчатому окуляру. На фиг. 3 и фиг. 4 показан вид носовой опоры очков в виде цилиндра спереди и сбоку, соответственно, и способ ее крепления к пластинчатому окуляру. Носовая опора 1 очков имеет продольный паз 2. Прикрепление носовой опоры 1 к пластинчатому окуляру 3 осуществляется впрессовыванием боковой поверхности 4 пластинчатого окуляра 3 в паз 2 носовой опоры 1 до упора. Такое соединение является простым и надежным. Изготовлен опытный образец носовой опоры очков. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
