Автоматический наполнитель контейнеров

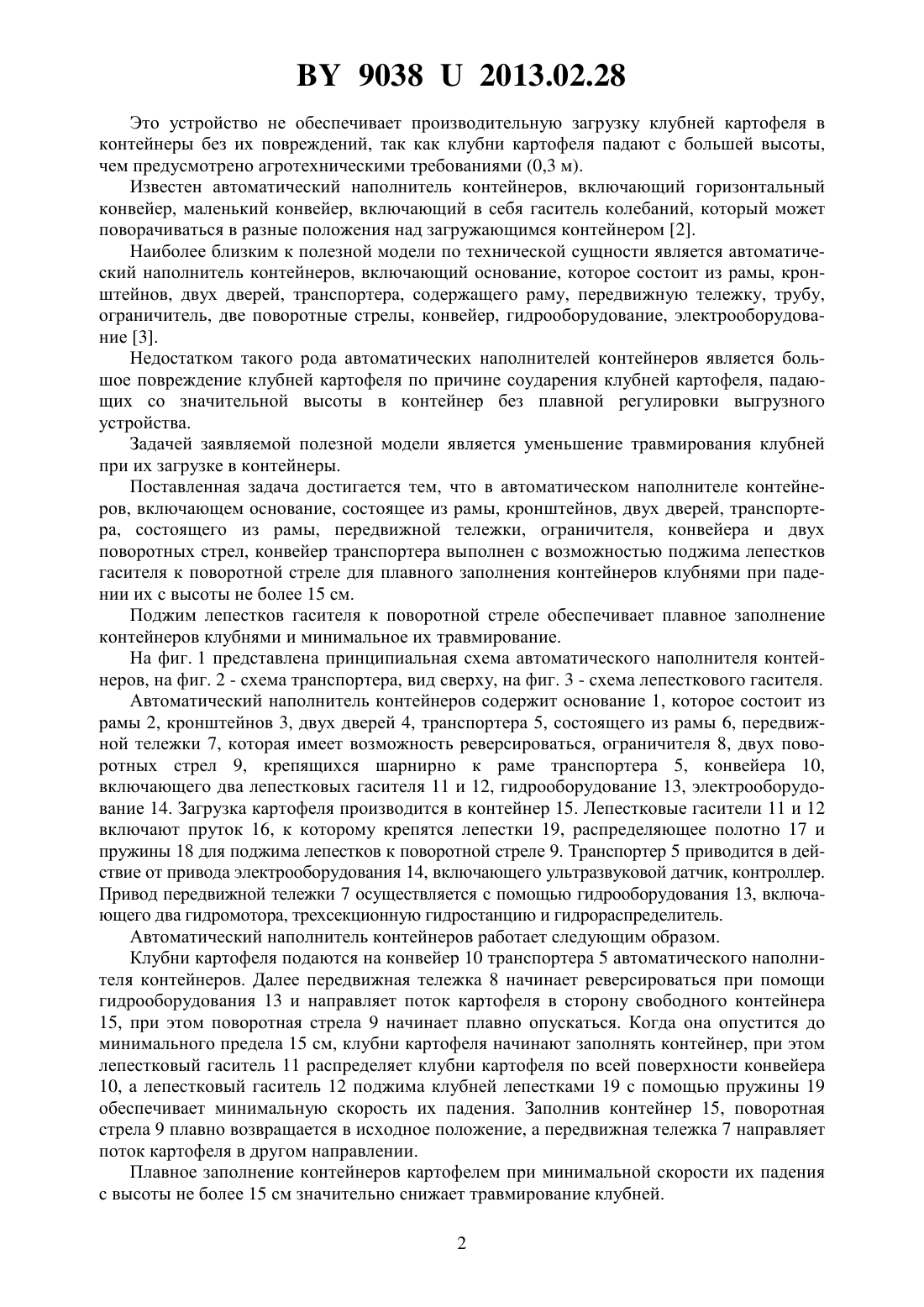

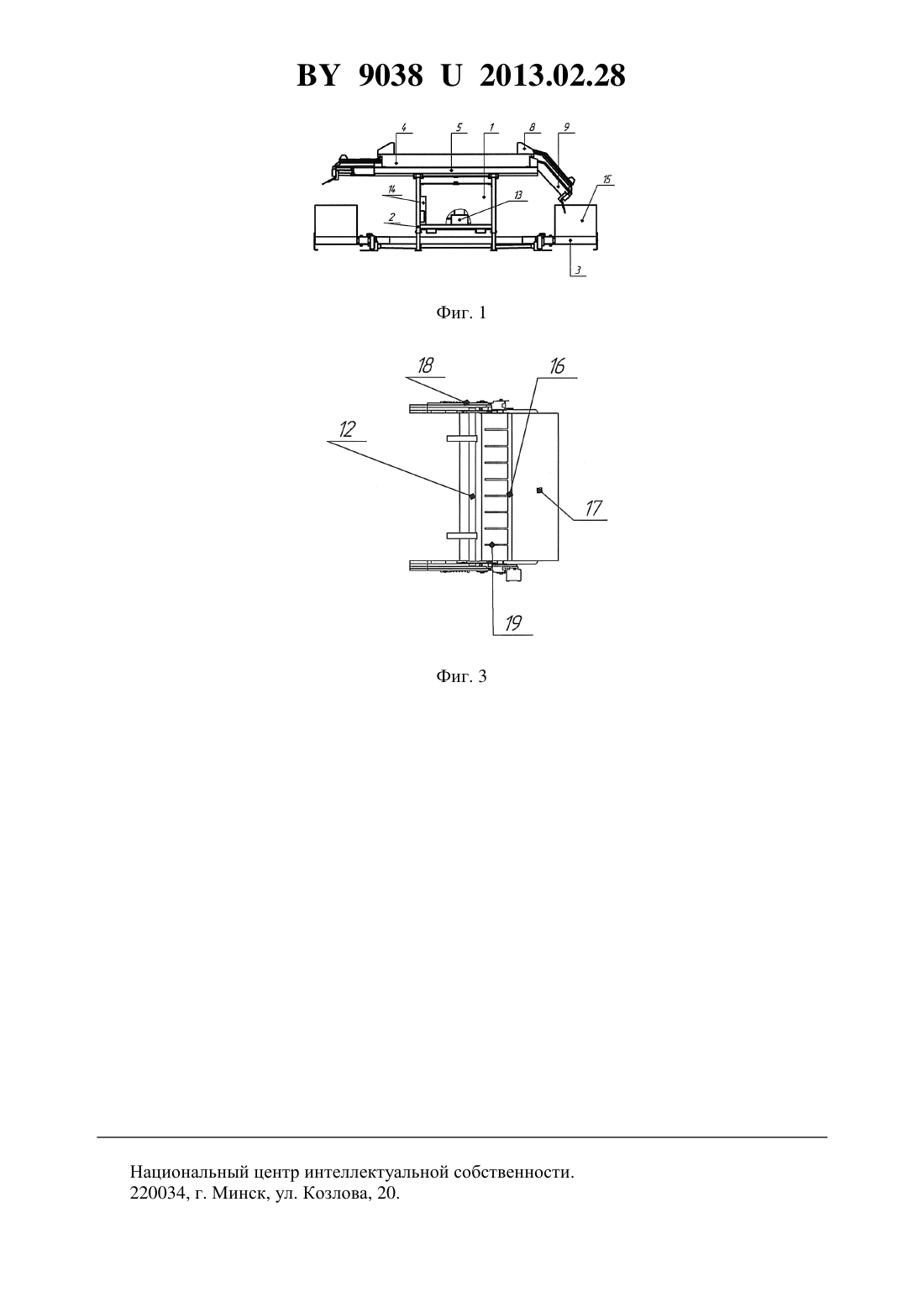

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Рапинчук Александр Леонидович Комлач Дмитрий Иванович Воробей Александр Сергеевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Автоматический наполнитель контейнеров, включающий основание, состоящее из рамы, кронштейнов, двух дверей, транспортера, состоящего из рамы, передвижной тележки,ограничителя, двух поворотных стрел и конвейера, отличающийся тем, что конвейер транспортера выполнен с возможностью поджима лепестков гасителя к поворотной стреле для плавного заполнения контейнеров клубнями при падении их с высоты не более 15 см.(56) 1. Патент 3599, МПК 01 51/00, 2007. 2. ЕР 0 888 9711 , МПК 65 25/04, 1999. 3. Национальный интернет-портал Республики Беларусь Электронный ресурс/Нац. центр правовой информ. РБ. - Минск, 2005. Режим доступа // Дата доступа 31.08.2011. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, а именно к стационарным машинам для закладки клубней картофеля на хранение. Известна машина для подбора картофеля с земли, в которой дно выполнено подвижным, присоединенным к закрепленным на крышке прямоугольного параллелепипеда кронштейнам пружинами растяжения 1. 90382013.02.28 Это устройство не обеспечивает производительную загрузку клубней картофеля в контейнеры без их повреждений, так как клубни картофеля падают с большей высоты,чем предусмотрено агротехническими требованиями (0,3 м). Известен автоматический наполнитель контейнеров, включающий горизонтальный конвейер, маленький конвейер, включающий в себя гаситель колебаний, который может поворачиваться в разные положения над загружающимся контейнером 2. Наиболее близким к полезной модели по технической сущности является автоматический наполнитель контейнеров, включающий основание, которое состоит из рамы, кронштейнов, двух дверей, транспортера, содержащего раму, передвижную тележку, трубу,ограничитель, две поворотные стрелы, конвейер, гидрооборудование, электрооборудование 3. Недостатком такого рода автоматических наполнителей контейнеров является большое повреждение клубней картофеля по причине соударения клубней картофеля, падающих со значительной высоты в контейнер без плавной регулировки выгрузного устройства. Задачей заявляемой полезной модели является уменьшение травмирования клубней при их загрузке в контейнеры. Поставленная задача достигается тем, что в автоматическом наполнителе контейнеров, включающем основание, состоящее из рамы, кронштейнов, двух дверей, транспортера, состоящего из рамы, передвижной тележки, ограничителя, конвейера и двух поворотных стрел, конвейер транспортера выполнен с возможностью поджима лепестков гасителя к поворотной стреле для плавного заполнения контейнеров клубнями при падении их с высоты не более 15 см. Поджим лепестков гасителя к поворотной стреле обеспечивает плавное заполнение контейнеров клубнями и минимальное их травмирование. На фиг. 1 представлена принципиальная схема автоматического наполнителя контейнеров, на фиг. 2 - схема транспортера, вид сверху, на фиг. 3 - схема лепесткового гасителя. Автоматический наполнитель контейнеров содержит основание 1, которое состоит из рамы 2, кронштейнов 3, двух дверей 4, транспортера 5, состоящего из рамы 6, передвижной тележки 7, которая имеет возможность реверсироваться, ограничителя 8, двух поворотных стрел 9, крепящихся шарнирно к раме транспортера 5, конвейера 10,включающего два лепестковых гасителя 11 и 12, гидрооборудование 13, электрооборудование 14. Загрузка картофеля производится в контейнер 15. Лепестковые гасители 11 и 12 включают пруток 16, к которому крепятся лепестки 19, распределяющее полотно 17 и пружины 18 для поджима лепестков к поворотной стреле 9. Транспортер 5 приводится в действие от привода электрооборудования 14, включающего ультразвуковой датчик, контроллер. Привод передвижной тележки 7 осуществляется с помощью гидрооборудования 13, включающего два гидромотора, трехсекционную гидростанцию и гидрораспределитель. Автоматический наполнитель контейнеров работает следующим образом. Клубни картофеля подаются на конвейер 10 транспортера 5 автоматического наполнителя контейнеров. Далее передвижная тележка 8 начинает реверсироваться при помощи гидрооборудования 13 и направляет поток картофеля в сторону свободного контейнера 15, при этом поворотная стрела 9 начинает плавно опускаться. Когда она опустится до минимального предела 15 см, клубни картофеля начинают заполнять контейнер, при этом лепестковый гаситель 11 распределяет клубни картофеля по всей поверхности конвейера 10, а лепестковый гаситель 12 поджима клубней лепестками 19 с помощью пружины 19 обеспечивает минимальную скорость их падения. Заполнив контейнер 15, поворотная стрела 9 плавно возвращается в исходное положение, а передвижная тележка 7 направляет поток картофеля в другом направлении. Плавное заполнение контейнеров картофелем при минимальной скорости их падения с высоты не более 15 см значительно снижает травмирование клубней. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
