Комбинированный двухдисковый сошник

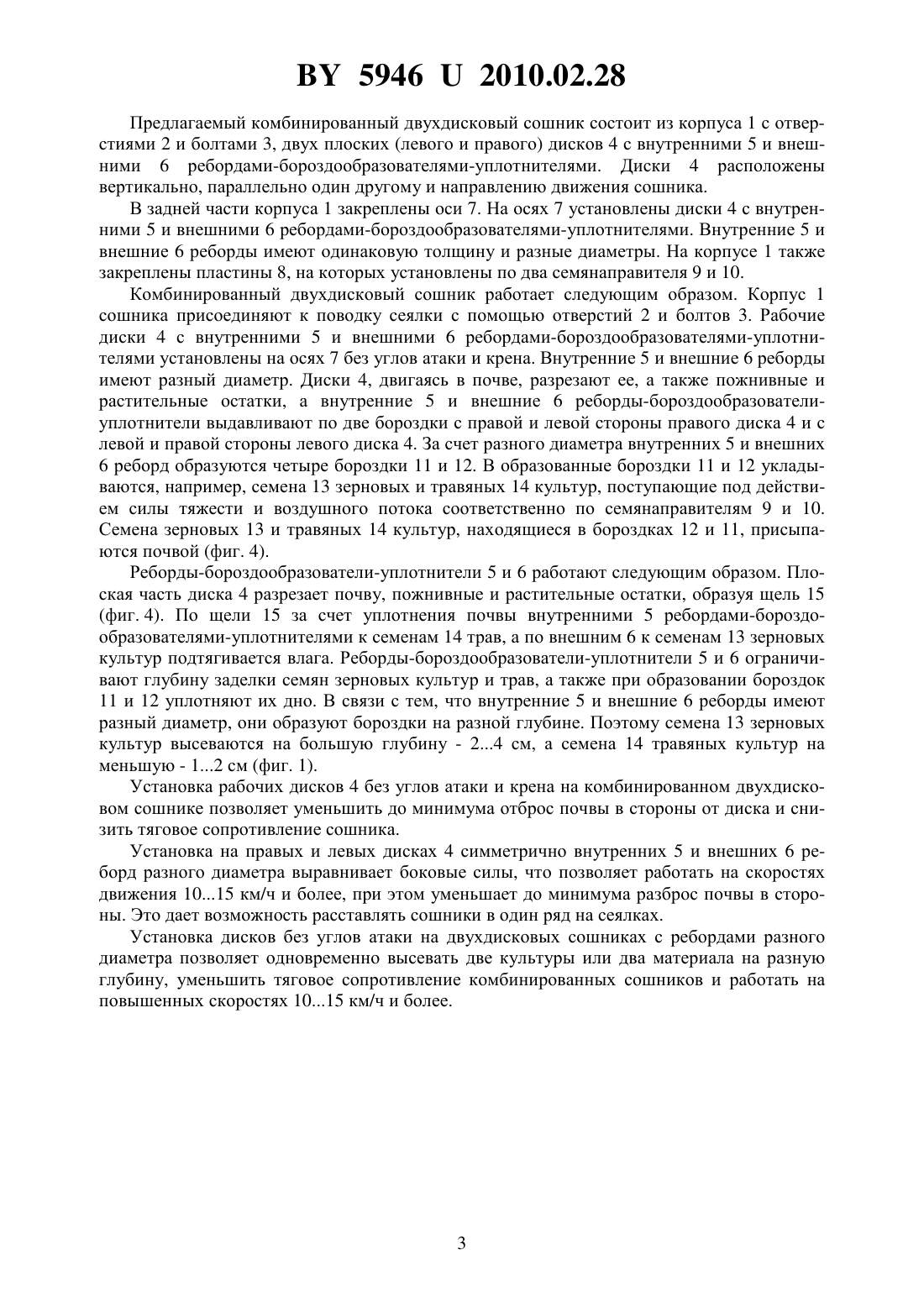

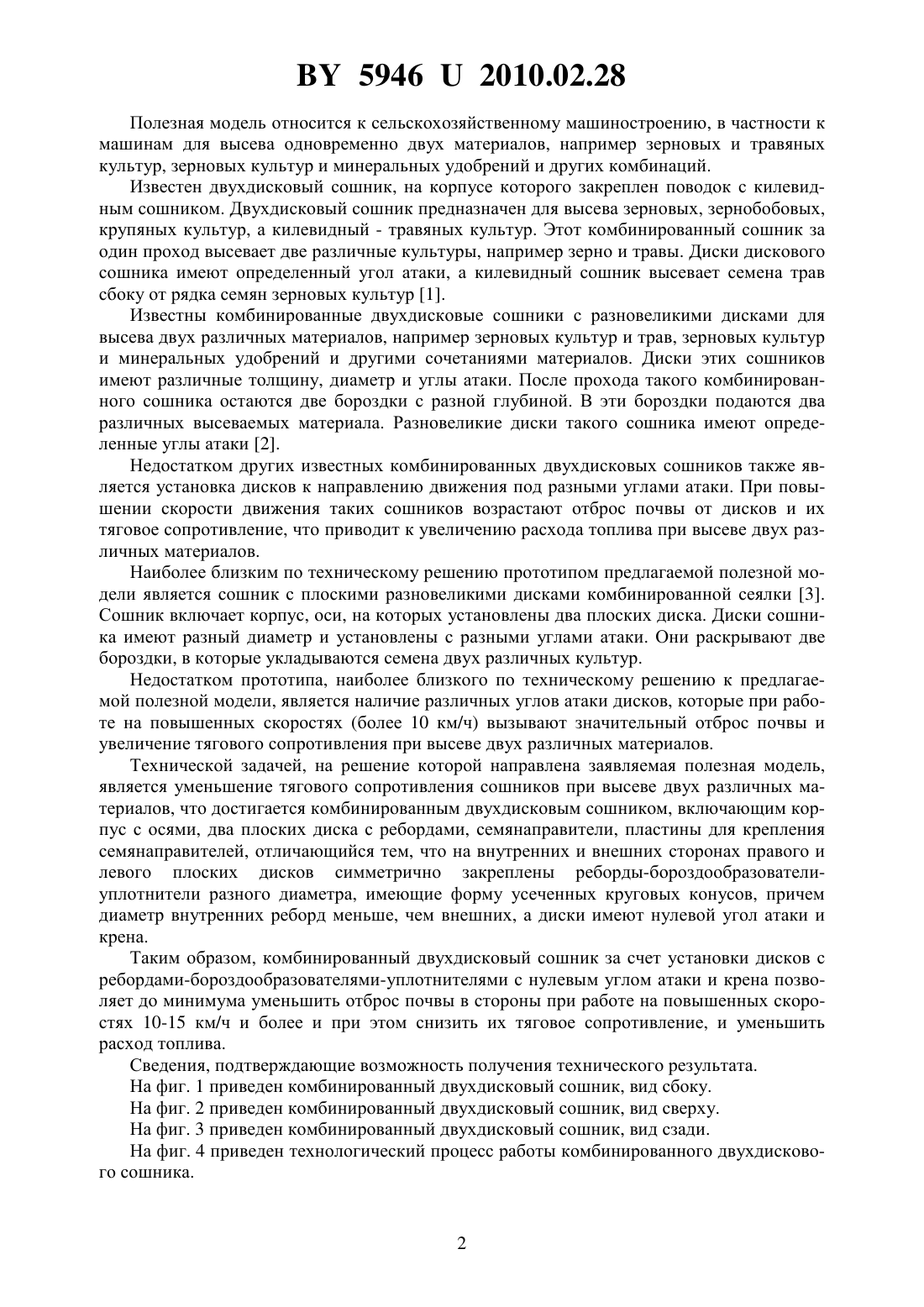

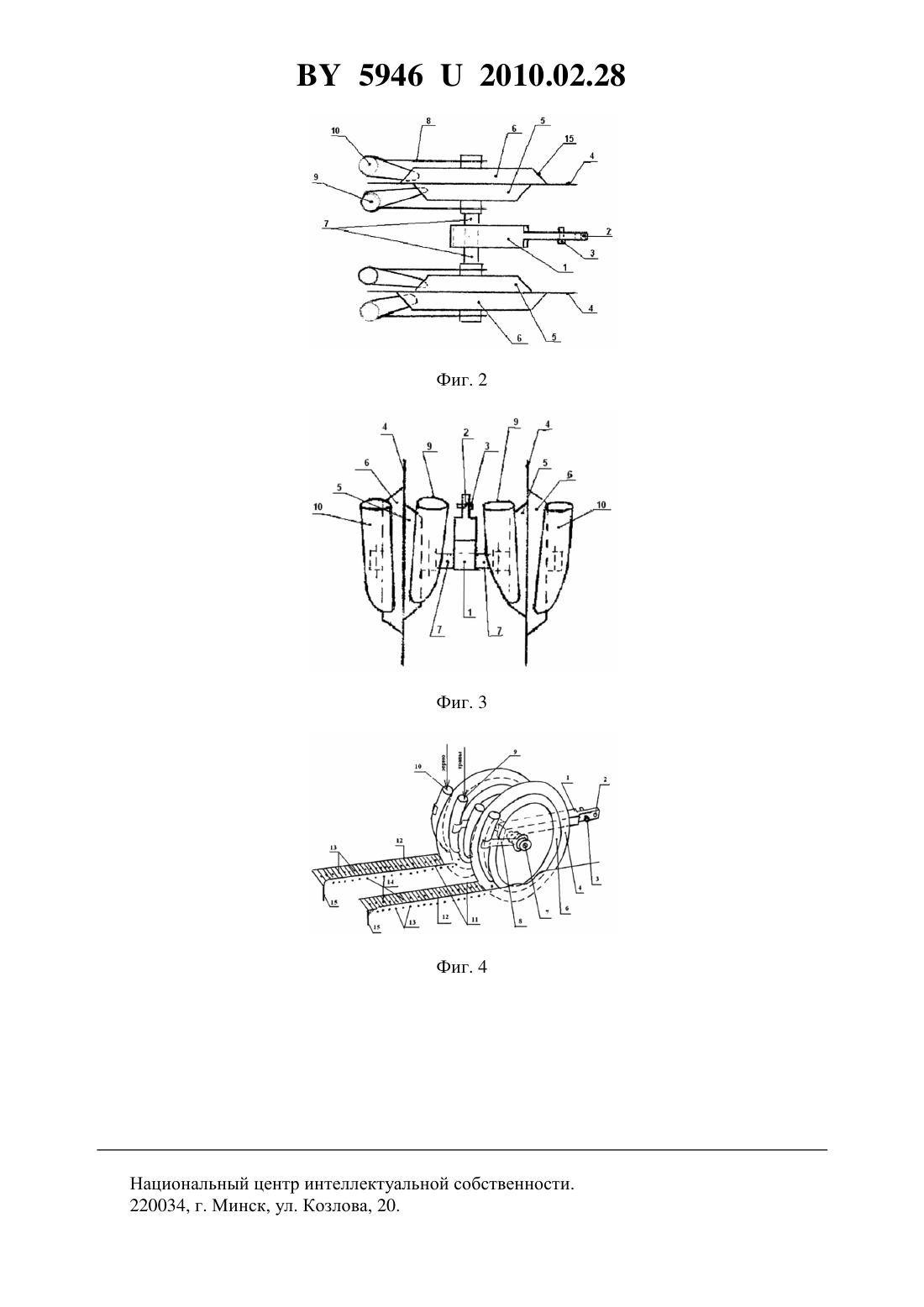

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Дудко Николай Иванович Гайдуков Владимир Андреевич Ильин Владимир Иванович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Комбинированный двухдисковый сошник, включающий корпус с осями, два плоских диска с ребордами, семянаправителями, пластины для крепления семянаправителей, отличающийся тем, что на внутренних и внешних сторонах правого и левого плоских дисков симметрично закреплены реборды-бороздообразователи-уплотнители разного диаметра, имеющие форму усеченных круговых конусов, причем диаметр внутренних реборд меньше, чем внешних, а диски имеют нулевой угол атаки и крена. 59462010.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для высева одновременно двух материалов, например зерновых и травяных культур, зерновых культур и минеральных удобрений и других комбинаций. Известен двухдисковый сошник, на корпусе которого закреплен поводок с килевидным сошником. Двухдисковый сошник предназначен для высева зерновых, зернобобовых,крупяных культур, а килевидный - травяных культур. Этот комбинированный сошник за один проход высевает две различные культуры, например зерно и травы. Диски дискового сошника имеют определенный угол атаки, а килевидный сошник высевает семена трав сбоку от рядка семян зерновых культур 1. Известны комбинированные двухдисковые сошники с разновеликими дисками для высева двух различных материалов, например зерновых культур и трав, зерновых культур и минеральных удобрений и другими сочетаниями материалов. Диски этих сошников имеют различные толщину, диаметр и углы атаки. После прохода такого комбинированного сошника остаются две бороздки с разной глубиной. В эти бороздки подаются два различных высеваемых материала. Разновеликие диски такого сошника имеют определенные углы атаки 2. Недостатком других известных комбинированных двухдисковых сошников также является установка дисков к направлению движения под разными углами атаки. При повышении скорости движения таких сошников возрастают отброс почвы от дисков и их тяговое сопротивление, что приводит к увеличению расхода топлива при высеве двух различных материалов. Наиболее близким по техническому решению прототипом предлагаемой полезной модели является сошник с плоскими разновеликими дисками комбинированной сеялки 3. Сошник включает корпус, оси, на которых установлены два плоских диска. Диски сошника имеют разный диаметр и установлены с разными углами атаки. Они раскрывают две бороздки, в которые укладываются семена двух различных культур. Недостатком прототипа, наиболее близкого по техническому решению к предлагаемой полезной модели, является наличие различных углов атаки дисков, которые при работе на повышенных скоростях (более 10 км/ч) вызывают значительный отброс почвы и увеличение тягового сопротивления при высеве двух различных материалов. Технической задачей, на решение которой направлена заявляемая полезная модель,является уменьшение тягового сопротивления сошников при высеве двух различных материалов, что достигается комбинированным двухдисковым сошником, включающим корпус с осями, два плоских диска с ребордами, семянаправители, пластины для крепления семянаправителей, отличающийся тем, что на внутренних и внешних сторонах правого и левого плоских дисков симметрично закреплены реборды-бороздообразователиуплотнители разного диаметра, имеющие форму усеченных круговых конусов, причем диаметр внутренних реборд меньше, чем внешних, а диски имеют нулевой угол атаки и крена. Таким образом, комбинированный двухдисковый сошник за счет установки дисков с ребордами-бороздообразователями-уплотнителями с нулевым углом атаки и крена позволяет до минимума уменьшить отброс почвы в стороны при работе на повышенных скоростях 10-15 км/ч и более и при этом снизить их тяговое сопротивление, и уменьшить расход топлива. Сведения, подтверждающие возможность получения технического результата. На фиг. 1 приведен комбинированный двухдисковый сошник, вид сбоку. На фиг. 2 приведен комбинированный двухдисковый сошник, вид сверху. На фиг. 3 приведен комбинированный двухдисковый сошник, вид сзади. На фиг. 4 приведен технологический процесс работы комбинированного двухдискового сошника. 59462010.02.28 Предлагаемый комбинированный двухдисковый сошник состоит из корпуса 1 с отверстиями 2 и болтами 3, двух плоских (левого и правого) дисков 4 с внутренними 5 и внешними 6 ребордами-бороздообразователями-уплотнителями. Диски 4 расположены вертикально, параллельно один другому и направлению движения сошника. В задней части корпуса 1 закреплены оси 7. На осях 7 установлены диски 4 с внутренними 5 и внешними 6 ребордами-бороздообразователями-уплотнителями. Внутренние 5 и внешние 6 реборды имеют одинаковую толщину и разные диаметры. На корпусе 1 также закреплены пластины 8, на которых установлены по два семянаправителя 9 и 10. Комбинированный двухдисковый сошник работает следующим образом. Корпус 1 сошника присоединяют к поводку сеялки с помощью отверстий 2 и болтов 3. Рабочие диски 4 с внутренними 5 и внешними 6 ребордами-бороздообразователями-уплотнителями установлены на осях 7 без углов атаки и крена. Внутренние 5 и внешние 6 реборды имеют разный диаметр. Диски 4, двигаясь в почве, разрезают ее, а также пожнивные и растительные остатки, а внутренние 5 и внешние 6 реборды-бороздообразователиуплотнители выдавливают по две бороздки с правой и левой стороны правого диска 4 и с левой и правой стороны левого диска 4. За счет разного диаметра внутренних 5 и внешних 6 реборд образуются четыре бороздки 11 и 12. В образованные бороздки 11 и 12 укладываются, например, семена 13 зерновых и травяных 14 культур, поступающие под действием силы тяжести и воздушного потока соответственно по семянаправителям 9 и 10. Семена зерновых 13 и травяных 14 культур, находящиеся в бороздках 12 и 11, присыпаются почвой (фиг. 4). Реборды-бороздообразователи-уплотнители 5 и 6 работают следующим образом. Плоская часть диска 4 разрезает почву, пожнивные и растительные остатки, образуя щель 15(фиг. 4). По щели 15 за счет уплотнения почвы внутренними 5 ребордами-бороздообразователями-уплотнителями к семенам 14 трав, а по внешним 6 к семенам 13 зерновых культур подтягивается влага. Реборды-бороздообразователи-уплотнители 5 и 6 ограничивают глубину заделки семян зерновых культур и трав, а также при образовании бороздок 11 и 12 уплотняют их дно. В связи с тем, что внутренние 5 и внешние 6 реборды имеют разный диаметр, они образуют бороздки на разной глубине. Поэтому семена 13 зерновых культур высеваются на большую глубину - 24 см, а семена 14 травяных культур на меньшую - 12 см (фиг. 1). Установка рабочих дисков 4 без углов атаки и крена на комбинированном двухдисковом сошнике позволяет уменьшить до минимума отброс почвы в стороны от диска и снизить тяговое сопротивление сошника. Установка на правых и левых дисках 4 симметрично внутренних 5 и внешних 6 реборд разного диаметра выравнивает боковые силы, что позволяет работать на скоростях движения 1015 км/ч и более, при этом уменьшает до минимума разброс почвы в стороны. Это дает возможность расставлять сошники в один ряд на сеялках. Установка дисков без углов атаки на двухдисковых сошниках с ребордами разного диаметра позволяет одновременно высевать две культуры или два материала на разную глубину, уменьшить тяговое сопротивление комбинированных сошников и работать на повышенных скоростях 1015 км/ч и более. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
