Медогонка с ножным приводом

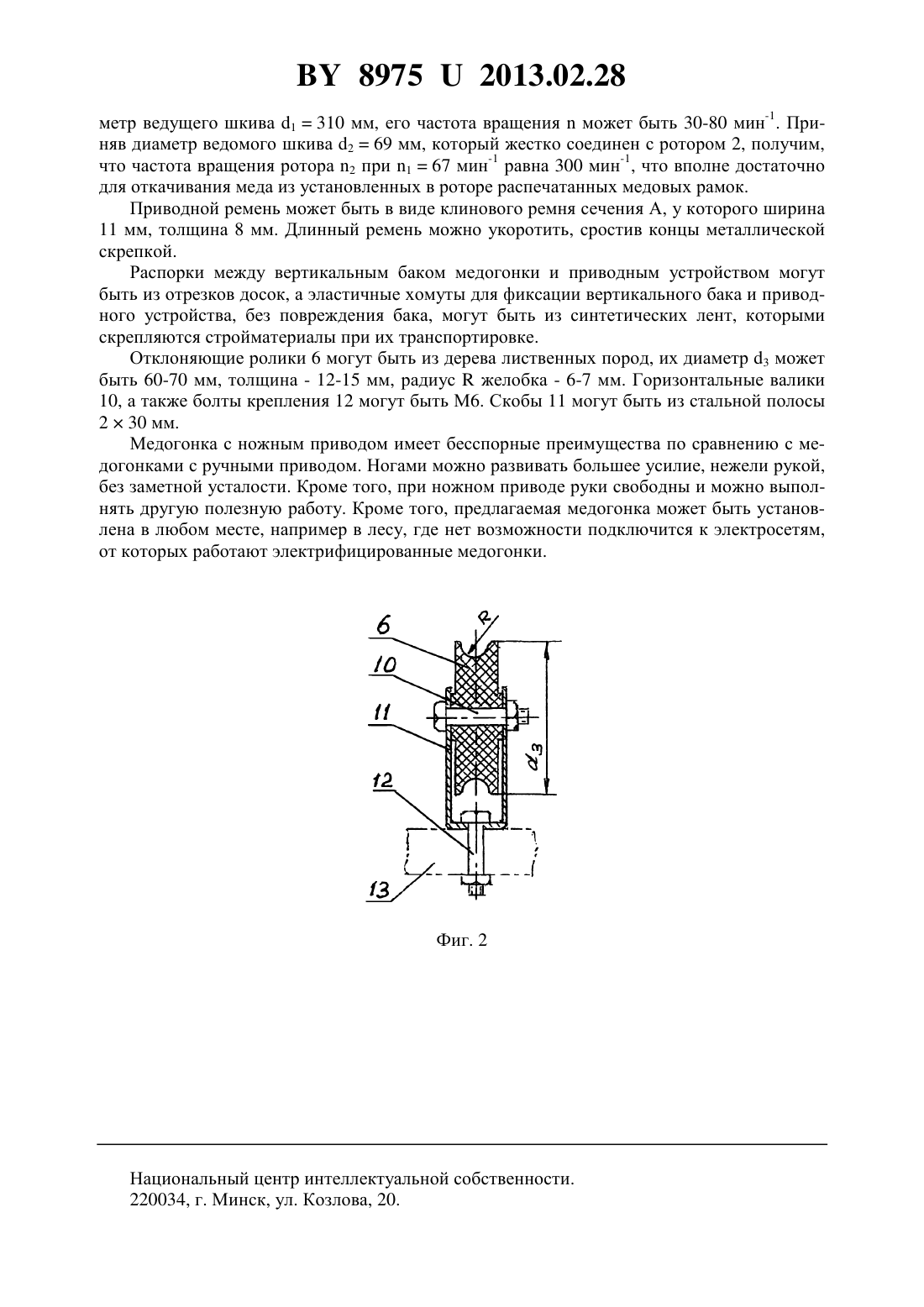

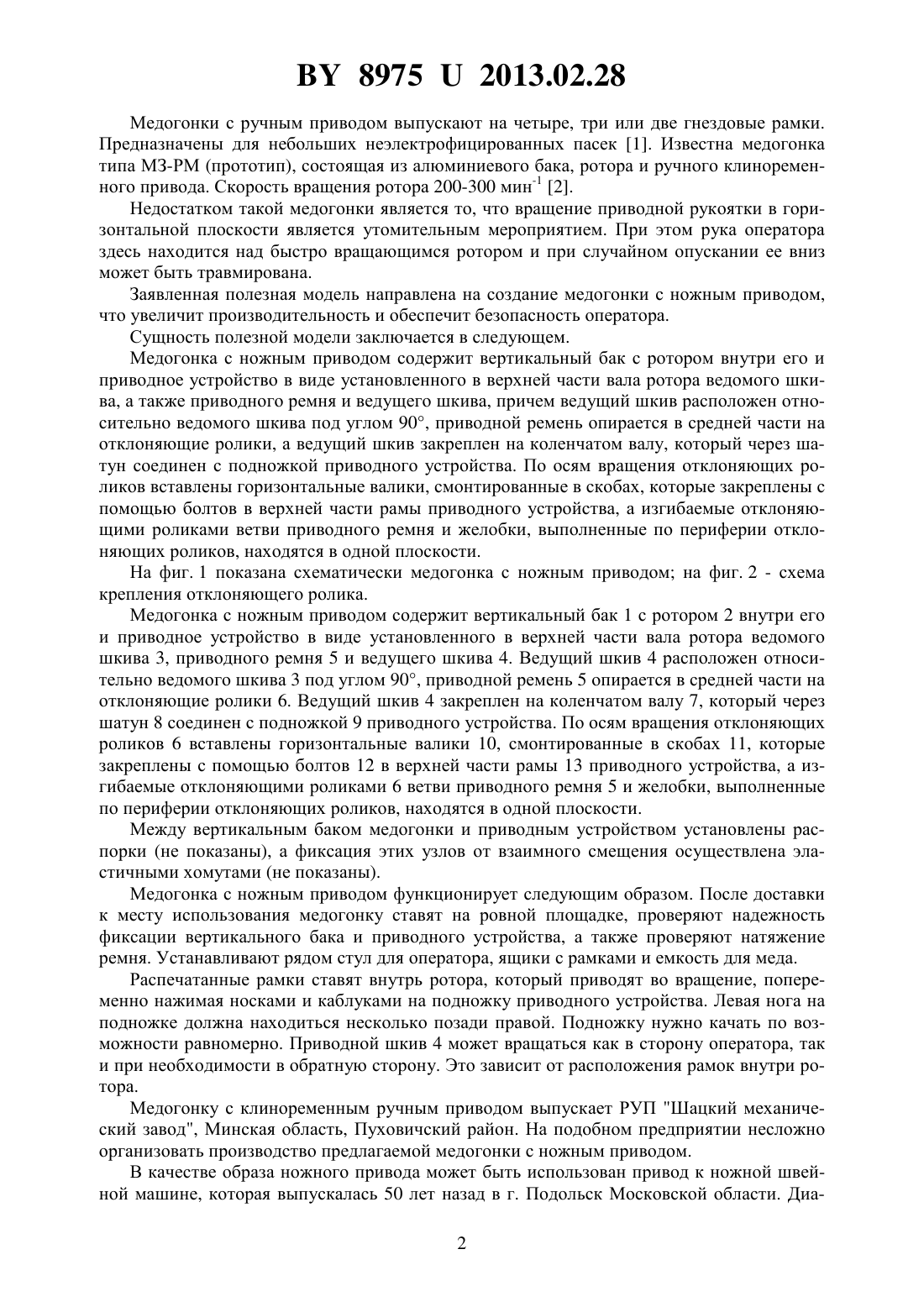

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Халько Николай Викторович Ладутько Сергей Николаевич Андрусевич Михаил Пантелеевич Пестис Павел Витольдович Халько Анастасия Николаевна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Медогонка с ножным приводом, содержащая вертикальный бак с ротором внутри его и приводное устройство в виде установленного в верхней части вала ротора ведомого шкива, а также приводного ремня и ведущего шкива, отличающаяся тем, что ведущий шкив расположен относительно ведомого шкива под углом 90, приводной ремень опирается в средней части на отклоняющие ролики, а ведущий шкив закреплен на коленчатом валу, который через шатун соединен с подножкой приводного устройства. 2. Медогонка по п. 1, отличающаяся тем, что по осям вращения отклоняющих роликов вставлены горизонтальные валики, смонтированные в скобах, которые закреплены с помощью болтов в верхней части рамы приводного устройства, а изгибаемые отклоняющими роликами ветви приводного ремня и желобки, выполненные по периферии отклоняющих роликов, находятся в одной плоскости. 89752013.02.28 Медогонки с ручным приводом выпускают на четыре, три или две гнездовые рамки. Предназначены для небольших неэлектрофицированных пасек 1. Известна медогонка типа МЗ-РМ (прототип), состоящая из алюминиевого бака, ротора и ручного клиноременного привода. Скорость вращения ротора 200-300 мин-1 2. Недостатком такой медогонки является то, что вращение приводной рукоятки в горизонтальной плоскости является утомительным мероприятием. При этом рука оператора здесь находится над быстро вращающимся ротором и при случайном опускании ее вниз может быть травмирована. Заявленная полезная модель направлена на создание медогонки с ножным приводом,что увеличит производительность и обеспечит безопасность оператора. Сущность полезной модели заключается в следующем. Медогонка с ножным приводом содержит вертикальный бак с ротором внутри его и приводное устройство в виде установленного в верхней части вала ротора ведомого шкива, а также приводного ремня и ведущего шкива, причем ведущий шкив расположен относительно ведомого шкива под углом 90, приводной ремень опирается в средней части на отклоняющие ролики, а ведущий шкив закреплен на коленчатом валу, который через шатун соединен с подножкой приводного устройства. По осям вращения отклоняющих роликов вставлены горизонтальные валики, смонтированные в скобах, которые закреплены с помощью болтов в верхней части рамы приводного устройства, а изгибаемые отклоняющими роликами ветви приводного ремня и желобки, выполненные по периферии отклоняющих роликов, находятся в одной плоскости. На фиг. 1 показана схематически медогонка с ножным приводом на фиг. 2 - схема крепления отклоняющего ролика. Медогонка с ножным приводом содержит вертикальный бак 1 с ротором 2 внутри его и приводное устройство в виде установленного в верхней части вала ротора ведомого шкива 3, приводного ремня 5 и ведущего шкива 4. Ведущий шкив 4 расположен относительно ведомого шкива 3 под углом 90, приводной ремень 5 опирается в средней части на отклоняющие ролики 6. Ведущий шкив 4 закреплен на коленчатом валу 7, который через шатун 8 соединен с подножкой 9 приводного устройства. По осям вращения отклоняющих роликов 6 вставлены горизонтальные валики 10, смонтированные в скобах 11, которые закреплены с помощью болтов 12 в верхней части рамы 13 приводного устройства, а изгибаемые отклоняющими роликами 6 ветви приводного ремня 5 и желобки, выполненные по периферии отклоняющих роликов, находятся в одной плоскости. Между вертикальным баком медогонки и приводным устройством установлены распорки (не показаны), а фиксация этих узлов от взаимного смещения осуществлена эластичными хомутами (не показаны). Медогонка с ножным приводом функционирует следующим образом. После доставки к месту использования медогонку ставят на ровной площадке, проверяют надежность фиксации вертикального бака и приводного устройства, а также проверяют натяжение ремня. Устанавливают рядом стул для оператора, ящики с рамками и емкость для меда. Распечатанные рамки ставят внутрь ротора, который приводят во вращение, попеременно нажимая носками и каблуками на подножку приводного устройства. Левая нога на подножке должна находиться несколько позади правой. Подножку нужно качать по возможности равномерно. Приводной шкив 4 может вращаться как в сторону оператора, так и при необходимости в обратную сторону. Это зависит от расположения рамок внутри ротора. Медогонку с клиноременным ручным приводом выпускает РУП Шацкий механический завод, Минская область, Пуховичский район. На подобном предприятии несложно организовать производство предлагаемой медогонки с ножным приводом. В качестве образа ножного привода может быть использован привод к ножной швейной машине, которая выпускалась 50 лет назад в г. Подольск Московской области. Диа 2 89752013.02.28 метр ведущего шкива 1310 мм, его частота вращенияможет быть 30-80 мин-1. Приняв диаметр ведомого шкива 269 мм, который жестко соединен с ротором 2, получим,что частота вращения ротора 2 при 167 мин-1 равна 300 мин-1, что вполне достаточно для откачивания меда из установленных в роторе распечатанных медовых рамок. Приводной ремень может быть в виде клинового ремня сечения А, у которого ширина 11 мм, толщина 8 мм. Длинный ремень можно укоротить, сростив концы металлической скрепкой. Распорки между вертикальным баком медогонки и приводным устройством могут быть из отрезков досок, а эластичные хомуты для фиксации вертикального бака и приводного устройства, без повреждения бака, могут быть из синтетических лент, которыми скрепляются стройматериалы при их транспортировке. Отклоняющие ролики 6 могут быть из дерева лиственных пород, их диаметр 3 может быть 60-70 мм, толщина - 12-15 мм, радиусжелобка - 6-7 мм. Горизонтальные валики 10, а также болты крепления 12 могут быть М 6. Скобы 11 могут быть из стальной полосы 230 мм. Медогонка с ножным приводом имеет бесспорные преимущества по сравнению с медогонками с ручными приводом. Ногами можно развивать большее усилие, нежели рукой,без заметной усталости. Кроме того, при ножном приводе руки свободны и можно выполнять другую полезную работу. Кроме того, предлагаемая медогонка может быть установлена в любом месте, например в лесу, где нет возможности подключится к электросетям,от которых работают электрифицированные медогонки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
