Медогонка

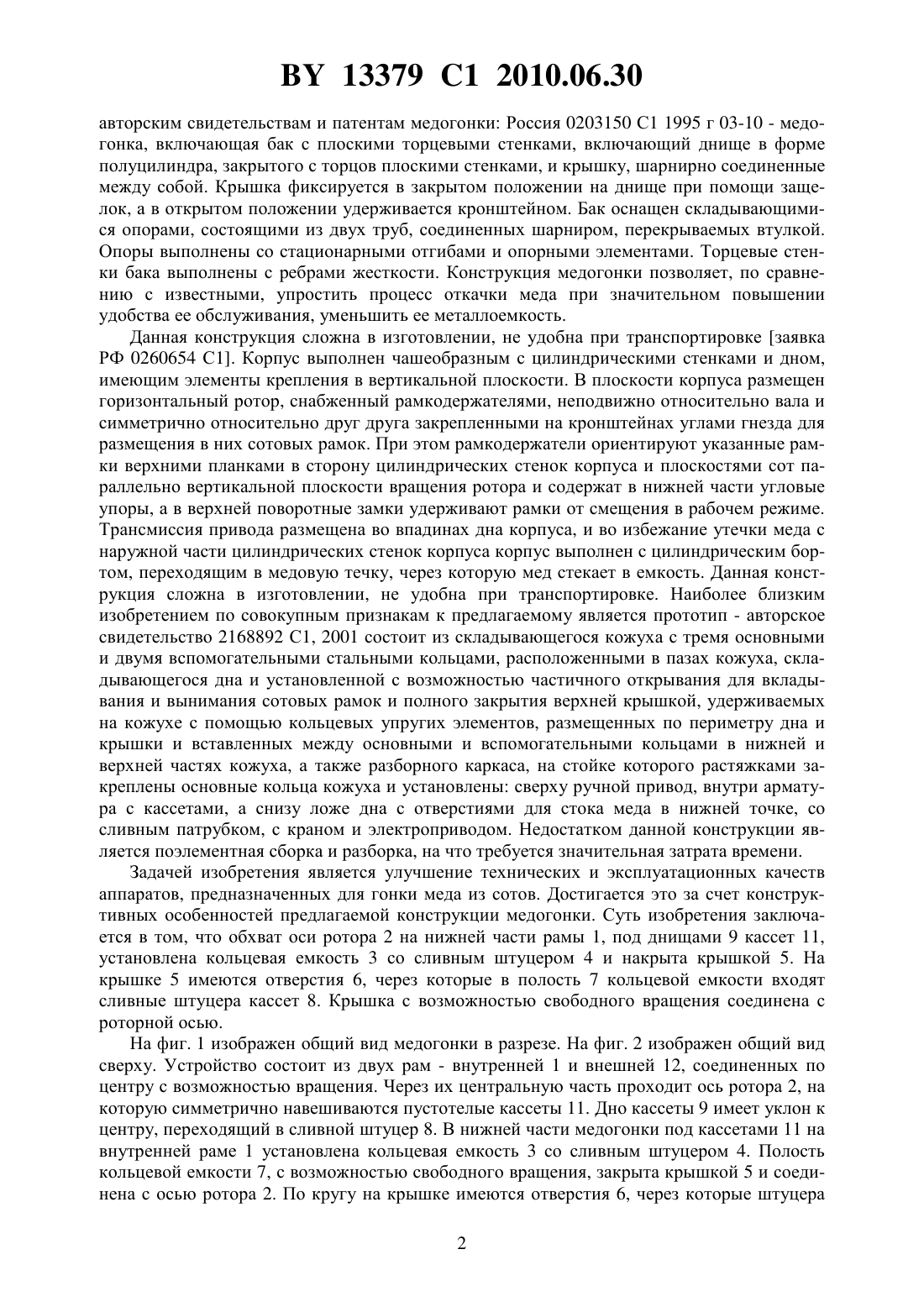

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сиваков Михаил Савельевич(72) Автор Сиваков Михаил Савельевич(73) Патентообладатель Сиваков Михаил Савельевич(57) Медогонка, содержащая внутреннюю и наружную рамы, соединенные по их центрам с осью ротора с возможностью вращения, на которую симметрично навешены пустотелые кассеты, дно каждой из которых имеет уклон, переходящий в нижней части в сливной штуцер, под пустотелыми кассетами на внутренней раме установлена кольцевая емкость со сливным штуцером, полость которой закрыта крышкой с радиальными отверстиями по кругу, через которые вовнутрь полости кольцевой емкости входят сливные штуцера пустотелых кассет, причем крышка соединена с осью ротора с возможностью свободного вращения, а ее отверстия снабжены створками. Медогонка относится к механизмам по откачке меда из сотовых рамок и полурамок. Может быть использована на промышленных и индивидуальных пасеках. Известны по 13379 1 2010.06.30 авторским свидетельствам и патентам медогонки Россия 0203150 С 1 1995 г 03-10 - медогонка, включающая бак с плоскими торцевыми стенками, включающий днище в форме полуцилиндра, закрытого с торцов плоскими стенками, и крышку, шарнирно соединенные между собой. Крышка фиксируется в закрытом положении на днище при помощи защелок, а в открытом положении удерживается кронштейном. Бак оснащен складывающимися опорами, состоящими из двух труб, соединенных шарниром, перекрываемых втулкой. Опоры выполнены со стационарными отгибами и опорными элементами. Торцевые стенки бака выполнены с ребрами жесткости. Конструкция медогонки позволяет, по сравнению с известными, упростить процесс откачки меда при значительном повышении удобства ее обслуживания, уменьшить ее металлоемкость. Данная конструкция сложна в изготовлении, не удобна при транспортировке заявка РФ 0260654 С 1. Корпус выполнен чашеобразным с цилиндрическими стенками и дном,имеющим элементы крепления в вертикальной плоскости. В плоскости корпуса размещен горизонтальный ротор, снабженный рамкодержателями, неподвижно относительно вала и симметрично относительно друг друга закрепленными на кронштейнах углами гнезда для размещения в них сотовых рамок. При этом рамкодержатели ориентируют указанные рамки верхними планками в сторону цилиндрических стенок корпуса и плоскостями сот параллельно вертикальной плоскости вращения ротора и содержат в нижней части угловые упоры, а в верхней поворотные замки удерживают рамки от смещения в рабочем режиме. Трансмиссия привода размещена во впадинах дна корпуса, и во избежание утечки меда с наружной части цилиндрических стенок корпуса корпус выполнен с цилиндрическим бортом, переходящим в медовую течку, через которую мед стекает в емкость. Данная конструкция сложна в изготовлении, не удобна при транспортировке. Наиболее близким изобретением по совокупным признакам к предлагаемому является прототип - авторское свидетельство 2168892 С 1, 2001 состоит из складывающегося кожуха с тремя основными и двумя вспомогательными стальными кольцами, расположенными в пазах кожуха, складывающегося дна и установленной с возможностью частичного открывания для вкладывания и вынимания сотовых рамок и полного закрытия верхней крышкой, удерживаемых на кожухе с помощью кольцевых упругих элементов, размещенных по периметру дна и крышки и вставленных между основными и вспомогательными кольцами в нижней и верхней частях кожуха, а также разборного каркаса, на стойке которого растяжками закреплены основные кольца кожуха и установлены сверху ручной привод, внутри арматура с кассетами, а снизу ложе дна с отверстиями для стока меда в нижней точке, со сливным патрубком, с краном и электроприводом. Недостатком данной конструкции является поэлементная сборка и разборка, на что требуется значительная затрата времени. Задачей изобретения является улучшение технических и эксплуатационных качеств аппаратов, предназначенных для гонки меда из сотов. Достигается это за счет конструктивных особенностей предлагаемой конструкции медогонки. Суть изобретения заключается в том, что обхват оси ротора 2 на нижней части рамы 1, под днищами 9 кассет 11,установлена кольцевая емкость 3 со сливным штуцером 4 и накрыта крышкой 5. На крышке 5 имеются отверстия 6, через которые в полость 7 кольцевой емкости входят сливные штуцера кассет 8. Крышка с возможностью свободного вращения соединена с роторной осью. На фиг. 1 изображен общий вид медогонки в разрезе. На фиг. 2 изображен общий вид сверху. Устройство состоит из двух рам - внутренней 1 и внешней 12, соединенных по центру с возможностью вращения. Через их центральную часть проходит ось ротора 2, на которую симметрично навешиваются пустотелые кассеты 11. Дно кассеты 9 имеет уклон к центру, переходящий в сливной штуцер 8. В нижней части медогонки под кассетами 11 на внутренней раме 1 установлена кольцевая емкость 3 со сливным штуцером 4. Полость кольцевой емкости 7, с возможностью свободного вращения, закрыта крышкой 5 и соединена с осью ротора 2. По кругу на крышке имеются отверстия 6, через которые штуцера 2 13379 1 2010.06.30 кассет 8 входят в полость кольцевой емкости 7. К отверстиям в крышке прикреплены закрывающиеся створки 10. Работает медогонка следующим образом в пустотелые кассеты закладываются подготовленные к откачке меда рамки или полурамки. Вручную или механически приводится в движение ротор, который вращает по окружности кассеты. Под действием центробежных сил мед из ячеек сотов разбрызгивается на стенки кассет и стекает по уклону дна в сливной штуцер кассеты. Из сливного штуцера кассеты мед попадает в полость кольцевой емкости, из которой по сливному штуцеру сливается в тару. Для равномерной откачки меда ротор вращается поочередно в разные стороны. Имеет следующие преимущества при откачке не портит рамки, не требуется перестановка рамок другой стороной, реверсивное вращение ротора улучшает качество откачки меда, легкая и компактная при перевозке и хранении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
