Медогонка

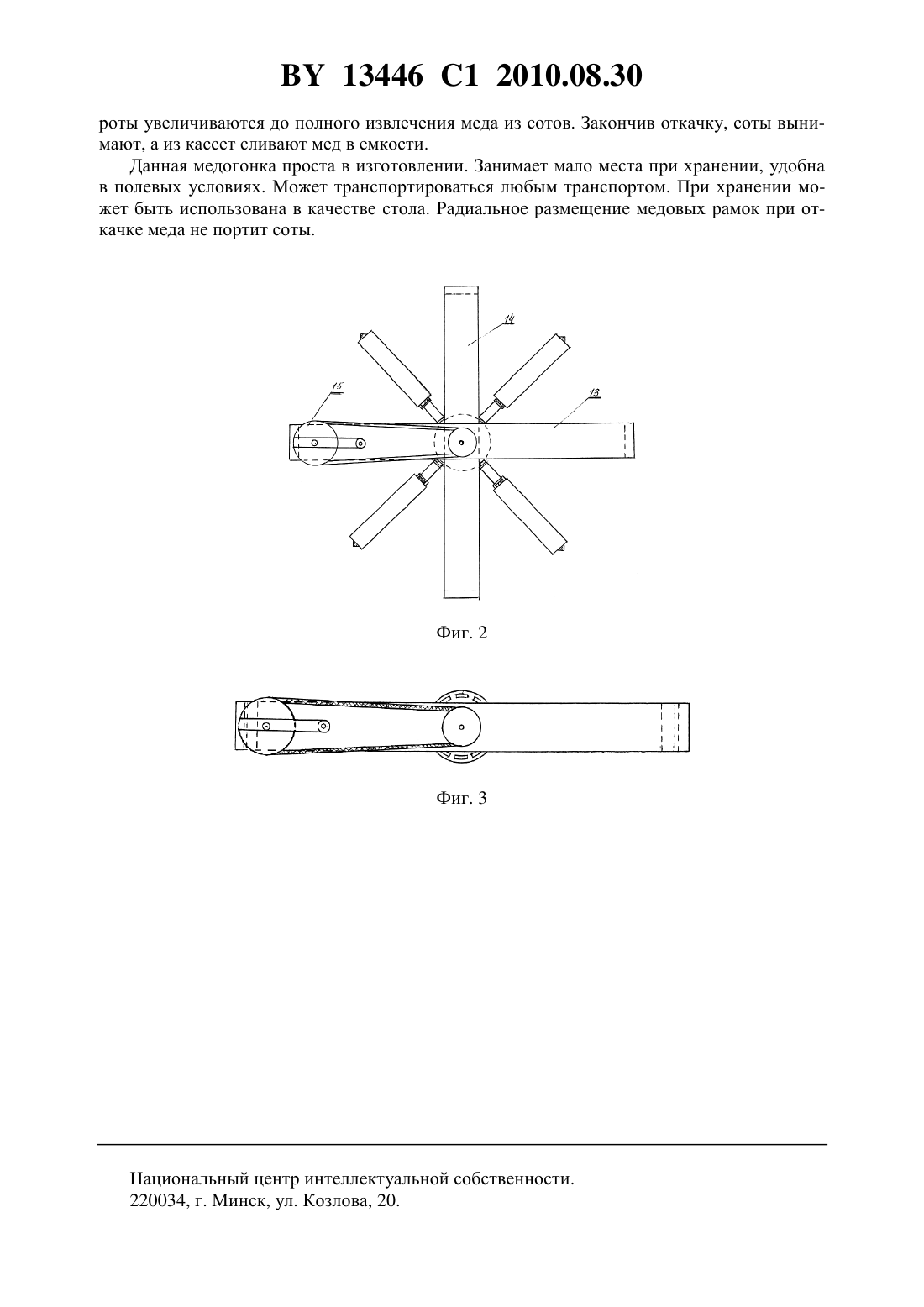

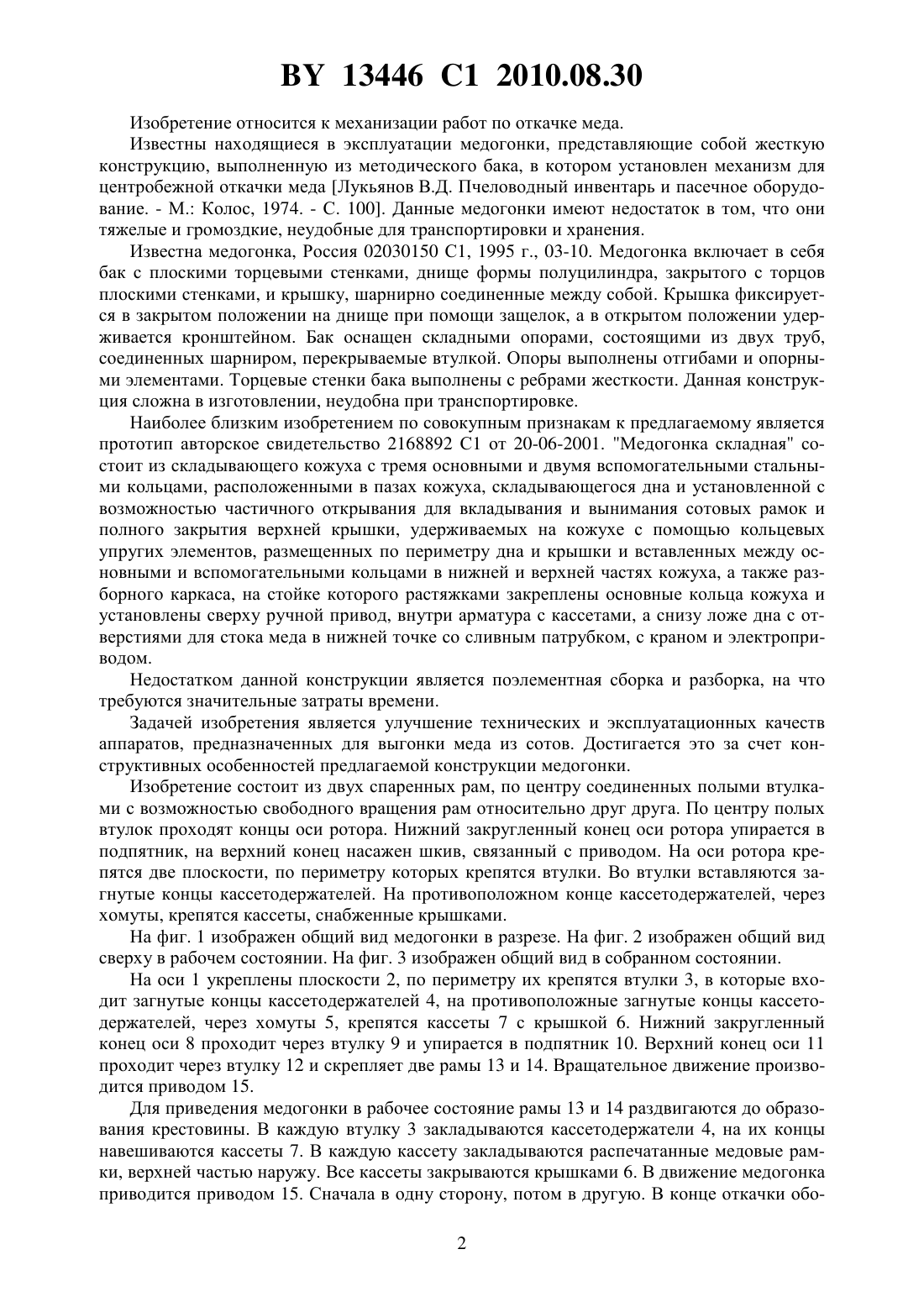

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сиваков Михаил Савельевич(72) Автор Сиваков Михаил Савельевич(73) Патентообладатель Сиваков Михаил Савельевич(57) Медогонка, содержащая ротор, две спаренные рамы, соединенные по центрам с возможностью свободного вращения относительно друг друга полыми втулками, по центру которых проходят концы оси ротора, причем перпендикулярно оси ротора укреплены плоскости (2), как показано на фигуре 1 чертежей, по периметру которых закреплены втулки, в каждую из которых вставлены загнутые концы держателей кассет, на противоположных концах держателей закреплены кассеты, снабженные крышками для размещения медовых рамок, при этом концы оси ротора проходят через полые полуоси,соединяющие между собой рамы, с возможностью складывания, причем нижний закругленный конец оси ротора опирается на подпятник, закрепленный снизу на одной из рам совместно с полой втулкой, а на верхнем конце оси ротора закреплен шкив, соединенный ременной передачей с приводом. 13446 1 2010.08.30 Изобретение относится к механизации работ по откачке меда. Известны находящиеся в эксплуатации медогонки, представляющие собой жесткую конструкцию, выполненную из методического бака, в котором установлен механизм для центробежной откачки меда Лукьянов В.Д. Пчеловодный инвентарь и пасечное оборудование. - М. Колос, 1974. - С. 100. Данные медогонки имеют недостаток в том, что они тяжелые и громоздкие, неудобные для транспортировки и хранения. Известна медогонка, Россия 02030150 С 1, 1995 г., 03-10. Медогонка включает в себя бак с плоскими торцевыми стенками, днище формы полуцилиндра, закрытого с торцов плоскими стенками, и крышку, шарнирно соединенные между собой. Крышка фиксируется в закрытом положении на днище при помощи защелок, а в открытом положении удерживается кронштейном. Бак оснащен складными опорами, состоящими из двух труб,соединенных шарниром, перекрываемые втулкой. Опоры выполнены отгибами и опорными элементами. Торцевые стенки бака выполнены с ребрами жесткости. Данная конструкция сложна в изготовлении, неудобна при транспортировке. Наиболее близким изобретением по совокупным признакам к предлагаемому является прототип авторское свидетельство 2168892 С 1 от 20-06-2001. Медогонка складная состоит из складывающего кожуха с тремя основными и двумя вспомогательными стальными кольцами, расположенными в пазах кожуха, складывающегося дна и установленной с возможностью частичного открывания для вкладывания и вынимания сотовых рамок и полного закрытия верхней крышки, удерживаемых на кожухе с помощью кольцевых упругих элементов, размещенных по периметру дна и крышки и вставленных между основными и вспомогательными кольцами в нижней и верхней частях кожуха, а также разборного каркаса, на стойке которого растяжками закреплены основные кольца кожуха и установлены сверху ручной привод, внутри арматура с кассетами, а снизу ложе дна с отверстиями для стока меда в нижней точке со сливным патрубком, с краном и электроприводом. Недостатком данной конструкции является поэлементная сборка и разборка, на что требуются значительные затраты времени. Задачей изобретения является улучшение технических и эксплуатационных качеств аппаратов, предназначенных для выгонки меда из сотов. Достигается это за счет конструктивных особенностей предлагаемой конструкции медогонки. Изобретение состоит из двух спаренных рам, по центру соединенных полыми втулками с возможностью свободного вращения рам относительно друг друга. По центру полых втулок проходят концы оси ротора. Нижний закругленный конец оси ротора упирается в подпятник, на верхний конец насажен шкив, связанный с приводом. На оси ротора крепятся две плоскости, по периметру которых крепятся втулки. Во втулки вставляются загнутые концы кассетодержателей. На противоположном конце кассетодержателей, через хомуты, крепятся кассеты, снабженные крышками. На фиг. 1 изображен общий вид медогонки в разрезе. На фиг. 2 изображен общий вид сверху в рабочем состоянии. На фиг. 3 изображен общий вид в собранном состоянии. На оси 1 укреплены плоскости 2, по периметру их крепятся втулки 3, в которые входит загнутые концы кассетодержателей 4, на противоположные загнутые концы кассетодержателей, через хомуты 5, крепятся кассеты 7 с крышкой 6. Нижний закругленный конец оси 8 проходит через втулку 9 и упирается в подпятник 10. Верхний конец оси 11 проходит через втулку 12 и скрепляет две рамы 13 и 14. Вращательное движение производится приводом 15. Для приведения медогонки в рабочее состояние рамы 13 и 14 раздвигаются до образования крестовины. В каждую втулку 3 закладываются кассетодержатели 4, на их концы навешиваются кассеты 7. В каждую кассету закладываются распечатанные медовые рамки, верхней частью наружу. Все кассеты закрываются крышками 6. В движение медогонка приводится приводом 15. Сначала в одну сторону, потом в другую. В конце откачки обо 2 13446 1 2010.08.30 роты увеличиваются до полного извлечения меда из сотов. Закончив откачку, соты вынимают, а из кассет сливают мед в емкости. Данная медогонка проста в изготовлении. Занимает мало места при хранении, удобна в полевых условиях. Может транспортироваться любым транспортом. При хранении может быть использована в качестве стола. Радиальное размещение медовых рамок при откачке меда не портит соты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
