Медогонка

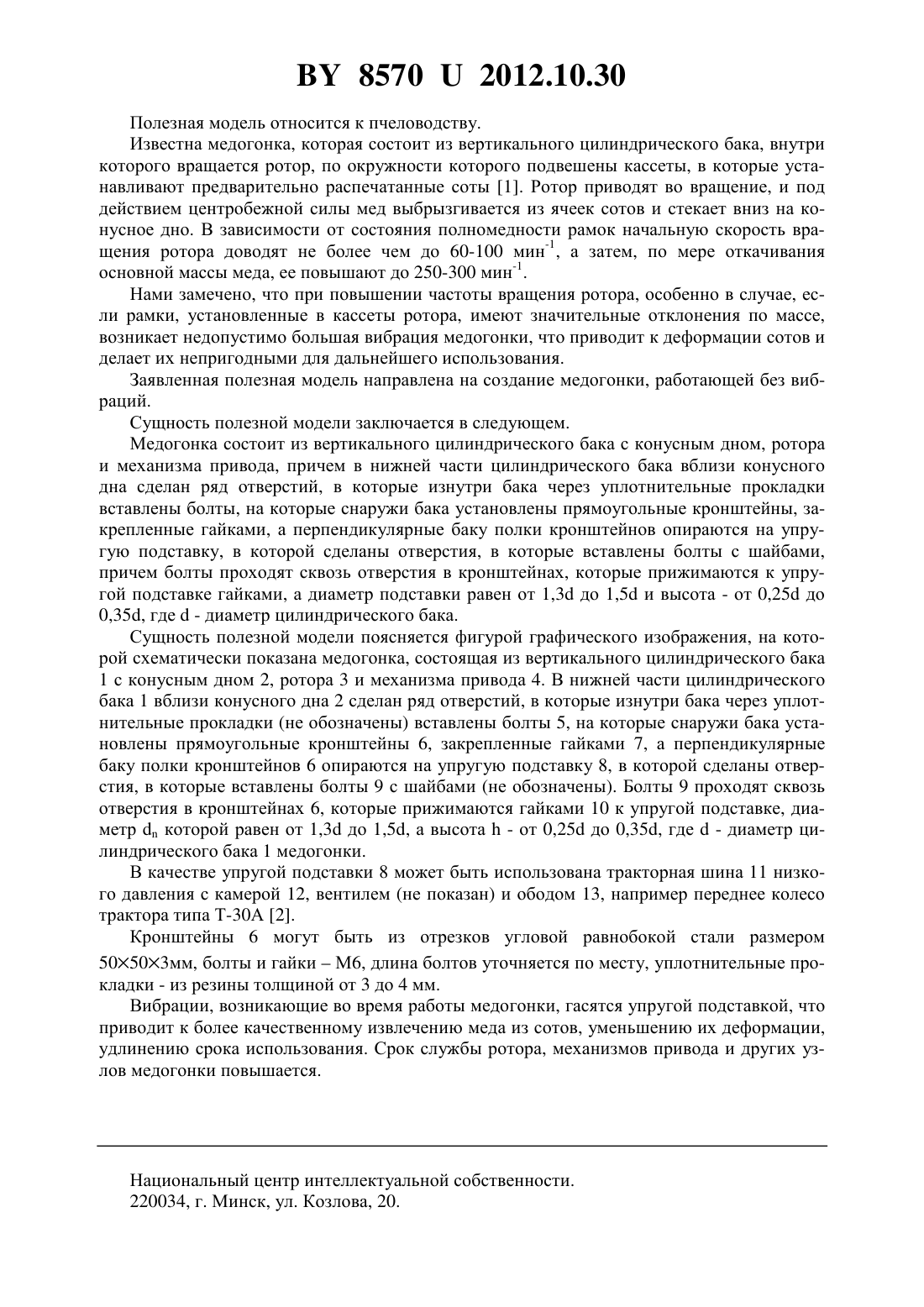

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Халько Николай Викторович Ладутько Сергей Николаевич Пестис Мария Вацлавовна Халько Анастасия Николаевна Пестис Павел Витольдович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Медогонка, состоящая из вертикального цилиндрического бака с конусным дном, ротора с кассетами для сотов и механизма привода, отличающаяся тем, что в нижней части цилиндрического бака вблизи конусного дна сделан ряд отверстий, в которые изнутри бака через уплотнительные прокладки вставлены прямоугольные кронштейны, закрепленные гайками, а перпендикулярные баку полки кронштейнов опираются на упругую подставку, в которой сделаны отверстия, в которые вставлены болты с шайбами, причем болты проходят сквозь отверстия в кронштейнах, которые прижимаются гайками к упругой подставке, диаметр которой равен от 1,3 до 1,5, а высота - от 0,25 до 0,35, гдедиаметр цилиндрического бака медогонки. 85702012.10.30 Полезная модель относится к пчеловодству. Известна медогонка, которая состоит из вертикального цилиндрического бака, внутри которого вращается ротор, по окружности которого подвешены кассеты, в которые устанавливают предварительно распечатанные соты 1. Ротор приводят во вращение, и под действием центробежной силы мед выбрызгивается из ячеек сотов и стекает вниз на конусное дно. В зависимости от состояния полномедности рамок начальную скорость вращения ротора доводят не более чем до 60-100 мин-1, а затем, по мере откачивания основной массы меда, ее повышают до 250-300 мин-1. Нами замечено, что при повышении частоты вращения ротора, особенно в случае, если рамки, установленные в кассеты ротора, имеют значительные отклонения по массе,возникает недопустимо большая вибрация медогонки, что приводит к деформации сотов и делает их непригодными для дальнейшего использования. Заявленная полезная модель направлена на создание медогонки, работающей без вибраций. Сущность полезной модели заключается в следующем. Медогонка состоит из вертикального цилиндрического бака с конусным дном, ротора и механизма привода, причем в нижней части цилиндрического бака вблизи конусного дна сделан ряд отверстий, в которые изнутри бака через уплотнительные прокладки вставлены болты, на которые снаружи бака установлены прямоугольные кронштейны, закрепленные гайками, а перпендикулярные баку полки кронштейнов опираются на упругую подставку, в которой сделаны отверстия, в которые вставлены болты с шайбами,причем болты проходят сквозь отверстия в кронштейнах, которые прижимаются к упругой подставке гайками, а диаметр подставки равен от 1,3 до 1,5 и высота - от 0,25 до 0,35, где- диаметр цилиндрического бака. Сущность полезной модели поясняется фигурой графического изображения, на которой схематически показана медогонка, состоящая из вертикального цилиндрического бака 1 с конусным дном 2, ротора 3 и механизма привода 4. В нижней части цилиндрического бака 1 вблизи конусного дна 2 сделан ряд отверстий, в которые изнутри бака через уплотнительные прокладки (не обозначены) вставлены болты 5, на которые снаружи бака установлены прямоугольные кронштейны 6, закрепленные гайками 7, а перпендикулярные баку полки кронштейнов 6 опираются на упругую подставку 8, в которой сделаны отверстия, в которые вставлены болты 9 с шайбами (не обозначены). Болты 9 проходят сквозь отверстия в кронштейнах 6, которые прижимаются гайками 10 к упругой подставке, диаметркоторой равен от 1,3 до 1,5, а высота- от 0,25 до 0,35, где- диаметр цилиндрического бака 1 медогонки. В качестве упругой подставки 8 может быть использована тракторная шина 11 низкого давления с камерой 12, вентилем (не показан) и ободом 13, например переднее колесо трактора типа Т-30 А 2. Кронштейны 6 могут быть из отрезков угловой равнобокой стали размером 50503 мм, болты и гайкиМ 6, длина болтов уточняется по месту, уплотнительные прокладки - из резины толщиной от 3 до 4 мм. Вибрации, возникающие во время работы медогонки, гасятся упругой подставкой, что приводит к более качественному извлечению меда из сотов, уменьшению их деформации,удлинению срока использования. Срок службы ротора, механизмов привода и других узлов медогонки повышается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
