Медогонка

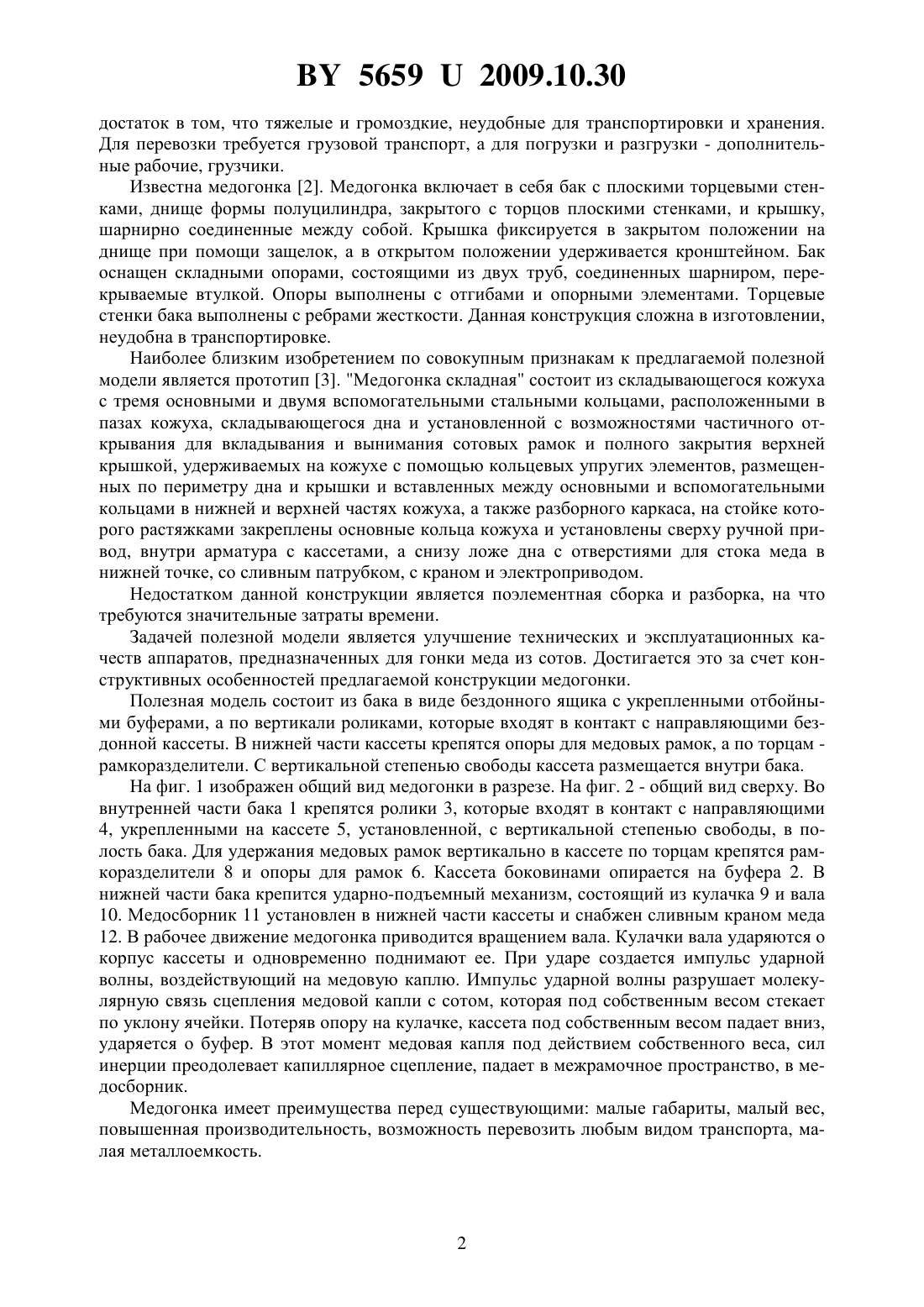

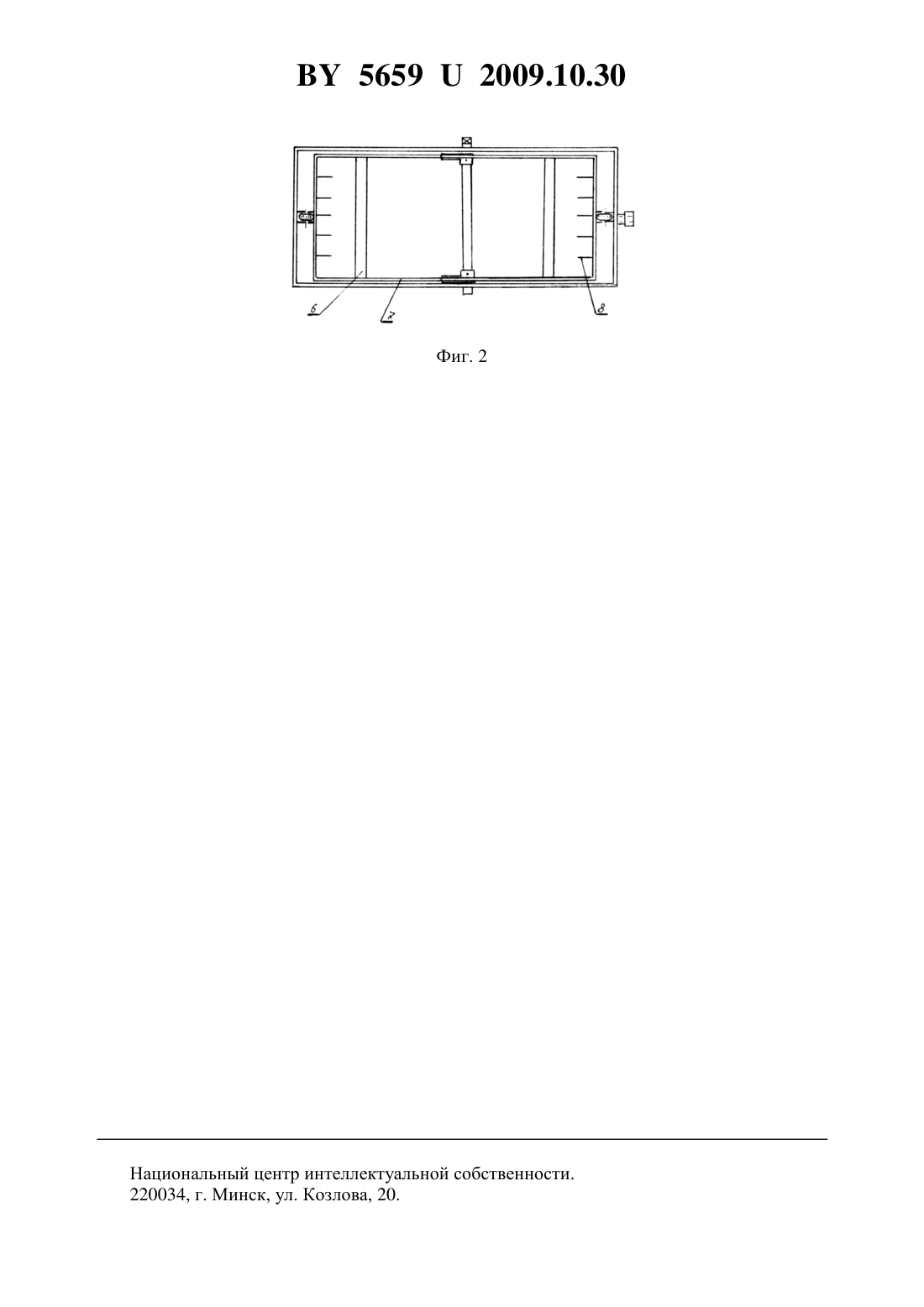

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сиваков Михаил Савельевич(72) Автор Сиваков Михаил Савельевич(73) Патентообладатель Сиваков Михаил Савельевич(57) Медогонка, состоящая из бака, кассеты, привода, отличающаяся тем, что бак выполнен в виде бездонного ящика, в нижней части которого укреплены буфера, а по вертикали ролики, входящие в контакт с направляющими бездонной кассеты, вставленной вовнутрь бака, с вертикальной степенью свободы, нижняя часть кассеты снабжена опорами для медовых рамок, соединенных с боковинами, а по торцам - рамкоразделителями, при этом нижняя часть боковин кассеты входит в контакт с кулачками вала, который укреплен в нижней части бака, над медосборником. Фиг. 1 Полезная модель относится к механизации работ по откачке меда. Известны находящиеся в эксплуатации медогонки, представляющие собой жесткую конструкцию, выполненную из металлического бака, в котором установлен механизм для центробежной откачки меда, изложенный в литературе 1. Данные медогонки имеют не 56592009.10.30 достаток в том, что тяжелые и громоздкие, неудобные для транспортировки и хранения. Для перевозки требуется грузовой транспорт, а для погрузки и разгрузки - дополнительные рабочие, грузчики. Известна медогонка 2. Медогонка включает в себя бак с плоскими торцевыми стенками, днище формы полуцилиндра, закрытого с торцов плоскими стенками, и крышку,шарнирно соединенные между собой. Крышка фиксируется в закрытом положении на днище при помощи защелок, а в открытом положении удерживается кронштейном. Бак оснащен складными опорами, состоящими из двух труб, соединенных шарниром, перекрываемые втулкой. Опоры выполнены с отгибами и опорными элементами. Торцевые стенки бака выполнены с ребрами жесткости. Данная конструкция сложна в изготовлении,неудобна в транспортировке. Наиболее близким изобретением по совокупным признакам к предлагаемой полезной модели является прототип 3. Медогонка складная состоит из складывающегося кожуха с тремя основными и двумя вспомогательными стальными кольцами, расположенными в пазах кожуха, складывающегося дна и установленной с возможностями частичного открывания для вкладывания и вынимания сотовых рамок и полного закрытия верхней крышкой, удерживаемых на кожухе с помощью кольцевых упругих элементов, размещенных по периметру дна и крышки и вставленных между основными и вспомогательными кольцами в нижней и верхней частях кожуха, а также разборного каркаса, на стойке которого растяжками закреплены основные кольца кожуха и установлены сверху ручной привод, внутри арматура с кассетами, а снизу ложе дна с отверстиями для стока меда в нижней точке, со сливным патрубком, с краном и электроприводом. Недостатком данной конструкции является поэлементная сборка и разборка, на что требуются значительные затраты времени. Задачей полезной модели является улучшение технических и эксплуатационных качеств аппаратов, предназначенных для гонки меда из сотов. Достигается это за счет конструктивных особенностей предлагаемой конструкции медогонки. Полезная модель состоит из бака в виде бездонного ящика с укрепленными отбойными буферами, а по вертикали роликами, которые входят в контакт с направляющими бездонной кассеты. В нижней части кассеты крепятся опоры для медовых рамок, а по торцам рамкоразделители. С вертикальной степенью свободы кассета размещается внутри бака. На фиг. 1 изображен общий вид медогонки в разрезе. На фиг. 2 - общий вид сверху. Во внутренней части бака 1 крепятся ролики 3, которые входят в контакт с направляющими 4, укрепленными на кассете 5, установленной, с вертикальной степенью свободы, в полость бака. Для удержания медовых рамок вертикально в кассете по торцам крепятся рамкоразделители 8 и опоры для рамок 6. Кассета боковинами опирается на буфера 2. В нижней части бака крепится ударно-подъемный механизм, состоящий из кулачка 9 и вала 10. Медосборник 11 установлен в нижней части кассеты и снабжен сливным краном меда 12. В рабочее движение медогонка приводится вращением вала. Кулачки вала ударяются о корпус кассеты и одновременно поднимают ее. При ударе создается импульс ударной волны, воздействующий на медовую каплю. Импульс ударной волны разрушает молекулярную связь сцепления медовой капли с сотом, которая под собственным весом стекает по уклону ячейки. Потеряв опору на кулачке, кассета под собственным весом падает вниз,ударяется о буфер. В этот момент медовая капля под действием собственного веса, сил инерции преодолевает капиллярное сцепление, падает в межрамочное пространство, в медосборник. Медогонка имеет преимущества перед существующими малые габариты, малый вес,повышенная производительность, возможность перевозить любым видом транспорта, малая металлоемкость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
