Шумозащитный экран

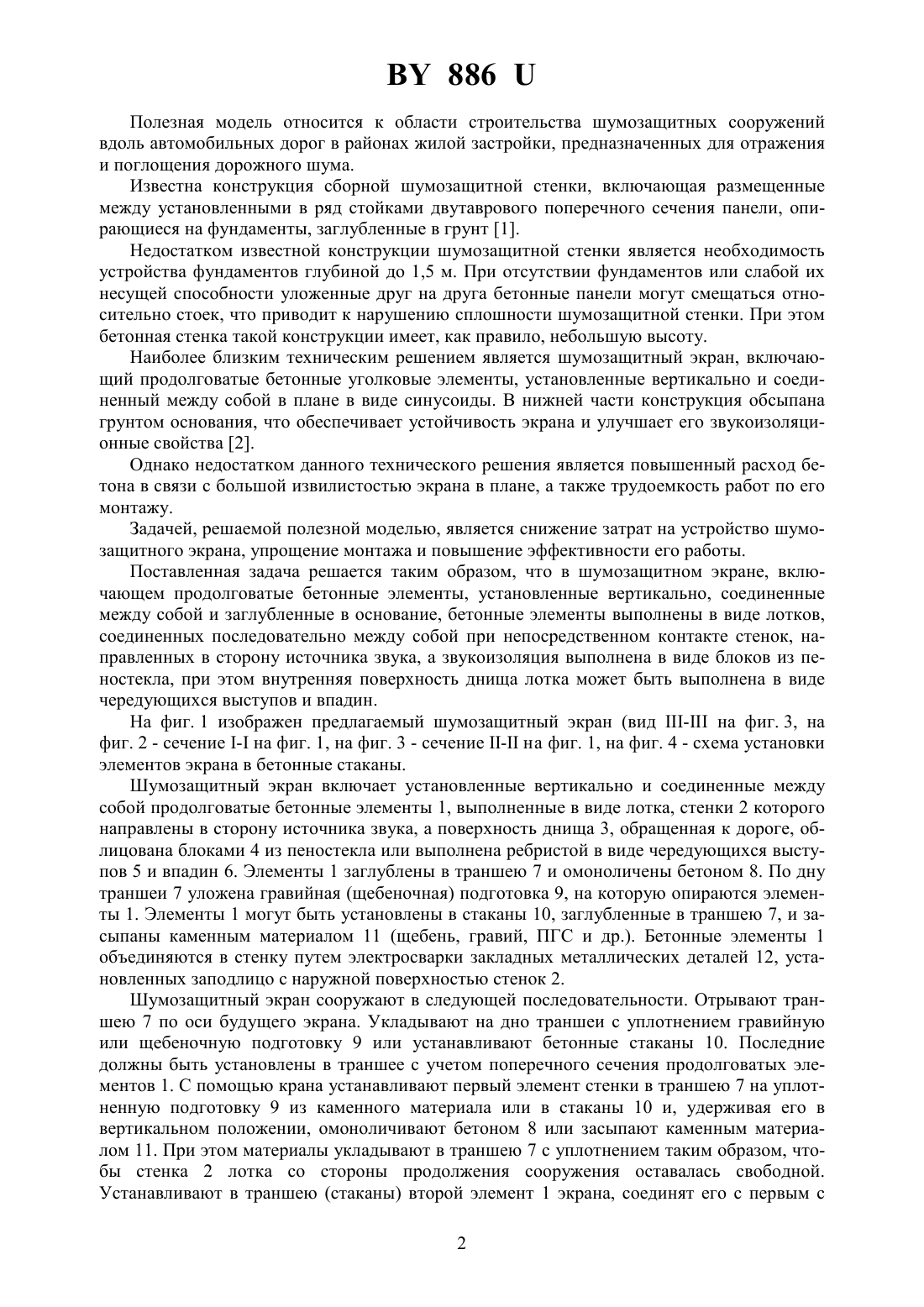

(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Штабинский Владислав Владиславович Бусел Алексей ВладимировичШубин Игорь Любимович Гамза Елена Владиславовна(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Шумозащитный экран, включающий продолговатые бетонные элементы, установленные вертикально, соединенные между собой и заглубленные в основание, отличающийся тем, что бетонные элементы выполнены в виде лотков, соединенных последовательно между собой при непосредственном контакте стенок, направленных в сторону источника звука, а звукоизоляция выполнена в виде блоков из пеностекла. 2. Шумозащитный экран по п. 1, отличающийся тем, что внутренняя поверхность днища лотка выполнена в виде чередующихся выступов и впадин.(56) 1. Конструкция сборной шумозащитной стенки. Заявка 19735714, Германия, МПК 6 Е 01 8/00. Заявл. 18.08.1997, опубл. 11.03.1999. 2. Дорожный защитный экран. Заявка 2436217, Франция Е 01 7/00,10 К 11/16, 16 В 5/00. Заявл. 15.09.78,782658, опубл. 11.04.1980 (прототип). 886 Полезная модель относится к области строительства шумозащитных сооружений вдоль автомобильных дорог в районах жилой застройки, предназначенных для отражения и поглощения дорожного шума. Известна конструкция сборной шумозащитной стенки, включающая размещенные между установленными в ряд стойками двутаврового поперечного сечения панели, опирающиеся на фундаменты, заглубленные в грунт 1. Недостатком известной конструкции шумозащитной стенки является необходимость устройства фундаментов глубиной до 1,5 м. При отсутствии фундаментов или слабой их несущей способности уложенные друг на друга бетонные панели могут смещаться относительно стоек, что приводит к нарушению сплошности шумозащитной стенки. При этом бетонная стенка такой конструкции имеет, как правило, небольшую высоту. Наиболее близким техническим решением является шумозащитный экран, включающий продолговатые бетонные уголковые элементы, установленные вертикально и соединенный между собой в плане в виде синусоиды. В нижней части конструкция обсыпана грунтом основания, что обеспечивает устойчивость экрана и улучшает его звукоизоляционные свойства 2. Однако недостатком данного технического решения является повышенный расход бетона в связи с большой извилистостью экрана в плане, а также трудоемкость работ по его монтажу. Задачей, решаемой полезной моделью, является снижение затрат на устройство шумозащитного экрана, упрощение монтажа и повышение эффективности его работы. Поставленная задача решается таким образом, что в шумозащитном экране, включающем продолговатые бетонные элементы, установленные вертикально, соединенные между собой и заглубленные в основание, бетонные элементы выполнены в виде лотков,соединенных последовательно между собой при непосредственном контакте стенок, направленных в сторону источника звука, а звукоизоляция выполнена в виде блоков из пеностекла, при этом внутренняя поверхность днища лотка может быть выполнена в виде чередующихся выступов и впадин. На фиг. 1 изображен предлагаемый шумозащитный экран (вид - на фиг. 3, на фиг. 2 - сечение - на фиг. 1, на фиг. 3 - сечение - на фиг. 1, на фиг. 4 - схема установки элементов экрана в бетонные стаканы. Шумозащитный экран включает установленные вертикально и соединенные между собой продолговатые бетонные элементы 1, выполненные в виде лотка, стенки 2 которого направлены в сторону источника звука, а поверхность днища 3, обращенная к дороге, облицована блоками 4 из пеностекла или выполнена ребристой в виде чередующихся выступов 5 и впадин 6. Элементы 1 заглублены в траншею 7 и омоноличены бетоном 8. По дну траншеи 7 уложена гравийная (щебеночная) подготовка 9, на которую опираются элементы 1. Элементы 1 могут быть установлены в стаканы 10, заглубленные в траншею 7, и засыпаны каменным материалом 11 (щебень, гравий, ПГС и др.). Бетонные элементы 1 объединяются в стенку путем электросварки закладных металлических деталей 12, установленных заподлицо с наружной поверхностью стенок 2. Шумозащитный экран сооружают в следующей последовательности. Отрывают траншею 7 по оси будущего экрана. Укладывают на дно траншеи с уплотнением гравийную или щебеночную подготовку 9 или устанавливают бетонные стаканы 10. Последние должны быть установлены в траншее с учетом поперечного сечения продолговатых элементов 1. С помощью крана устанавливают первый элемент стенки в траншею 7 на уплотненную подготовку 9 из каменного материала или в стаканы 10 и, удерживая его в вертикальном положении, омоноличивают бетоном 8 или засыпают каменным материалом 11. При этом материалы укладывают в траншею 7 с уплотнением таким образом, чтобы стенка 2 лотка со стороны продолжения сооружения оставалась свободной. Устанавливают в траншею (стаканы) второй элемент 1 экрана, соединят его с первым с 2 886 помощью электросварки закладных деталей 12 и омоноличивают его бетоном или засыпают каменным материалом аналогично, как и первый элемент. Аналогичным образом устанавливают третий и последующие элементы 1 экрана. Применение шумозащитного экрана из бетонных продолговатых элементов, выполненных в виде лотков со специальной поверхностью днища, установленных вертикально,соединенных между собой посредством электросварки закладных деталей и омоноличенных в траншее бетоном или засыпанных каменным материалом, позволяет снизить затраты и упростить монтаж шумозащитного экрана, а также повысить эффективность его работы в части гашения и отражения звука от движущегося автотранспорта. Такая конструкция экрана, кроме того, повышает комфорт водителей, проезжающих по дороге, и снижает звуковую нагрузку в защищаемой жилой зоне, расположенной вдоль автомобильной дороги. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
