Устройство для очистки воздуха

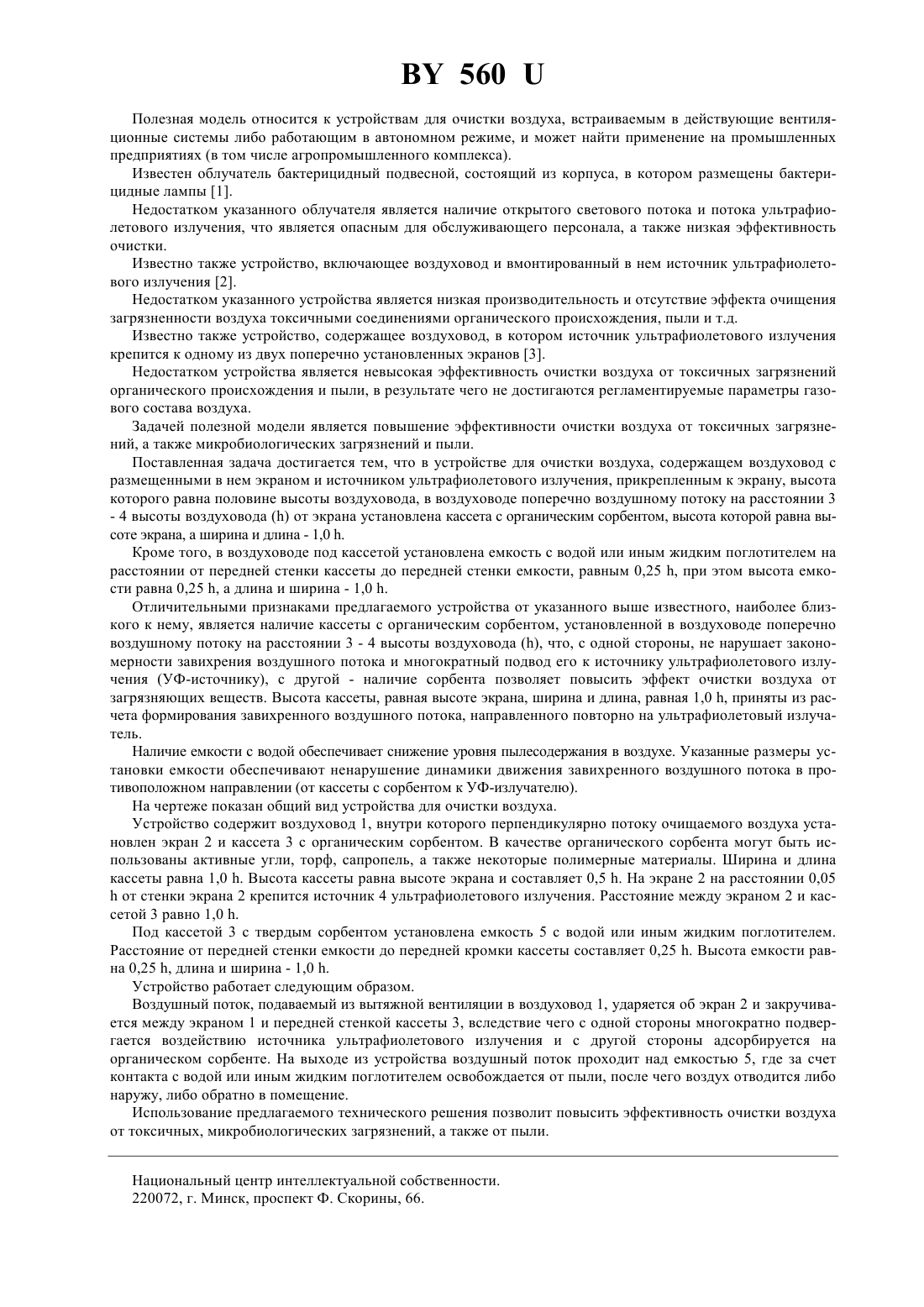

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Институт проблем использования природных ресурсов и экологии НАН Беларуси(73) Патентообладатель Институт проблем использования природных ресурсов и экологии НАН Беларуси(57) 1. Устройство для очистки воздуха, содержащее воздуховод с размещенными в нем экраном и источником ультрафиолетового излучения, прикрепленным к экрану, высота которого равна половине высоты воздуховода, отличающееся тем, что в воздуховоде поперечно воздушному потоку на расстоянии 3-4 высоты воздуховодаот экрана установлена кассета с органическим сорбентом, высота которой равна высоте экрана, а ширина и длина - 1,0 . 2. Устройство по п. 1, отличающееся тем, что в воздуховоде под кассетой установлена емкость с водой или иным жидким поглотителем на расстоянии от передней стенки кассеты до передней стенки емкости,равным 0,25 , при этом высота емкости равна 0,25 , а длина и ширина - 1,0 .(56) 1. Облучатель бактерицидный подвесной Паспорт. - Харьков, 1994. 2. Лодыжский Р.Н. Кондиционирование воздуха, 1956. - С. 272. 3. Патент РБ на полезную модель 140, МПК 7 В 03 С 3/00.ОБ 2, 2000 (прототип). 560 Полезная модель относится к устройствам для очистки воздуха, встраиваемым в действующие вентиляционные системы либо работающим в автономном режиме, и может найти применение на промышленных предприятиях (в том числе агропромышленного комплекса). Известен облучатель бактерицидный подвесной, состоящий из корпуса, в котором размещены бактерицидные лампы 1. Недостатком указанного облучателя является наличие открытого светового потока и потока ультрафиолетового излучения, что является опасным для обслуживающего персонала, а также низкая эффективность очистки. Известно также устройство, включающее воздуховод и вмонтированный в нем источник ультрафиолетового излучения 2. Недостатком указанного устройства является низкая производительность и отсутствие эффекта очищения загрязненности воздуха токсичными соединениями органического происхождения, пыли и т.д. Известно также устройство, содержащее воздуховод, в котором источник ультрафиолетового излучения крепится к одному из двух поперечно установленных экранов 3. Недостатком устройства является невысокая эффективность очистки воздуха от токсичных загрязнений органического происхождения и пыли, в результате чего не достигаются регламентируемые параметры газового состава воздуха. Задачей полезной модели является повышение эффективности очистки воздуха от токсичных загрязнений, а также микробиологических загрязнений и пыли. Поставленная задача достигается тем, что в устройстве для очистки воздуха, содержащем воздуховод с размещенными в нем экраном и источником ультрафиолетового излучения, прикрепленным к экрану, высота которого равна половине высоты воздуховода, в воздуховоде поперечно воздушному потоку на расстоянии 3- 4 высоты воздуховодаот экрана установлена кассета с органическим сорбентом, высота которой равна высоте экрана, а ширина и длина - 1,0 . Кроме того, в воздуховоде под кассетой установлена емкость с водой или иным жидким поглотителем на расстоянии от передней стенки кассеты до передней стенки емкости, равным 0,25 , при этом высота емкости равна 0,25 , а длина и ширина - 1,0 . Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему, является наличие кассеты с органическим сорбентом, установленной в воздуховоде поперечно воздушному потоку на расстоянии 3 - 4 высоты воздуховода , что, с одной стороны, не нарушает закономерности завихрения воздушного потока и многократный подвод его к источнику ультрафиолетового излучения (УФ-источнику), с другой - наличие сорбента позволяет повысить эффект очистки воздуха от загрязняющих веществ. Высота кассеты, равная высоте экрана, ширина и длина, равная 1,0 , приняты из расчета формирования завихренного воздушного потока, направленного повторно на ультрафиолетовый излучатель. Наличие емкости с водой обеспечивает снижение уровня пылесодержания в воздухе. Указанные размеры установки емкости обеспечивают ненарушение динамики движения завихренного воздушного потока в противоположном направлении (от кассеты с сорбентом к УФ-излучателю). На чертеже показан общий вид устройства для очистки воздуха. Устройство содержит воздуховод 1, внутри которого перпендикулярно потоку очищаемого воздуха установлен экран 2 и кассета 3 с органическим сорбентом. В качестве органического сорбента могут быть использованы активные угли, торф, сапропель, а также некоторые полимерные материалы. Ширина и длина кассеты равна 1,0 . Высота кассеты равна высоте экрана и составляет 0,5 . На экране 2 на расстоянии 0,05 от стенки экрана 2 крепится источник 4 ультрафиолетового излучения. Расстояние между экраном 2 и кассетой 3 равно 1,0 . Под кассетой 3 с твердым сорбентом установлена емкость 5 с водой или иным жидким поглотителем. Расстояние от передней стенки емкости до передней кромки кассеты составляет 0,25 . Высота емкости равна 0,25 , длина и ширина - 1,0 . Устройство работает следующим образом. Воздушный поток, подаваемый из вытяжной вентиляции в воздуховод 1, ударяется об экран 2 и закручивается между экраном 1 и передней стенкой кассеты 3, вследствие чего с одной стороны многократно подвергается воздействию источника ультрафиолетового излучения и с другой стороны адсорбируется на органическом сорбенте. На выходе из устройства воздушный поток проходит над емкостью 5, где за счет контакта с водой или иным жидким поглотителем освобождается от пыли, после чего воздух отводится либо наружу, либо обратно в помещение. Использование предлагаемого технического решения позволит повысить эффективность очистки воздуха от токсичных, микробиологических загрязнений, а также от пыли. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
