Устройство для очистки воздуха

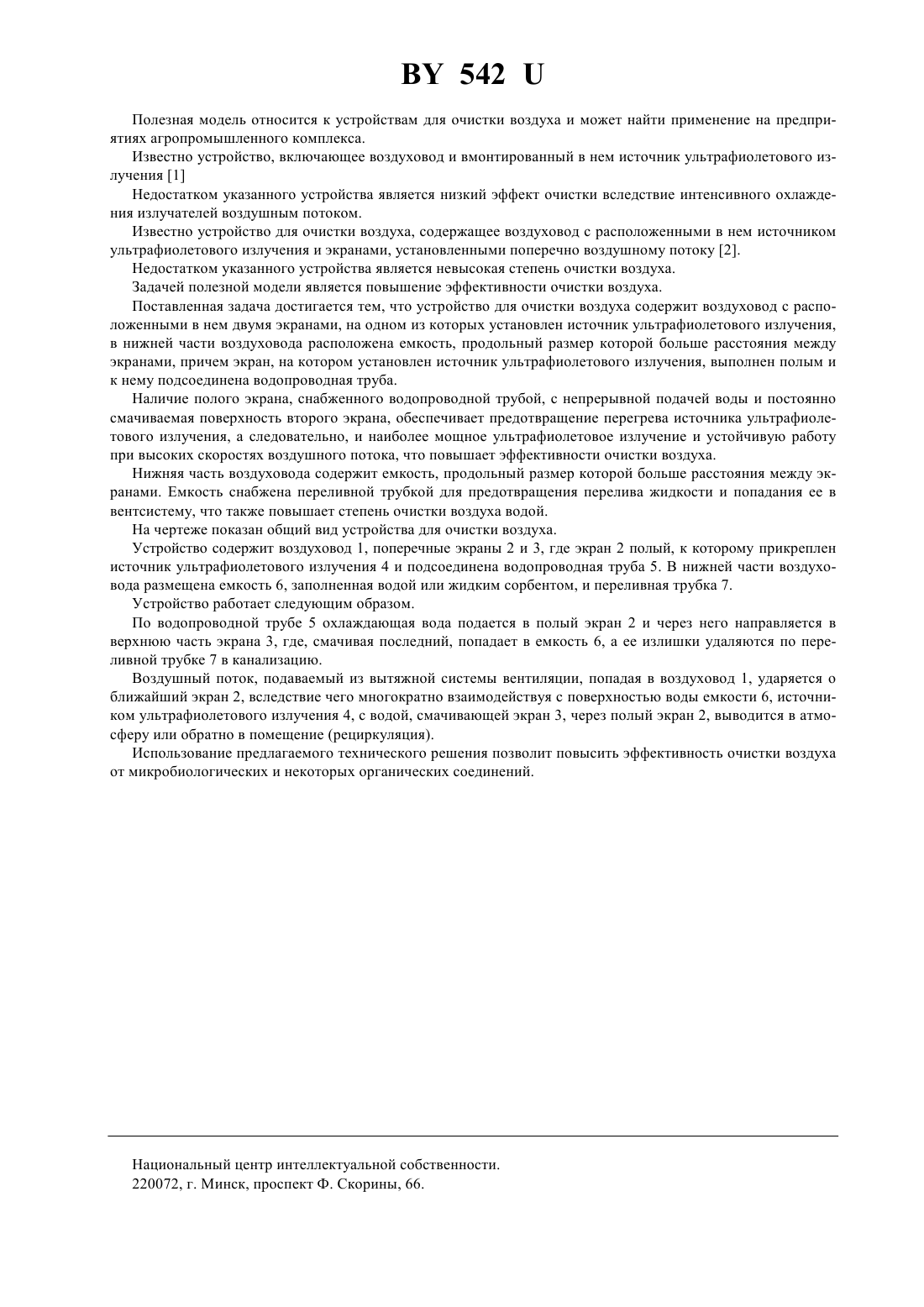

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(73) Патентообладатель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее воздуховод с двумя экранами, на одном из которых установлен источник ультрафиолетового излучения, отличающееся тем, что экран, на котором установлен источник ультрафиолетового излучения, выполнен полым и к нему подсоединена водопроводная труба, а нижняя часть воздуховода содержит емкость, продольный размер которой больше расстояния между экранами.(56) 1. Ладыжский Р.Н. Кондиционирование воздуха. - М. Пищепромиздат. 1958. - С. 272. 2. Патент РБ на полезную модель 140, 2000 (прототип). 542 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство, включающее воздуховод и вмонтированный в нем источник ультрафиолетового излучения 1 Недостатком указанного устройства является низкий эффект очистки вследствие интенсивного охлаждения излучателей воздушным потоком. Известно устройство для очистки воздуха, содержащее воздуховод с расположенными в нем источником ультрафиолетового излучения и экранами, установленными поперечно воздушному потоку 2. Недостатком указанного устройства является невысокая степень очистки воздуха. Задачей полезной модели является повышение эффективности очистки воздуха. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод с расположенными в нем двумя экранами, на одном из которых установлен источник ультрафиолетового излучения,в нижней части воздуховода расположена емкость, продольный размер которой больше расстояния между экранами, причем экран, на котором установлен источник ультрафиолетового излучения, выполнен полым и к нему подсоединена водопроводная труба. Наличие полого экрана, снабженного водопроводной трубой, с непрерывной подачей воды и постоянно смачиваемая поверхность второго экрана, обеспечивает предотвращение перегрева источника ультрафиолетового излучения, а следовательно, и наиболее мощное ультрафиолетовое излучение и устойчивую работу при высоких скоростях воздушного потока, что повышает эффективности очистки воздуха. Нижняя часть воздуховода содержит емкость, продольный размер которой больше расстояния между экранами. Емкость снабжена переливной трубкой для предотвращения перелива жидкости и попадания ее в вентсистему, что также повышает степень очистки воздуха водой. На чертеже показан общий вид устройства для очистки воздуха. Устройство содержит воздуховод 1, поперечные экраны 2 и 3, где экран 2 полый, к которому прикреплен источник ультрафиолетового излучения 4 и подсоединена водопроводная труба 5. В нижней части воздуховода размещена емкость 6, заполненная водой или жидким сорбентом, и переливная трубка 7. Устройство работает следующим образом. По водопроводной трубе 5 охлаждающая вода подается в полый экран 2 и через него направляется в верхнюю часть экрана 3, где, смачивая последний, попадает в емкость 6, а ее излишки удаляются по переливной трубке 7 в канализацию. Воздушный поток, подаваемый из вытяжной системы вентиляции, попадая в воздуховод 1, ударяется о ближайший экран 2, вследствие чего многократно взаимодействуя с поверхностью воды емкости 6, источником ультрафиолетового излучения 4, с водой, смачивающей экран 3, через полый экран 2, выводится в атмосферу или обратно в помещение (рециркуляция). Использование предлагаемого технического решения позволит повысить эффективность очистки воздуха от микробиологических и некоторых органических соединений. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
