Смеситель кормов

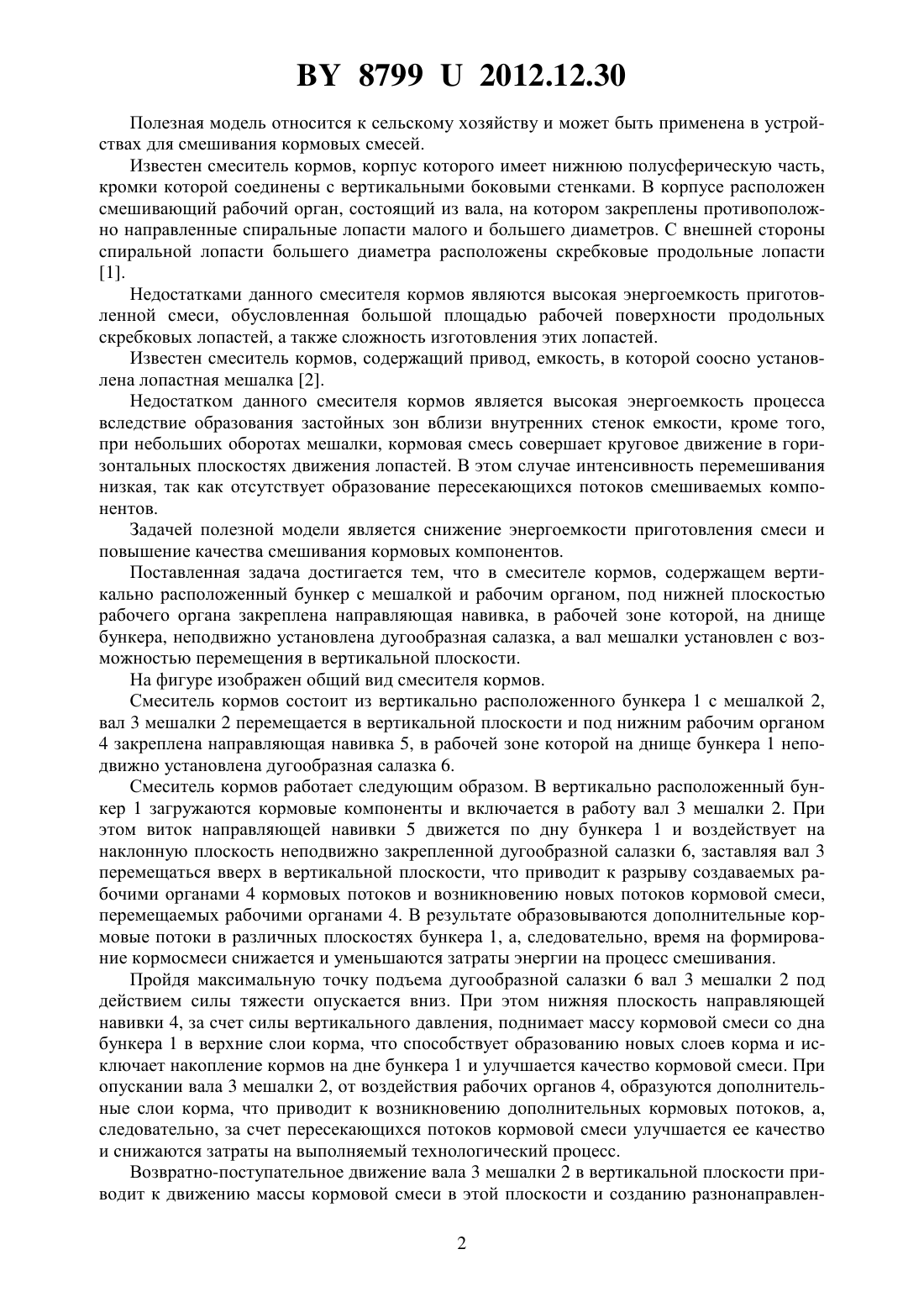

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Гургенидзе Иван Ильич Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович Гурко Алексей Владимирович Стасюкевич Сергей Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Смеситель кормов, содержащий вертикально расположенный бункер с мешалкой и рабочим органом, отличающийся тем, что под нижней плоскостью рабочего органа закреплена направляющая навивка, в рабочей зоне которой, на днище бункера, неподвижно установлена дугообразная салазка, а вал мешалки установлен с возможностью перемещения в вертикальной плоскости. 87992012.12.30 Полезная модель относится к сельскому хозяйству и может быть применена в устройствах для смешивания кормовых смесей. Известен смеситель кормов, корпус которого имеет нижнюю полусферическую часть,кромки которой соединены с вертикальными боковыми стенками. В корпусе расположен смешивающий рабочий орган, состоящий из вала, на котором закреплены противоположно направленные спиральные лопасти малого и большего диаметров. С внешней стороны спиральной лопасти большего диаметра расположены скребковые продольные лопасти 1. Недостатками данного смесителя кормов являются высокая энергоемкость приготовленной смеси, обусловленная большой площадью рабочей поверхности продольных скребковых лопастей, а также сложность изготовления этих лопастей. Известен смеситель кормов, содержащий привод, емкость, в которой соосно установлена лопастная мешалка 2. Недостатком данного смесителя кормов является высокая энергоемкость процесса вследствие образования застойных зон вблизи внутренних стенок емкости, кроме того,при небольших оборотах мешалки, кормовая смесь совершает круговое движение в горизонтальных плоскостях движения лопастей. В этом случае интенсивность перемешивания низкая, так как отсутствует образование пересекающихся потоков смешиваемых компонентов. Задачей полезной модели является снижение энергоемкости приготовления смеси и повышение качества смешивания кормовых компонентов. Поставленная задача достигается тем, что в смесителе кормов, содержащем вертикально расположенный бункер с мешалкой и рабочим органом, под нижней плоскостью рабочего органа закреплена направляющая навивка, в рабочей зоне которой, на днище бункера, неподвижно установлена дугообразная салазка, а вал мешалки установлен с возможностью перемещения в вертикальной плоскости. На фигуре изображен общий вид смесителя кормов. Смеситель кормов состоит из вертикально расположенного бункера 1 с мешалкой 2,вал 3 мешалки 2 перемещается в вертикальной плоскости и под нижним рабочим органом 4 закреплена направляющая навивка 5, в рабочей зоне которой на днище бункера 1 неподвижно установлена дугообразная салазка 6. Смеситель кормов работает следующим образом. В вертикально расположенный бункер 1 загружаются кормовые компоненты и включается в работу вал 3 мешалки 2. При этом виток направляющей навивки 5 движется по дну бункера 1 и воздействует на наклонную плоскость неподвижно закрепленной дугообразной салазки 6, заставляя вал 3 перемещаться вверх в вертикальной плоскости, что приводит к разрыву создаваемых рабочими органами 4 кормовых потоков и возникновению новых потоков кормовой смеси,перемещаемых рабочими органами 4. В результате образовываются дополнительные кормовые потоки в различных плоскостях бункера 1, а, следовательно, время на формирование кормосмеси снижается и уменьшаются затраты энергии на процесс смешивания. Пройдя максимальную точку подъема дугообразной салазки 6 вал 3 мешалки 2 под действием силы тяжести опускается вниз. При этом нижняя плоскость направляющей навивки 4, за счет силы вертикального давления, поднимает массу кормовой смеси со дна бункера 1 в верхние слои корма, что способствует образованию новых слоев корма и исключает накопление кормов на дне бункера 1 и улучшается качество кормовой смеси. При опускании вала 3 мешалки 2, от воздействия рабочих органов 4, образуются дополнительные слои корма, что приводит к возникновению дополнительных кормовых потоков, а,следовательно, за счет пересекающихся потоков кормовой смеси улучшается ее качество и снижаются затраты на выполняемый технологический процесс. Возвратно-поступательное движение вала 3 мешалки 2 в вертикальной плоскости приводит к движению массы кормовой смеси в этой плоскости и созданию разнонаправлен 2 87992012.12.30 ного движения частиц кормовой смеси, а следовательно, улучшается качество кормовой смеси и снижаются непроизводительные затраты энергии на технологический процесс. Таким образом, выполнив вал мешалки перемещающимся в вертикальной плоскости и закрепив на нем, под нижним рабочим органом, направляющую навивку, а в ее рабочей зоне на днище бункера, дугообразную салазку, обеспечивается перемещение кормовых потоков в этой плоскости. Одновременно возвратно-поступательное движение мешалки в вертикальной плоскости приводит к движению массы кормовой смеси в этой плоскости и созданию разнонаправленного движения частиц кормовой смеси, что приводит к пересечению кормовых потоков, а следовательно, улучшается качество кормовой смеси и снижаются непроизводительные затраты энергии на технологический процесс. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
