Смеситель влажных кормов

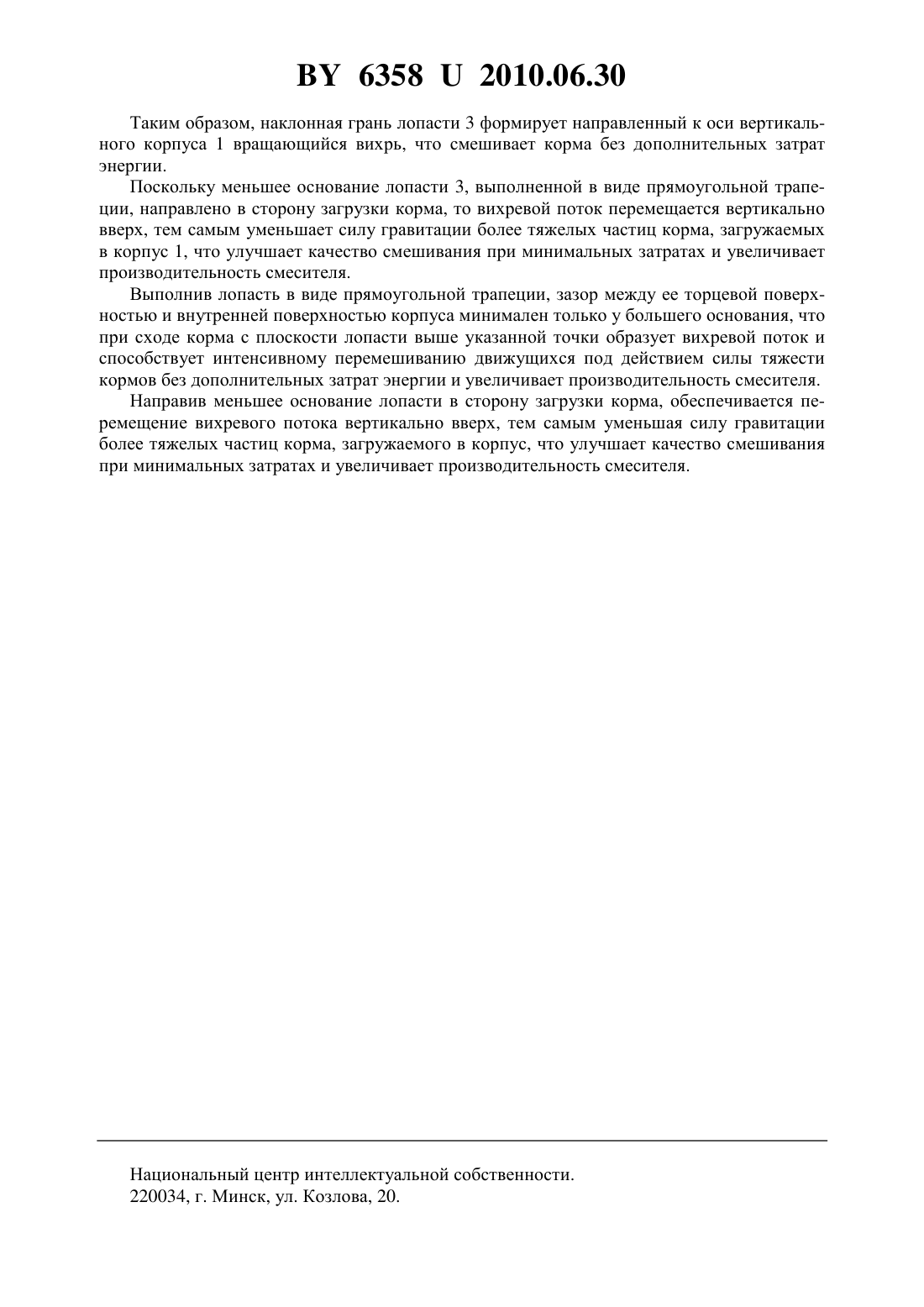

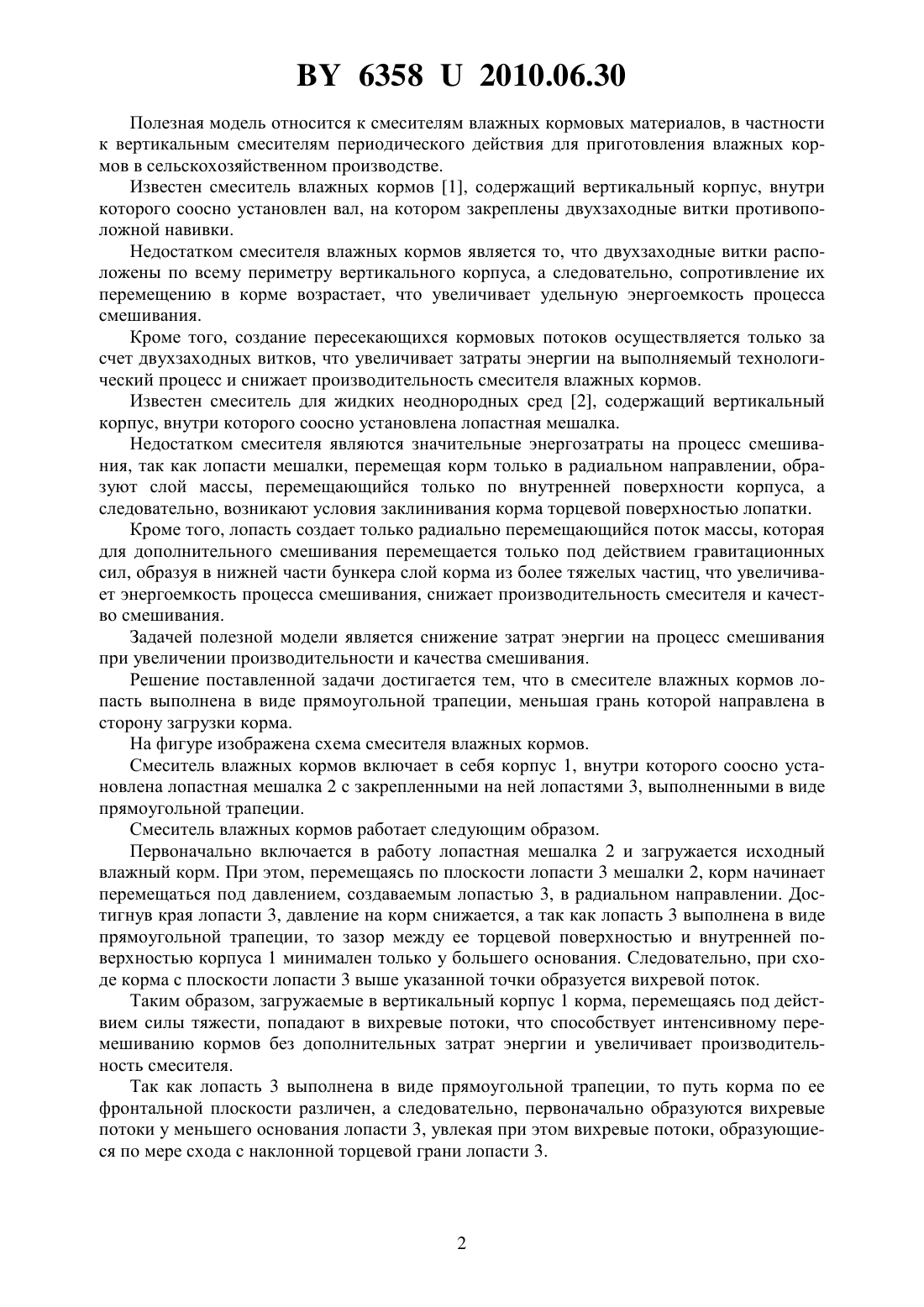

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Жуковский Михаил Андреевич Дыба Эдуард Викторович Романовская Анастасия Андреевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Смеситель влажных кормов, содержащий установленную соосно в вертикальном корпусе лопастную мешалку, отличающийся тем, что лопасти выполнены в виде прямоугольной трапеции, меньшая грань которых направлена в сторону загрузки корма. 63582010.06.30 Полезная модель относится к смесителям влажных кормовых материалов, в частности к вертикальным смесителям периодического действия для приготовления влажных кормов в сельскохозяйственном производстве. Известен смеситель влажных кормов 1, содержащий вертикальный корпус, внутри которого соосно установлен вал, на котором закреплены двухзаходные витки противоположной навивки. Недостатком смесителя влажных кормов является то, что двухзаходные витки расположены по всему периметру вертикального корпуса, а следовательно, сопротивление их перемещению в корме возрастает, что увеличивает удельную энергоемкость процесса смешивания. Кроме того, создание пересекающихся кормовых потоков осуществляется только за счет двухзаходных витков, что увеличивает затраты энергии на выполняемый технологический процесс и снижает производительность смесителя влажных кормов. Известен смеситель для жидких неоднородных сред 2, содержащий вертикальный корпус, внутри которого соосно установлена лопастная мешалка. Недостатком смесителя являются значительные энергозатраты на процесс смешивания, так как лопасти мешалки, перемещая корм только в радиальном направлении, образуют слой массы, перемещающийся только по внутренней поверхности корпуса, а следовательно, возникают условия заклинивания корма торцевой поверхностью лопатки. Кроме того, лопасть создает только радиально перемещающийся поток массы, которая для дополнительного смешивания перемещается только под действием гравитационных сил, образуя в нижней части бункера слой корма из более тяжелых частиц, что увеличивает энергоемкость процесса смешивания, снижает производительность смесителя и качество смешивания. Задачей полезной модели является снижение затрат энергии на процесс смешивания при увеличении производительности и качества смешивания. Решение поставленной задачи достигается тем, что в смесителе влажных кормов лопасть выполнена в виде прямоугольной трапеции, меньшая грань которой направлена в сторону загрузки корма. На фигуре изображена схема смесителя влажных кормов. Смеситель влажных кормов включает в себя корпус 1, внутри которого соосно установлена лопастная мешалка 2 с закрепленными на ней лопастями 3, выполненными в виде прямоугольной трапеции. Смеситель влажных кормов работает следующим образом. Первоначально включается в работу лопастная мешалка 2 и загружается исходный влажный корм. При этом, перемещаясь по плоскости лопасти 3 мешалки 2, корм начинает перемещаться под давлением, создаваемым лопастью 3, в радиальном направлении. Достигнув края лопасти 3, давление на корм снижается, а так как лопасть 3 выполнена в виде прямоугольной трапеции, то зазор между ее торцевой поверхностью и внутренней поверхностью корпуса 1 минимален только у большего основания. Следовательно, при сходе корма с плоскости лопасти 3 выше указанной точки образуется вихревой поток. Таким образом, загружаемые в вертикальный корпус 1 корма, перемещаясь под действием силы тяжести, попадают в вихревые потоки, что способствует интенсивному перемешиванию кормов без дополнительных затрат энергии и увеличивает производительность смесителя. Так как лопасть 3 выполнена в виде прямоугольной трапеции, то путь корма по ее фронтальной плоскости различен, а следовательно, первоначально образуются вихревые потоки у меньшего основания лопасти 3, увлекая при этом вихревые потоки, образующиеся по мере схода с наклонной торцевой грани лопасти 3. 63582010.06.30 Таким образом, наклонная грань лопасти 3 формирует направленный к оси вертикального корпуса 1 вращающийся вихрь, что смешивает корма без дополнительных затрат энергии. Поскольку меньшее основание лопасти 3, выполненной в виде прямоугольной трапеции, направлено в сторону загрузки корма, то вихревой поток перемещается вертикально вверх, тем самым уменьшает силу гравитации более тяжелых частиц корма, загружаемых в корпус 1, что улучшает качество смешивания при минимальных затратах и увеличивает производительность смесителя. Выполнив лопасть в виде прямоугольной трапеции, зазор между ее торцевой поверхностью и внутренней поверхностью корпуса минимален только у большего основания, что при сходе корма с плоскости лопасти выше указанной точки образует вихревой поток и способствует интенсивному перемешиванию движущихся под действием силы тяжести кормов без дополнительных затрат энергии и увеличивает производительность смесителя. Направив меньшее основание лопасти в сторону загрузки корма, обеспечивается перемещение вихревого потока вертикально вверх, тем самым уменьшая силу гравитации более тяжелых частиц корма, загружаемого в корпус, что улучшает качество смешивания при минимальных затратах и увеличивает производительность смесителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
