Смеситель кормов

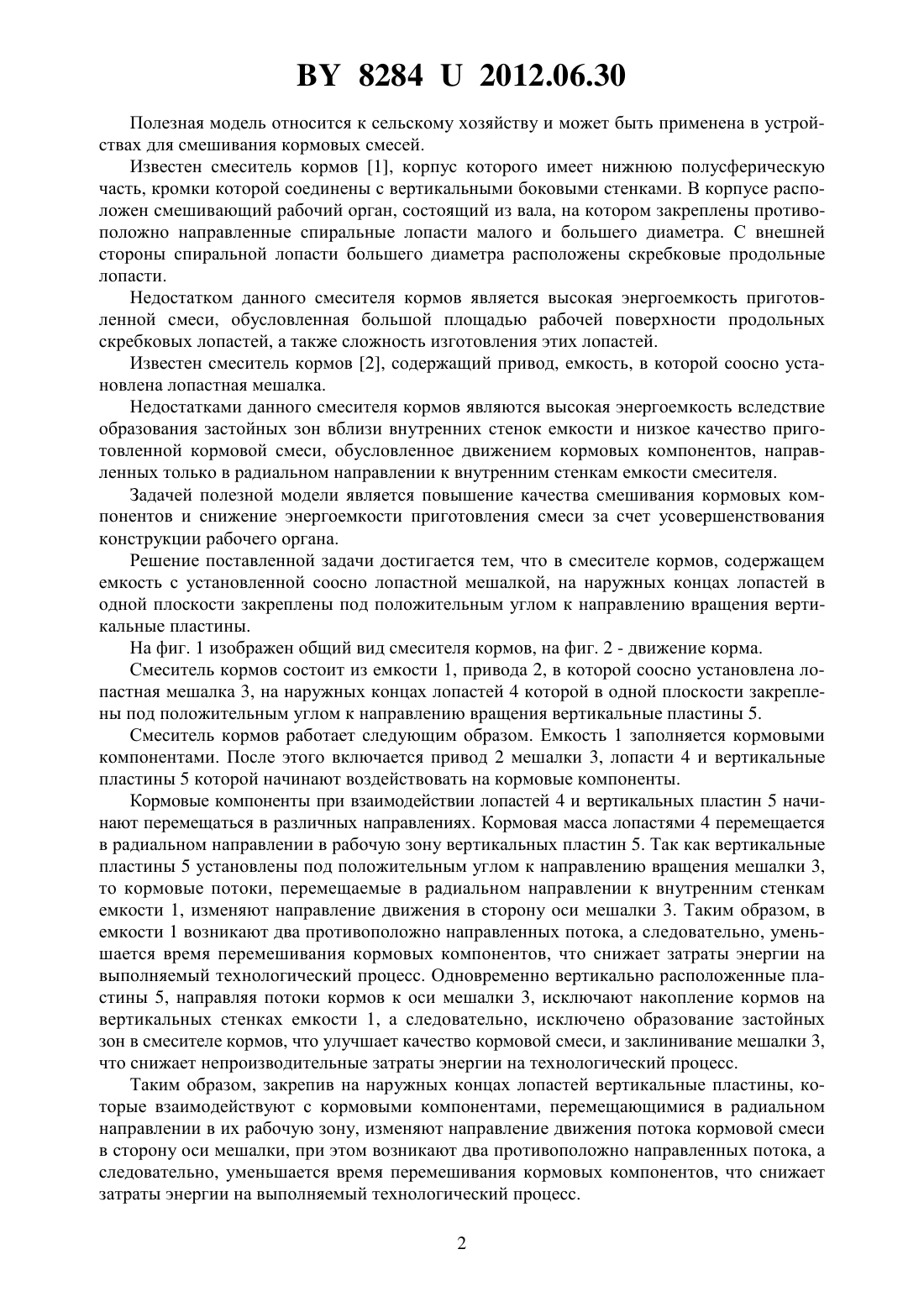

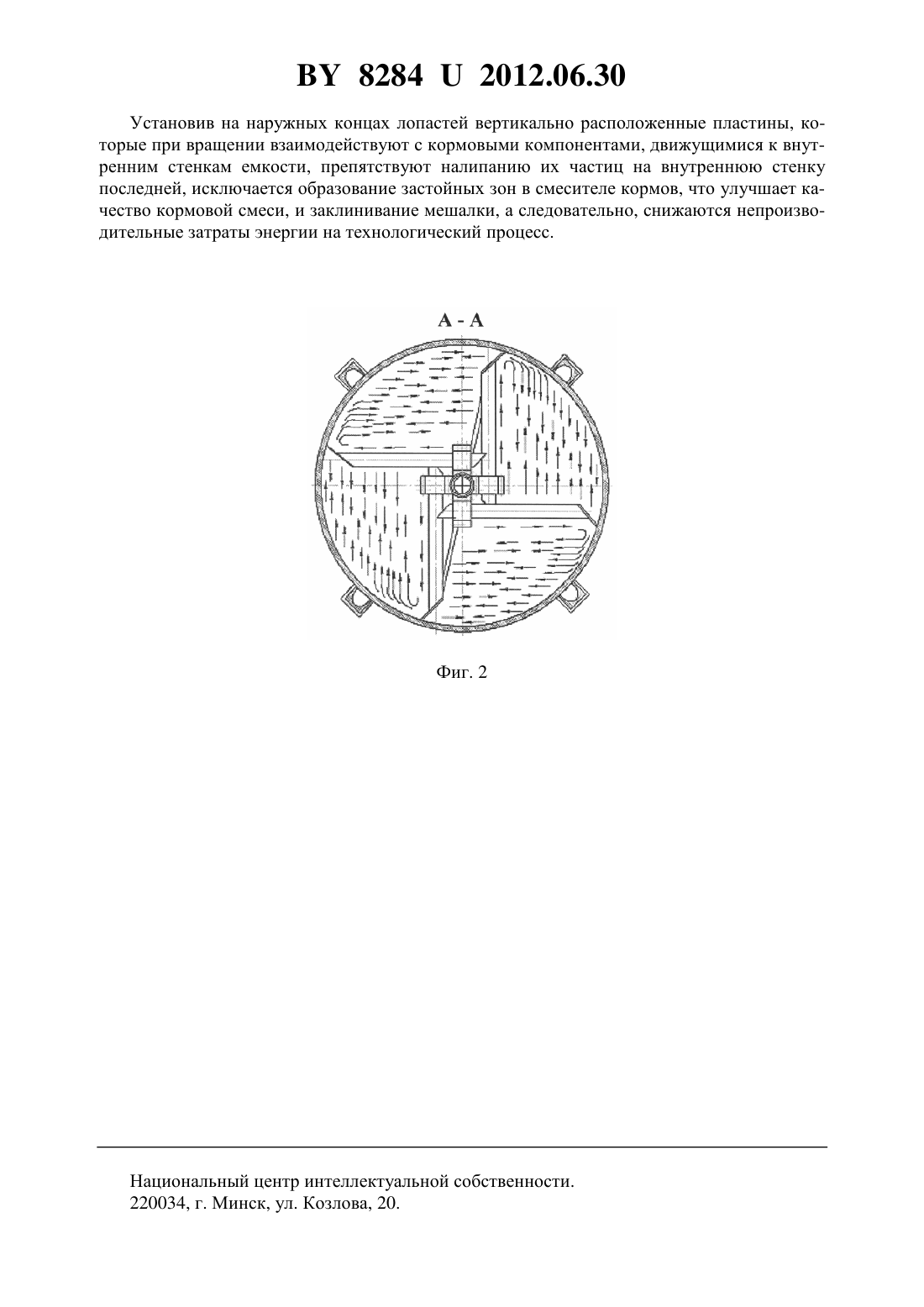

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Смеситель кормов, содержащий емкость с установленной соосно лопастной мешалкой, отличающийся тем, что на наружных концах лопастей в одной плоскости закреплены под положительным углом к направлению вращения вертикальные пластины.(56) 1. Патент Японии 62-5647, МПК 01 7/08, 1987. 2. Патент Республики Беларусь 6358, МПК 01 7/08, 2010. 82842012.06.30 Полезная модель относится к сельскому хозяйству и может быть применена в устройствах для смешивания кормовых смесей. Известен смеситель кормов 1, корпус которого имеет нижнюю полусферическую часть, кромки которой соединены с вертикальными боковыми стенками. В корпусе расположен смешивающий рабочий орган, состоящий из вала, на котором закреплены противоположно направленные спиральные лопасти малого и большего диаметра. С внешней стороны спиральной лопасти большего диаметра расположены скребковые продольные лопасти. Недостатком данного смесителя кормов является высокая энергоемкость приготовленной смеси, обусловленная большой площадью рабочей поверхности продольных скребковых лопастей, а также сложность изготовления этих лопастей. Известен смеситель кормов 2, содержащий привод, емкость, в которой соосно установлена лопастная мешалка. Недостатками данного смесителя кормов являются высокая энергоемкость вследствие образования застойных зон вблизи внутренних стенок емкости и низкое качество приготовленной кормовой смеси, обусловленное движением кормовых компонентов, направленных только в радиальном направлении к внутренним стенкам емкости смесителя. Задачей полезной модели является повышение качества смешивания кормовых компонентов и снижение энергоемкости приготовления смеси за счет усовершенствования конструкции рабочего органа. Решение поставленной задачи достигается тем, что в смесителе кормов, содержащем емкость с установленной соосно лопастной мешалкой, на наружных концах лопастей в одной плоскости закреплены под положительным углом к направлению вращения вертикальные пластины. На фиг. 1 изображен общий вид смесителя кормов, на фиг. 2 - движение корма. Смеситель кормов состоит из емкости 1, привода 2, в которой соосно установлена лопастная мешалка 3, на наружных концах лопастей 4 которой в одной плоскости закреплены под положительным углом к направлению вращения вертикальные пластины 5. Смеситель кормов работает следующим образом. Емкость 1 заполняется кормовыми компонентами. После этого включается привод 2 мешалки 3, лопасти 4 и вертикальные пластины 5 которой начинают воздействовать на кормовые компоненты. Кормовые компоненты при взаимодействии лопастей 4 и вертикальных пластин 5 начинают перемещаться в различных направлениях. Кормовая масса лопастями 4 перемещается в радиальном направлении в рабочую зону вертикальных пластин 5. Так как вертикальные пластины 5 установлены под положительным углом к направлению вращения мешалки 3,то кормовые потоки, перемещаемые в радиальном направлении к внутренним стенкам емкости 1, изменяют направление движения в сторону оси мешалки 3. Таким образом, в емкости 1 возникают два противоположно направленных потока, а следовательно, уменьшается время перемешивания кормовых компонентов, что снижает затраты энергии на выполняемый технологический процесс. Одновременно вертикально расположенные пластины 5, направляя потоки кормов к оси мешалки 3, исключают накопление кормов на вертикальных стенках емкости 1, а следовательно, исключено образование застойных зон в смесителе кормов, что улучшает качество кормовой смеси, и заклинивание мешалки 3,что снижает непроизводительные затраты энергии на технологический процесс. Таким образом, закрепив на наружных концах лопастей вертикальные пластины, которые взаимодействуют с кормовыми компонентами, перемещающимися в радиальном направлении в их рабочую зону, изменяют направление движения потока кормовой смеси в сторону оси мешалки, при этом возникают два противоположно направленных потока, а следовательно, уменьшается время перемешивания кормовых компонентов, что снижает затраты энергии на выполняемый технологический процесс. 2 82842012.06.30 Установив на наружных концах лопастей вертикально расположенные пластины, которые при вращении взаимодействуют с кормовыми компонентами, движущимися к внутренним стенкам емкости, препятствуют налипанию их частиц на внутреннюю стенку последней, исключается образование застойных зон в смесителе кормов, что улучшает качество кормовой смеси, и заклинивание мешалки, а следовательно, снижаются непроизводительные затраты энергии на технологический процесс. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
