Фильтрующая корзина для соковыжималки

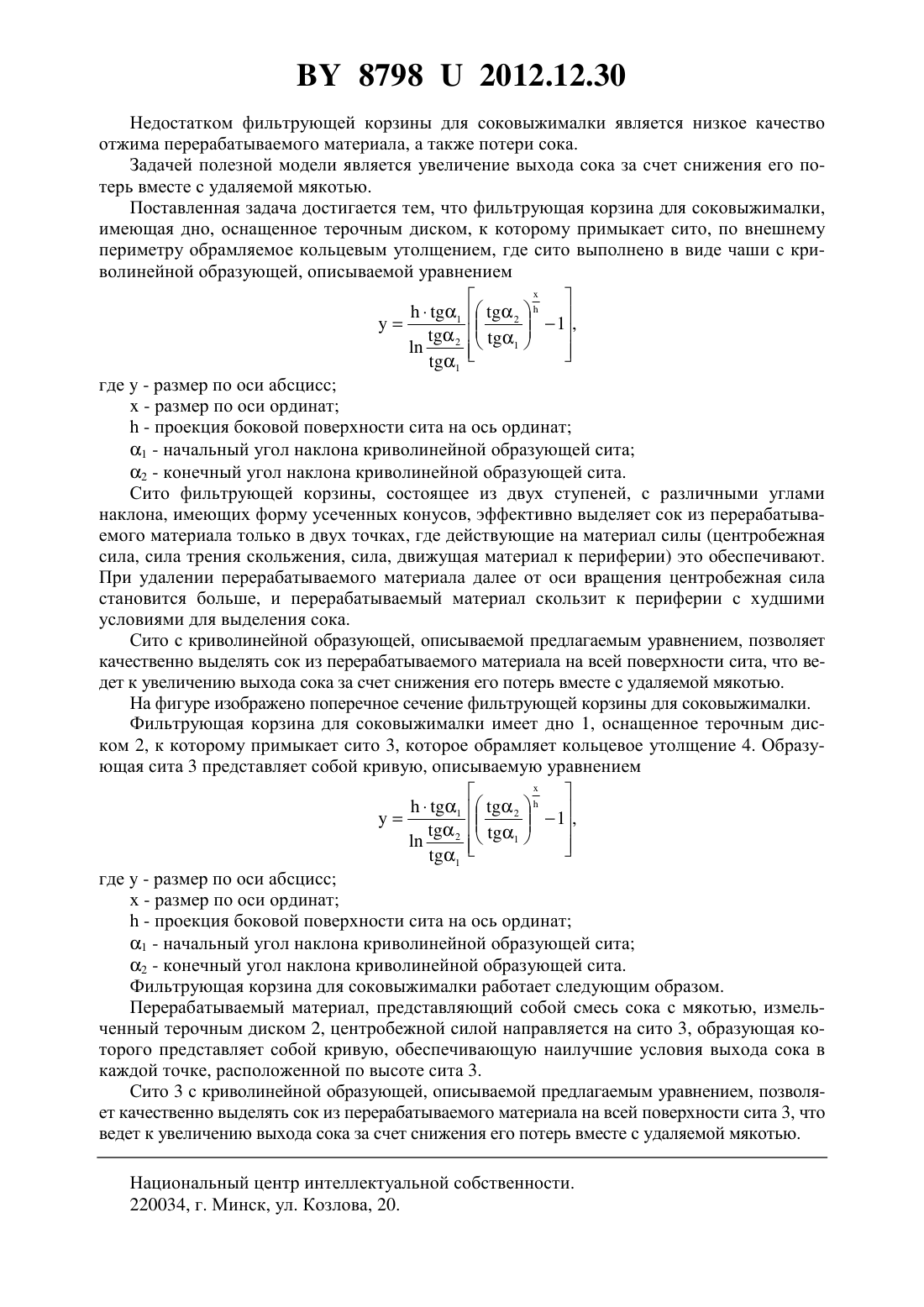

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФИЛЬТРУЮЩАЯ КОРЗИНА ДЛЯ СОКОВЫЖИМАЛКИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Романюк Николай Николаевич Астрахан Борис Моисеевич Курьян Елена Сергеевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Фильтрующая корзина для соковыжималки, имеющая дно, оснащенное терочным диском, к которому примыкает сито, которое обрамляет кольцевое утолщение, отличающаяся тем, что сито выполнено в виде чаши с криволинейной образующей, описываемой уравнением 1 где- размер по оси абсцисс- размер по оси ординат- проекция боковой поверхности сита на ось ординат 1 - начальный угол наклона криволинейной образующей сита 2 - конечный угол наклона криволинейной образующей сита.(56) 1. Патент на изобретение РФ 2373823 С 1, МПК 47 19/02, 2009. Полезная модель относится к фильтрующей корзине для соковыжималки. Известна фильтрующая корзина для соковыжималки 1, имеющая дно, оснащенное терочным диском, к которому примыкает конически расширяющееся сито, состоящее из двух ступеней, с различными углами наклона, которое обрамляет кольцевое утолщение. 87982012.12.30 Недостатком фильтрующей корзины для соковыжималки является низкое качество отжима перерабатываемого материала, а также потери сока. Задачей полезной модели является увеличение выхода сока за счет снижения его потерь вместе с удаляемой мякотью. Поставленная задача достигается тем, что фильтрующая корзина для соковыжималки,имеющая дно, оснащенное терочным диском, к которому примыкает сито, по внешнему периметру обрамляемое кольцевым утолщением, где сито выполнено в виде чаши с криволинейной образующей, описываемой уравнением 1 где- размер по оси абсцисс- размер по оси ординат- проекция боковой поверхности сита на ось ординат 1 - начальный угол наклона криволинейной образующей сита 2 - конечный угол наклона криволинейной образующей сита. Сито фильтрующей корзины, состоящее из двух ступеней, с различными углами наклона, имеющих форму усеченных конусов, эффективно выделяет сок из перерабатываемого материала только в двух точках, где действующие на материал силы (центробежная сила, сила трения скольжения, сила, движущая материал к периферии) это обеспечивают. При удалении перерабатываемого материала далее от оси вращения центробежная сила становится больше, и перерабатываемый материал скользит к периферии с худшими условиями для выделения сока. Сито с криволинейной образующей, описываемой предлагаемым уравнением, позволяет качественно выделять сок из перерабатываемого материала на всей поверхности сита, что ведет к увеличению выхода сока за счет снижения его потерь вместе с удаляемой мякотью. На фигуре изображено поперечное сечение фильтрующей корзины для соковыжималки. Фильтрующая корзина для соковыжималки имеет дно 1, оснащенное терочным диском 2, к которому примыкает сито 3, которое обрамляет кольцевое утолщение 4. Образующая сита 3 представляет собой кривую, описываемую уравнением 1 где- размер по оси абсцисс х - размер по оси ординат- проекция боковой поверхности сита на ось ординат 1 - начальный угол наклона криволинейной образующей сита 2 - конечный угол наклона криволинейной образующей сита. Фильтрующая корзина для соковыжималки работает следующим образом. Перерабатываемый материал, представляющий собой смесь сока с мякотью, измельченный терочным диском 2, центробежной силой направляется на сито 3, образующая которого представляет собой кривую, обеспечивающую наилучшие условия выхода сока в каждой точке, расположенной по высоте сита 3. Сито 3 с криволинейной образующей, описываемой предлагаемым уравнением, позволяет качественно выделять сок из перерабатываемого материала на всей поверхности сита 3, что ведет к увеличению выхода сока за счет снижения его потерь вместе с удаляемой мякотью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
