Смеситель-раздатчик кормов

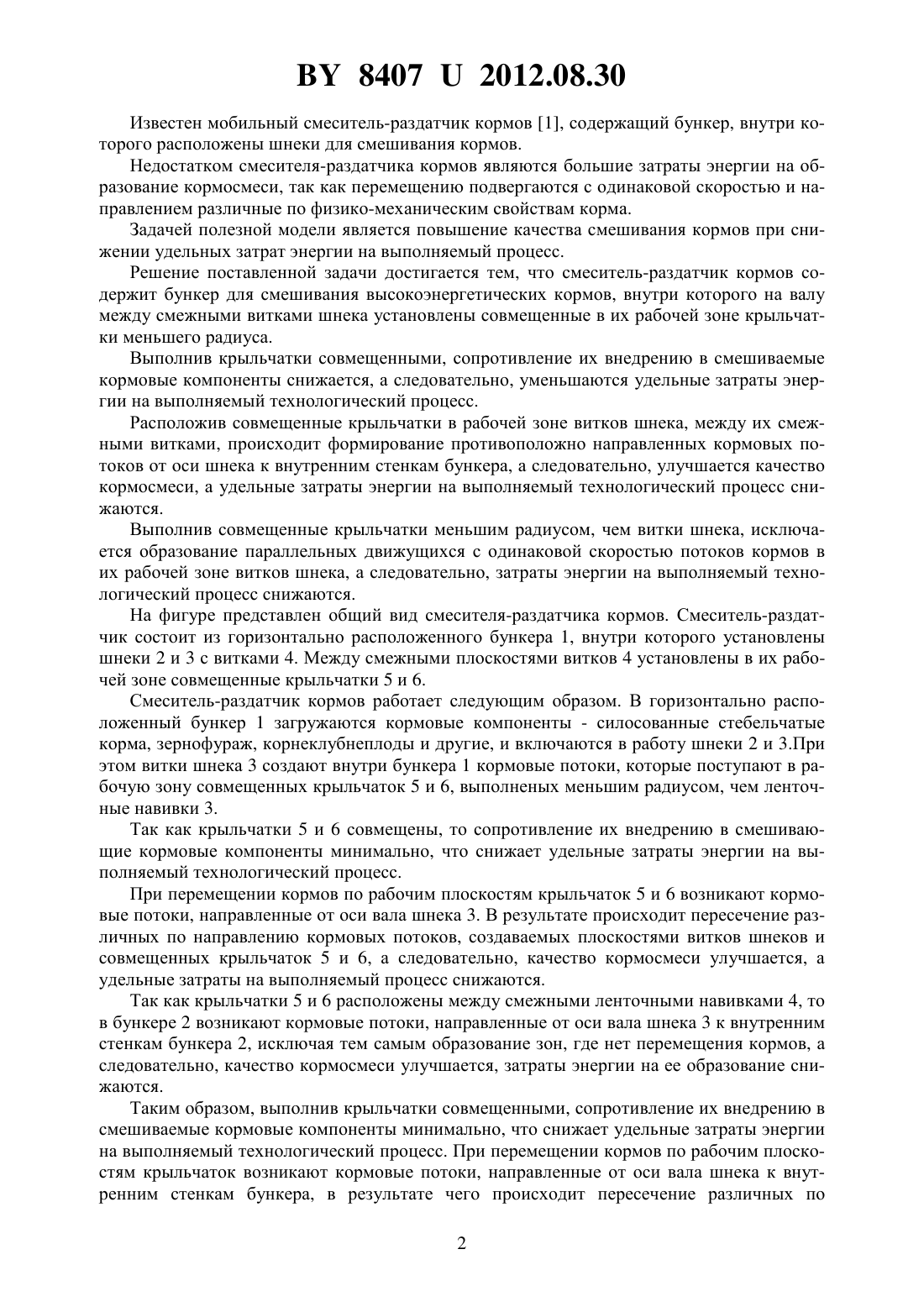

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Казаровец Николай Владимирович Шило Иван Николаевич Передня Владимир Иванович Дашков Владимир Николаевич Китун Антон Владимирович Мацкевич Николай Степанович Фурс Сергей Сергеевич Шауро Виталий Витальевич Савицкий Олег Иосифович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Смеситель-раздатчик кормов, содержащий бункер для смешивания высокоэнергетических кормов, вал со шнеками, отличающийся тем, что между смежными витками шнека установлены совмещенные в их рабочей зоне крыльчатки меньшего радиуса. Полезная модель относится к сельскому хозяйству, в частности к машинам для раздачи кормов на животноводческих фермах. 84072012.08.30 Известен мобильный смеситель-раздатчик кормов 1, содержащий бункер, внутри которого расположены шнеки для смешивания кормов. Недостатком смесителя-раздатчика кормов являются большие затраты энергии на образование кормосмеси, так как перемещению подвергаются с одинаковой скоростью и направлением различные по физико-механическим свойствам корма. Задачей полезной модели является повышение качества смешивания кормов при снижении удельных затрат энергии на выполняемый процесс. Решение поставленной задачи достигается тем, что смеситель-раздатчик кормов содержит бункер для смешивания высокоэнергетических кормов, внутри которого на валу между смежными витками шнека установлены совмещенные в их рабочей зоне крыльчатки меньшего радиуса. Выполнив крыльчатки совмещенными, сопротивление их внедрению в смешиваемые кормовые компоненты снижается, а следовательно, уменьшаются удельные затраты энергии на выполняемый технологический процесс. Расположив совмещенные крыльчатки в рабочей зоне витков шнека, между их смежными витками, происходит формирование противоположно направленных кормовых потоков от оси шнека к внутренним стенкам бункера, а следовательно, улучшается качество кормосмеси, а удельные затраты энергии на выполняемый технологический процесс снижаются. Выполнив совмещенные крыльчатки меньшим радиусом, чем витки шнека, исключается образование параллельных движущихся с одинаковой скоростью потоков кормов в их рабочей зоне витков шнека, а следовательно, затраты энергии на выполняемый технологический процесс снижаются. На фигуре представлен общий вид смесителя-раздатчика кормов. Смеситель-раздатчик состоит из горизонтально расположенного бункера 1, внутри которого установлены шнеки 2 и 3 с витками 4. Между смежными плоскостями витков 4 установлены в их рабочей зоне совмещенные крыльчатки 5 и 6. Смеситель-раздатчик кормов работает следующим образом. В горизонтально расположенный бункер 1 загружаются кормовые компоненты - силосованные стебельчатые корма, зернофураж, корнеклубнеплоды и другие, и включаются в работу шнеки 2 и 3.При этом витки шнека 3 создают внутри бункера 1 кормовые потоки, которые поступают в рабочую зону совмещенных крыльчаток 5 и 6, выполненых меньшим радиусом, чем ленточные навивки 3. Так как крыльчатки 5 и 6 совмещены, то сопротивление их внедрению в смешивающие кормовые компоненты минимально, что снижает удельные затраты энергии на выполняемый технологический процесс. При перемещении кормов по рабочим плоскостям крыльчаток 5 и 6 возникают кормовые потоки, направленные от оси вала шнека 3. В результате происходит пересечение различных по направлению кормовых потоков, создаваемых плоскостями витков шнеков и совмещенных крыльчаток 5 и 6, а следовательно, качество кормосмеси улучшается, а удельные затраты на выполняемый процесс снижаются. Так как крыльчатки 5 и 6 расположены между смежными ленточными навивками 4, то в бункере 2 возникают кормовые потоки, направленные от оси вала шнека 3 к внутренним стенкам бункера 2, исключая тем самым образование зон, где нет перемещения кормов, а следовательно, качество кормосмеси улучшается, затраты энергии на ее образование снижаются. Таким образом, выполнив крыльчатки совмещенными, сопротивление их внедрению в смешиваемые кормовые компоненты минимально, что снижает удельные затраты энергии на выполняемый технологический процесс. При перемещении кормов по рабочим плоскостям крыльчаток возникают кормовые потоки, направленные от оси вала шнека к внутренним стенкам бункера, в результате чего происходит пересечение различных по 2 84072012.08.30 направлению и скорости от витков шнека, а следовательно, качество кормосмеси улучшается при снижении удельных затрат энергии на выполняемый технологический процесс. Расположив крыльчатки между смежными ленточными навивками в бункере возникают кормовые потоки, направленные от оси вала шнека к внутренним стенкам бункера,исключая тем самым образование зон, где нет перемещения кормов, а следовательно, качество кормосмеси улучшается, а затраты энергии на ее образование снижаются. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
