Устройство для разборной заделки концов рукавов высокого давления

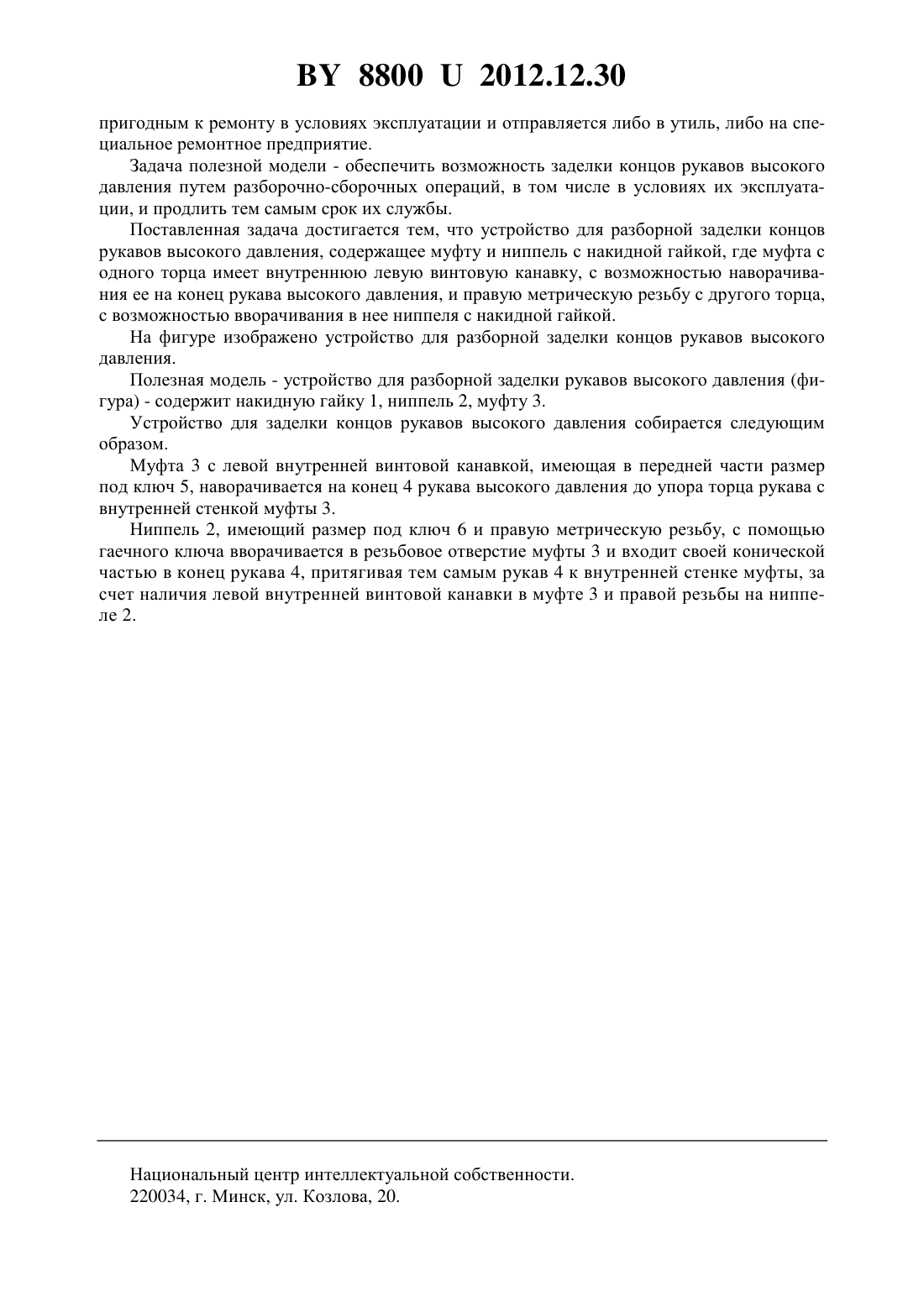

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗБОРНОЙ ЗАДЕЛКИ КОНЦОВ РУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Жданко Дмитрий Анатольевич Бушейко Виктор Серафимович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для разборной заделки концов рукавов высокого давления, содержащее муфту и ниппель с гайкой, отличающееся тем, что муфта с одного торца имеет внутреннюю левую винтовую канавку, с возможностью наворачивания ее на конец рукава высокого давления, и правую метрическую резьбу с другого торца, с возможностью вворачивания в нее ниппеля с накидной гайкой. Полезная модель относится к машиностроению, а именно к заделке концов рукавов высокого давления, применяющихся в гидравлических и пневматических системах. Известно устройство для заделки концов рукавов высокого давления, содержащее муфту и ниппель с накидной гайкой, где муфта путем ее обжатия в нескольких местах жестко соединена с концом рукава высокого давления, посаженного на ниппель 1. Недостатками известного устройства являются потребность в сложном оборудовании для обжатия и то, что при разрыве рукава в месте заделки его концов он оказывается не 88002012.12.30 пригодным к ремонту в условиях эксплуатации и отправляется либо в утиль, либо на специальное ремонтное предприятие. Задача полезной модели - обеспечить возможность заделки концов рукавов высокого давления путем разборочно-сборочных операций, в том числе в условиях их эксплуатации, и продлить тем самым срок их службы. Поставленная задача достигается тем, что устройство для разборной заделки концов рукавов высокого давления, содержащее муфту и ниппель с накидной гайкой, где муфта с одного торца имеет внутреннюю левую винтовую канавку, с возможностью наворачивания ее на конец рукава высокого давления, и правую метрическую резьбу с другого торца,с возможностью вворачивания в нее ниппеля с накидной гайкой. На фигуре изображено устройство для разборной заделки концов рукавов высокого давления. Полезная модель - устройство для разборной заделки рукавов высокого давления (фигура) - содержит накидную гайку 1, ниппель 2, муфту 3. Устройство для заделки концов рукавов высокого давления собирается следующим образом. Муфта 3 с левой внутренней винтовой канавкой, имеющая в передней части размер под ключ 5, наворачивается на конец 4 рукава высокого давления до упора торца рукава с внутренней стенкой муфты 3. Ниппель 2, имеющий размер под ключ 6 и правую метрическую резьбу, с помощью гаечного ключа вворачивается в резьбовое отверстие муфты 3 и входит своей конической частью в конец рукава 4, притягивая тем самым рукав 4 к внутренней стенке муфты, за счет наличия левой внутренней винтовой канавки в муфте 3 и правой резьбы на ниппеле 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
