Смеситель кормов

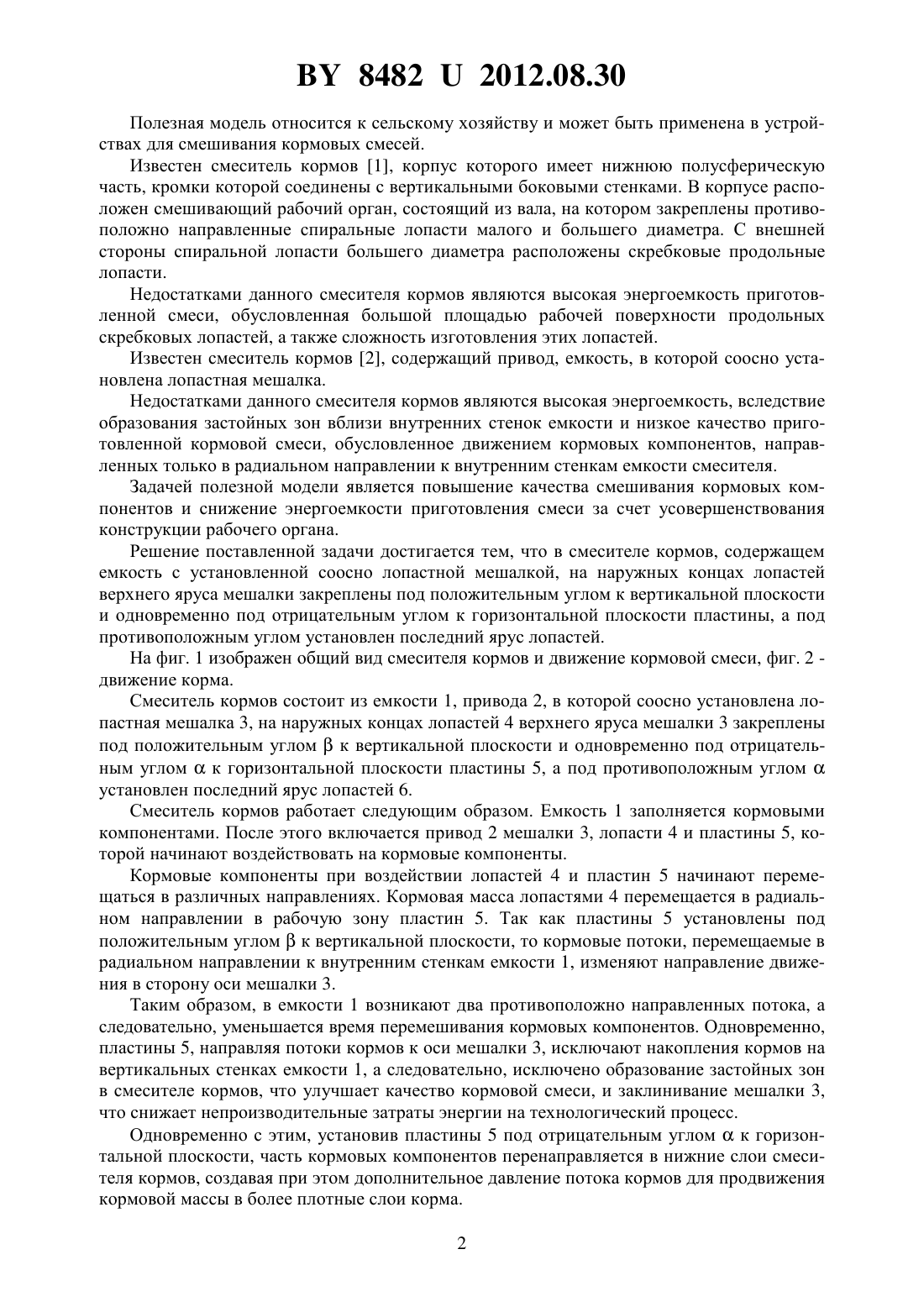

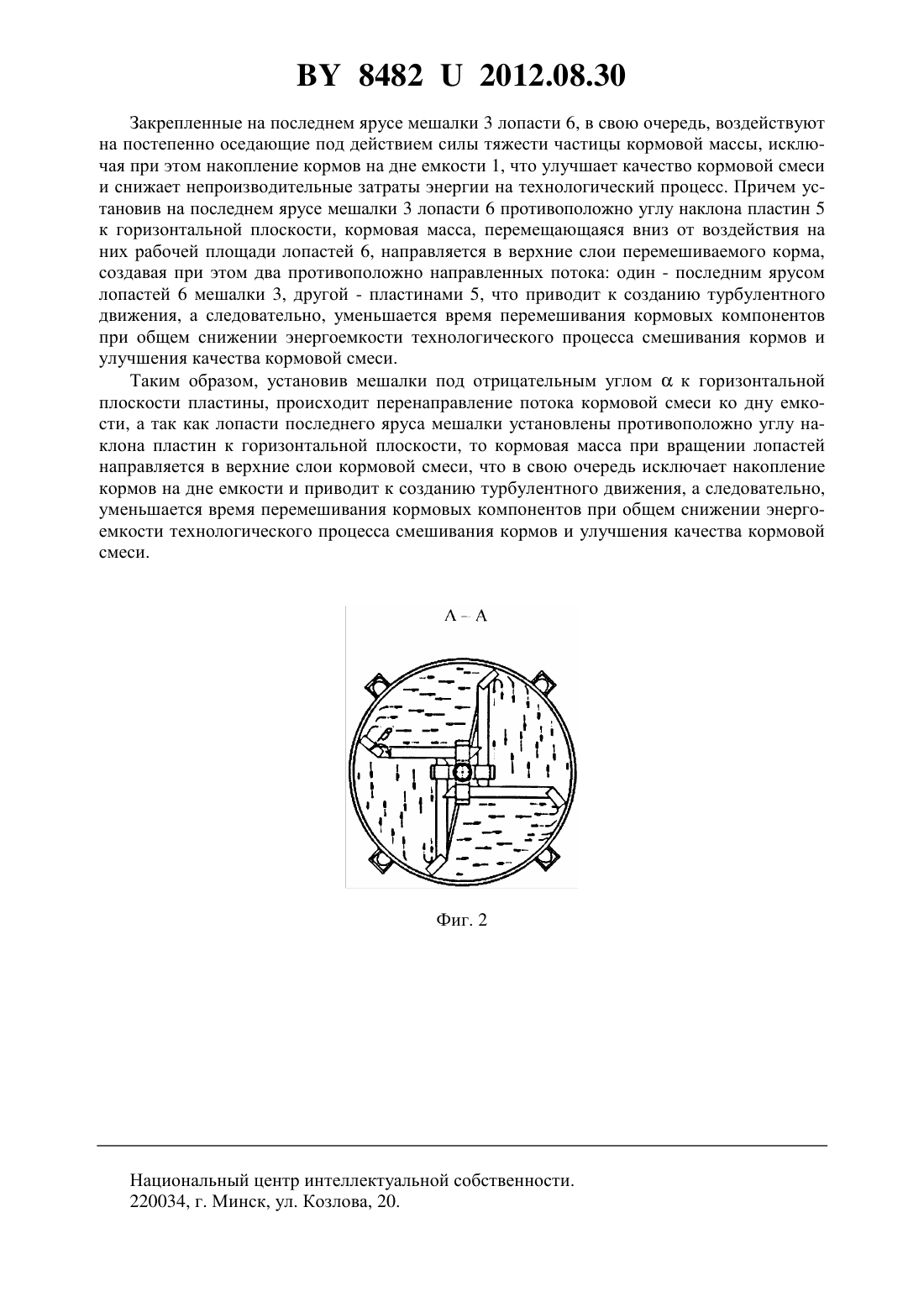

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Смеситель кормов, содержащий емкость с установленной соосно лопастной мешалкой, отличающийся тем, что на наружных концах лопастей верхнего яруса мешалки закреплены под положительным углом к вертикальной плоскости и одновременно под отрицательным углом к горизонтальной плоскости пластины, а под противоположным углом установлен последний ярус лопастей.(56) 1. Патент Японии 62-5647, МПК 01 7/08, 1987. 2. Патент Республики Беларусь 6358, МПК 01 7/08, 2010. 84822012.08.30 Полезная модель относится к сельскому хозяйству и может быть применена в устройствах для смешивания кормовых смесей. Известен смеситель кормов 1, корпус которого имеет нижнюю полусферическую часть, кромки которой соединены с вертикальными боковыми стенками. В корпусе расположен смешивающий рабочий орган, состоящий из вала, на котором закреплены противоположно направленные спиральные лопасти малого и большего диаметра. С внешней стороны спиральной лопасти большего диаметра расположены скребковые продольные лопасти. Недостатками данного смесителя кормов являются высокая энергоемкость приготовленной смеси, обусловленная большой площадью рабочей поверхности продольных скребковых лопастей, а также сложность изготовления этих лопастей. Известен смеситель кормов 2, содержащий привод, емкость, в которой соосно установлена лопастная мешалка. Недостатками данного смесителя кормов являются высокая энергоемкость, вследствие образования застойных зон вблизи внутренних стенок емкости и низкое качество приготовленной кормовой смеси, обусловленное движением кормовых компонентов, направленных только в радиальном направлении к внутренним стенкам емкости смесителя. Задачей полезной модели является повышение качества смешивания кормовых компонентов и снижение энергоемкости приготовления смеси за счет усовершенствования конструкции рабочего органа. Решение поставленной задачи достигается тем, что в смесителе кормов, содержащем емкость с установленной соосно лопастной мешалкой, на наружных концах лопастей верхнего яруса мешалки закреплены под положительным углом к вертикальной плоскости и одновременно под отрицательным углом к горизонтальной плоскости пластины, а под противоположным углом установлен последний ярус лопастей. На фиг. 1 изображен общий вид смесителя кормов и движение кормовой смеси, фиг. 2 движение корма. Смеситель кормов состоит из емкости 1, привода 2, в которой соосно установлена лопастная мешалка 3, на наружных концах лопастей 4 верхнего яруса мешалки 3 закреплены под положительным угломк вертикальной плоскости и одновременно под отрицательным угломк горизонтальной плоскости пластины 5, а под противоположным угломустановлен последний ярус лопастей 6. Смеситель кормов работает следующим образом. Емкость 1 заполняется кормовыми компонентами. После этого включается привод 2 мешалки 3, лопасти 4 и пластины 5, которой начинают воздействовать на кормовые компоненты. Кормовые компоненты при воздействии лопастей 4 и пластин 5 начинают перемещаться в различных направлениях. Кормовая масса лопастями 4 перемещается в радиальном направлении в рабочую зону пластин 5. Так как пластины 5 установлены под положительным угломк вертикальной плоскости, то кормовые потоки, перемещаемые в радиальном направлении к внутренним стенкам емкости 1, изменяют направление движения в сторону оси мешалки 3. Таким образом, в емкости 1 возникают два противоположно направленных потока, а следовательно, уменьшается время перемешивания кормовых компонентов. Одновременно,пластины 5, направляя потоки кормов к оси мешалки 3, исключают накопления кормов на вертикальных стенках емкости 1, а следовательно, исключено образование застойных зон в смесителе кормов, что улучшает качество кормовой смеси, и заклинивание мешалки 3,что снижает непроизводительные затраты энергии на технологический процесс. Одновременно с этим, установив пластины 5 под отрицательным угломк горизонтальной плоскости, часть кормовых компонентов перенаправляется в нижние слои смесителя кормов, создавая при этом дополнительное давление потока кормов для продвижения кормовой массы в более плотные слои корма. 2 84822012.08.30 Закрепленные на последнем ярусе мешалки 3 лопасти 6, в свою очередь, воздействуют на постепенно оседающие под действием силы тяжести частицы кормовой массы, исключая при этом накопление кормов на дне емкости 1, что улучшает качество кормовой смеси и снижает непроизводительные затраты энергии на технологический процесс. Причем установив на последнем ярусе мешалки 3 лопасти 6 противоположно углу наклона пластин 5 к горизонтальной плоскости, кормовая масса, перемещающаяся вниз от воздействия на них рабочей площади лопастей 6, направляется в верхние слои перемешиваемого корма,создавая при этом два противоположно направленных потока один - последним ярусом лопастей 6 мешалки 3, другой - пластинами 5, что приводит к созданию турбулентного движения, а следовательно, уменьшается время перемешивания кормовых компонентов при общем снижении энергоемкости технологического процесса смешивания кормов и улучшения качества кормовой смеси. Таким образом, установив мешалки под отрицательным угломк горизонтальной плоскости пластины, происходит перенаправление потока кормовой смеси ко дну емкости, а так как лопасти последнего яруса мешалки установлены противоположно углу наклона пластин к горизонтальной плоскости, то кормовая масса при вращении лопастей направляется в верхние слои кормовой смеси, что в свою очередь исключает накопление кормов на дне емкости и приводит к созданию турбулентного движения, а следовательно,уменьшается время перемешивания кормовых компонентов при общем снижении энергоемкости технологического процесса смешивания кормов и улучшения качества кормовой смеси. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
