Насос-погрузчик для навоза

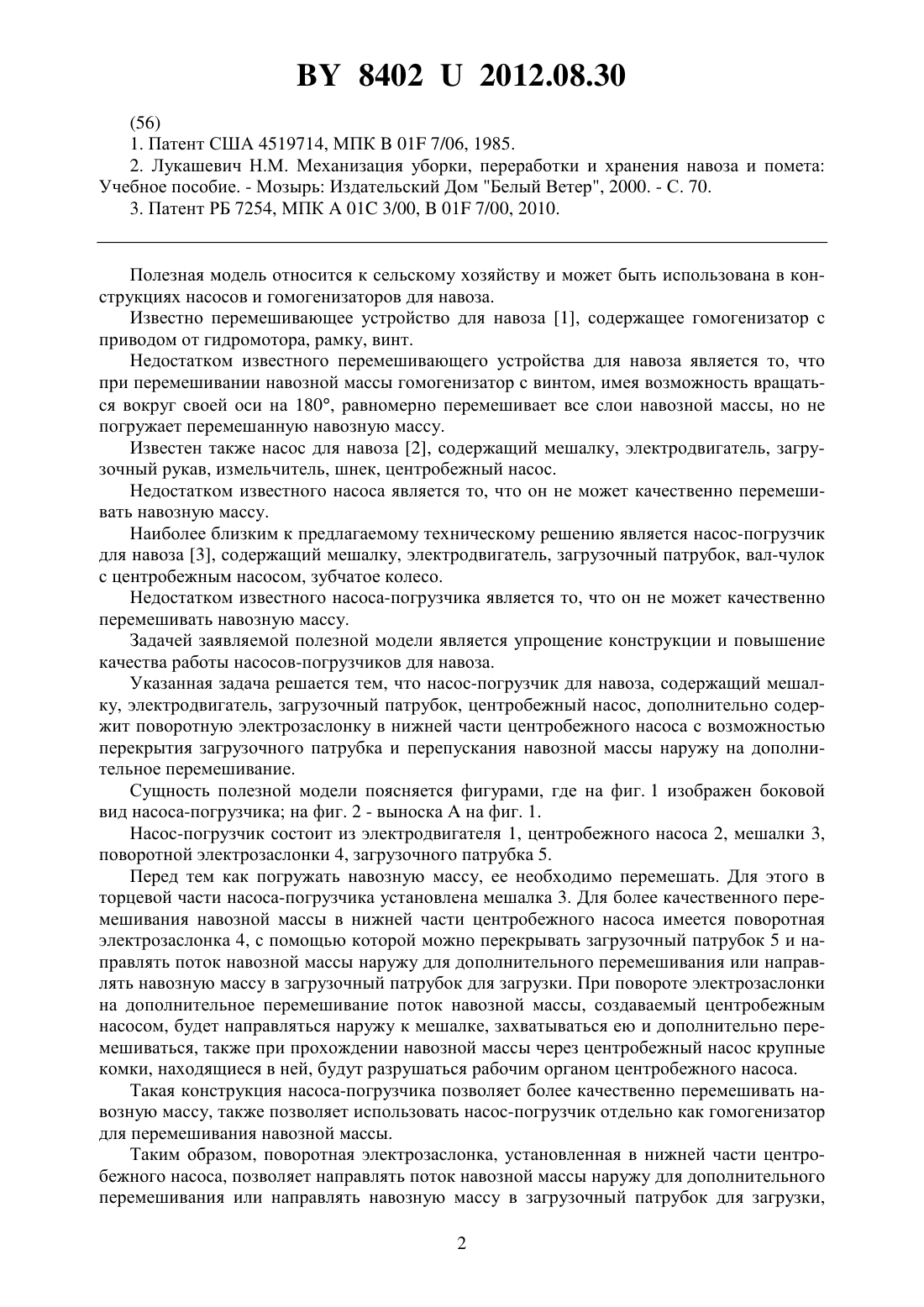

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Казаровец Николай Владимирович Сыманович Виктор Семенович Скорб Игорь Игоревич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Насос-погрузчик для навоза, включающий мешалку, электродвигатель, загрузочный патрубок, центробежный насос, отличающийся тем, что дополнительно содержит поворотную электрозаслонку в нижней части центробежного насоса с возможностью перекрытия загрузочного патрубка и перепускания навозной массы наружу на дополнительное перемешивание.(56) 1. Патент США 4519714, МПК 01 7/06, 1985. 2. Лукашевич Н.М. Механизация уборки, переработки и хранения навоза и помета Учебное пособие. - Мозырь Издательский Дом Белый Ветер, 2000. - С. 70. 3. Патент РБ 7254, МПК 01 3/00,01 7/00, 2010. Полезная модель относится к сельскому хозяйству и может быть использована в конструкциях насосов и гомогенизаторов для навоза. Известно перемешивающее устройство для навоза 1, содержащее гомогенизатор с приводом от гидромотора, рамку, винт. Недостатком известного перемешивающего устройства для навоза является то, что при перемешивании навозной массы гомогенизатор с винтом, имея возможность вращаться вокруг своей оси на 180, равномерно перемешивает все слои навозной массы, но не погружает перемешанную навозную массу. Известен также насос для навоза 2, содержащий мешалку, электродвигатель, загрузочный рукав, измельчитель, шнек, центробежный насос. Недостатком известного насоса является то, что он не может качественно перемешивать навозную массу. Наиболее близким к предлагаемому техническому решению является насос-погрузчик для навоза 3, содержащий мешалку, электродвигатель, загрузочный патрубок, вал-чулок с центробежным насосом, зубчатое колесо. Недостатком известного насоса-погрузчика является то, что он не может качественно перемешивать навозную массу. Задачей заявляемой полезной модели является упрощение конструкции и повышение качества работы насосов-погрузчиков для навоза. Указанная задача решается тем, что насос-погрузчик для навоза, содержащий мешалку, электродвигатель, загрузочный патрубок, центробежный насос, дополнительно содержит поворотную электрозаслонку в нижней части центробежного насоса с возможностью перекрытия загрузочного патрубка и перепускания навозной массы наружу на дополнительное перемешивание. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен боковой вид насоса-погрузчика на фиг. 2 - выноскана фиг. 1. Насос-погрузчик состоит из электродвигателя 1, центробежного насоса 2, мешалки 3,поворотной электрозаслонки 4, загрузочного патрубка 5. Перед тем как погружать навозную массу, ее необходимо перемешать. Для этого в торцевой части насоса-погрузчика установлена мешалка 3. Для более качественного перемешивания навозной массы в нижней части центробежного насоса имеется поворотная электрозаслонка 4, с помощью которой можно перекрывать загрузочный патрубок 5 и направлять поток навозной массы наружу для дополнительного перемешивания или направлять навозную массу в загрузочный патрубок для загрузки. При повороте электрозаслонки на дополнительное перемешивание поток навозной массы, создаваемый центробежным насосом, будет направляться наружу к мешалке, захватываться ею и дополнительно перемешиваться, также при прохождении навозной массы через центробежный насос крупные комки, находящиеся в ней, будут разрушаться рабочим органом центробежного насоса. Такая конструкция насоса-погрузчика позволяет более качественно перемешивать навозную массу, также позволяет использовать насос-погрузчик отдельно как гомогенизатор для перемешивания навозной массы. Таким образом, поворотная электрозаслонка, установленная в нижней части центробежного насоса, позволяет направлять поток навозной массы наружу для дополнительного перемешивания или направлять навозную массу в загрузочный патрубок для загрузки,2 84022012.08.30 причем при повороте электрозаслонки на дополнительное перемешивание поток навозной массы, создаваемый центробежным насосом, будет направляться наружу к мешалке, захватываться ею и дополнительно перемешиваться, при этом при прохождении навозной массы через центробежный насос крупные комки, находящиеся в ней, будут разрушаться рабочим органом центробежного насоса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
