Гомогенизатор для навоза

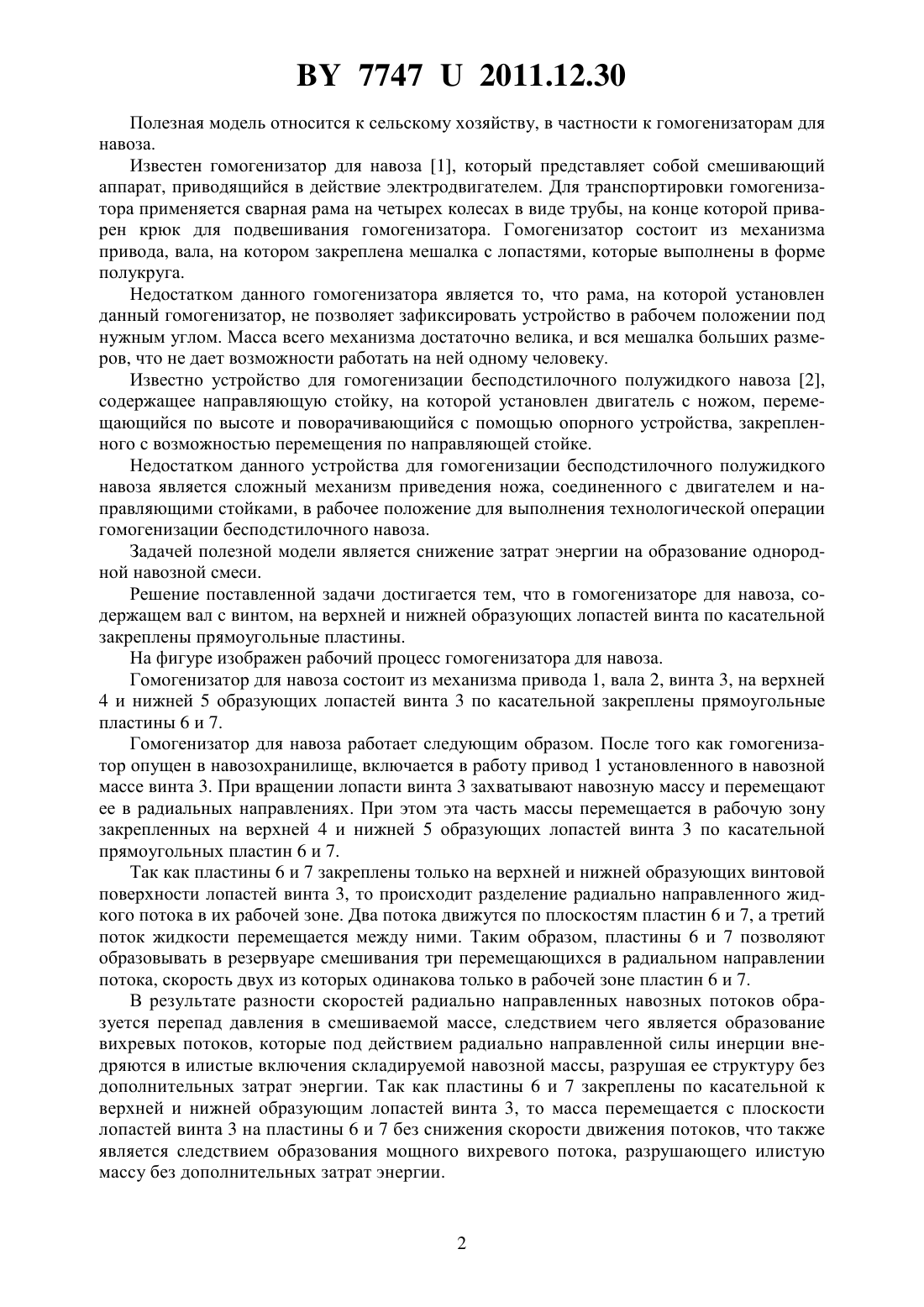

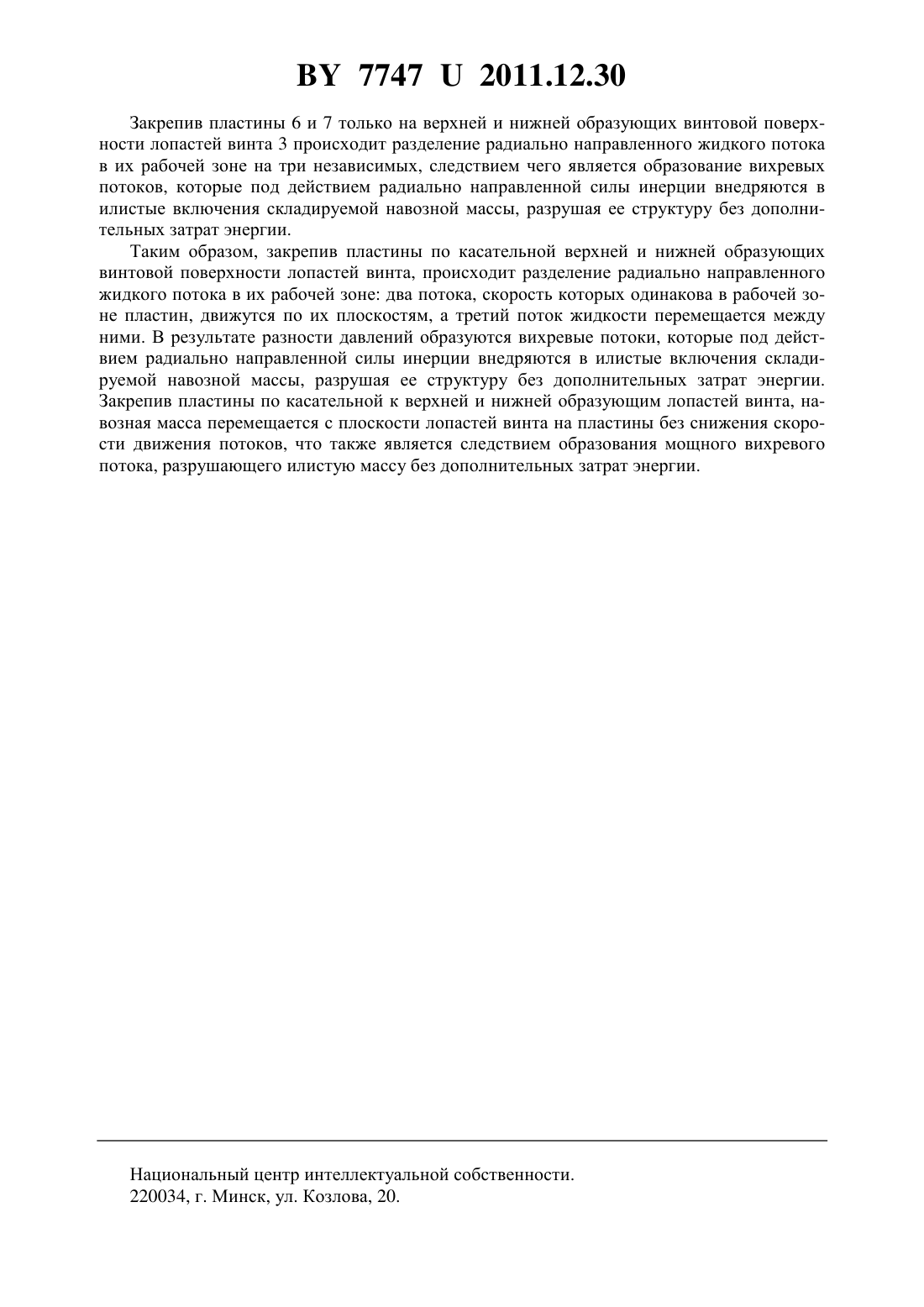

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гомогенизатор для навоза, содержащий вал с винтом, отличающийся тем, что на верхней и нижней образующих лопастей винта по касательной закреплены прямоугольные пластины. 77472011.12.30 Полезная модель относится к сельскому хозяйству, в частности к гомогенизаторам для навоза. Известен гомогенизатор для навоза 1, который представляет собой смешивающий аппарат, приводящийся в действие электродвигателем. Для транспортировки гомогенизатора применяется сварная рама на четырех колесах в виде трубы, на конце которой приварен крюк для подвешивания гомогенизатора. Гомогенизатор состоит из механизма привода, вала, на котором закреплена мешалка с лопастями, которые выполнены в форме полукруга. Недостатком данного гомогенизатора является то, что рама, на которой установлен данный гомогенизатор, не позволяет зафиксировать устройство в рабочем положении под нужным углом. Масса всего механизма достаточно велика, и вся мешалка больших размеров, что не дает возможности работать на ней одному человеку. Известно устройство для гомогенизации бесподстилочного полужидкого навоза 2,содержащее направляющую стойку, на которой установлен двигатель с ножом, перемещающийся по высоте и поворачивающийся с помощью опорного устройства, закрепленного с возможностью перемещения по направляющей стойке. Недостатком данного устройства для гомогенизации бесподстилочного полужидкого навоза является сложный механизм приведения ножа, соединенного с двигателем и направляющими стойками, в рабочее положение для выполнения технологической операции гомогенизации бесподстилочного навоза. Задачей полезной модели является снижение затрат энергии на образование однородной навозной смеси. Решение поставленной задачи достигается тем, что в гомогенизаторе для навоза, содержащем вал с винтом, на верхней и нижней образующих лопастей винта по касательной закреплены прямоугольные пластины. На фигуре изображен рабочий процесс гомогенизатора для навоза. Гомогенизатор для навоза состоит из механизма привода 1, вала 2, винта 3, на верхней 4 и нижней 5 образующих лопастей винта 3 по касательной закреплены прямоугольные пластины 6 и 7. Гомогенизатор для навоза работает следующим образом. После того как гомогенизатор опущен в навозохранилище, включается в работу привод 1 установленного в навозной массе винта 3. При вращении лопасти винта 3 захватывают навозную массу и перемещают ее в радиальных направлениях. При этом эта часть массы перемещается в рабочую зону закрепленных на верхней 4 и нижней 5 образующих лопастей винта 3 по касательной прямоугольных пластин 6 и 7. Так как пластины 6 и 7 закреплены только на верхней и нижней образующих винтовой поверхности лопастей винта 3, то происходит разделение радиально направленного жидкого потока в их рабочей зоне. Два потока движутся по плоскостям пластин 6 и 7, а третий поток жидкости перемещается между ними. Таким образом, пластины 6 и 7 позволяют образовывать в резервуаре смешивания три перемещающихся в радиальном направлении потока, скорость двух из которых одинакова только в рабочей зоне пластин 6 и 7. В результате разности скоростей радиально направленных навозных потоков образуется перепад давления в смешиваемой массе, следствием чего является образование вихревых потоков, которые под действием радиально направленной силы инерции внедряются в илистые включения складируемой навозной массы, разрушая ее структуру без дополнительных затрат энергии. Так как пластины 6 и 7 закреплены по касательной к верхней и нижней образующим лопастей винта 3, то масса перемещается с плоскости лопастей винта 3 на пластины 6 и 7 без снижения скорости движения потоков, что также является следствием образования мощного вихревого потока, разрушающего илистую массу без дополнительных затрат энергии. 77472011.12.30 Закрепив пластины 6 и 7 только на верхней и нижней образующих винтовой поверхности лопастей винта 3 происходит разделение радиально направленного жидкого потока в их рабочей зоне на три независимых, следствием чего является образование вихревых потоков, которые под действием радиально направленной силы инерции внедряются в илистые включения складируемой навозной массы, разрушая ее структуру без дополнительных затрат энергии. Таким образом, закрепив пластины по касательной верхней и нижней образующих винтовой поверхности лопастей винта, происходит разделение радиально направленного жидкого потока в их рабочей зоне два потока, скорость которых одинакова в рабочей зоне пластин, движутся по их плоскостям,а третий поток жидкости перемещается между ними. В результате разности давлений образуются вихревые потоки, которые под действием радиально направленной силы инерции внедряются в илистые включения складируемой навозной массы, разрушая ее структуру без дополнительных затрат энергии. Закрепив пластины по касательной к верхней и нижней образующим лопастей винта, навозная масса перемещается с плоскости лопастей винта на пластины без снижения скорости движения потоков, что также является следствием образования мощного вихревого потока, разрушающего илистую массу без дополнительных затрат энергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
