Насос-погрузчик

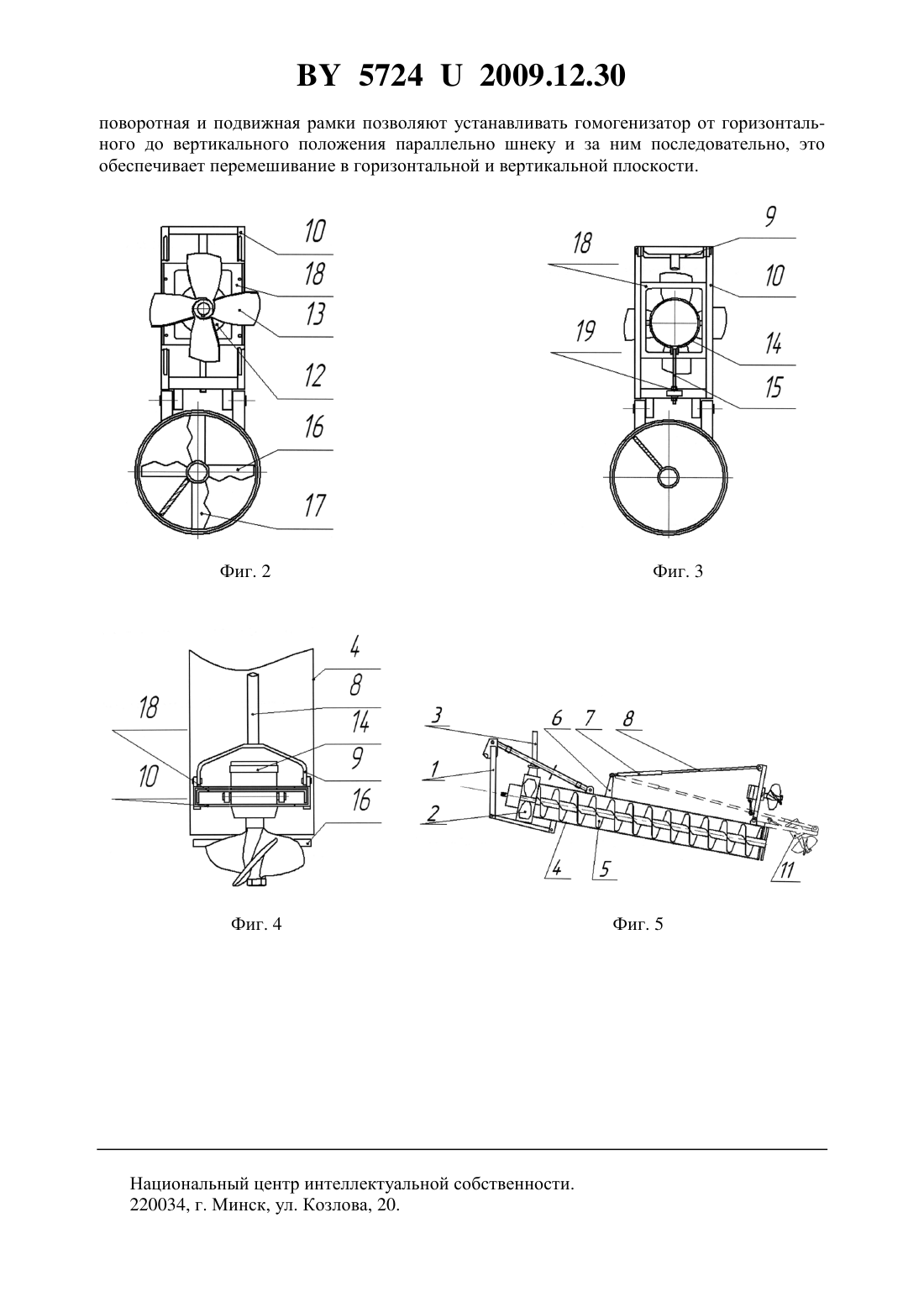

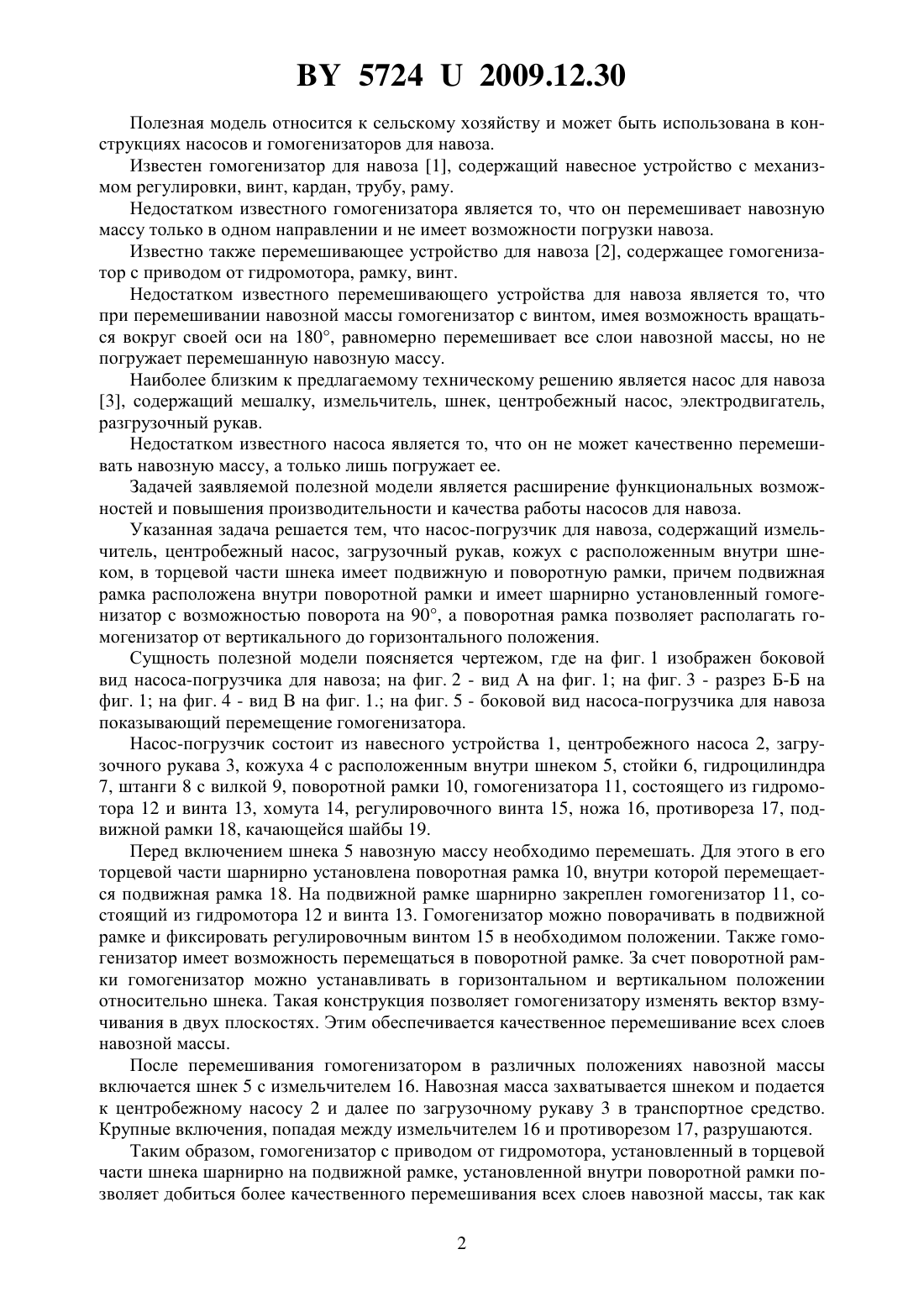

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Казаровец Николай Владимирович Кольга Дмитрий Федорович Сыманович Виктор Семенович Скорб Игорь Игоревич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Насос-погрузчик включающий измельчитель, центробежный насос, загрузочный рукав, кожух с расположенным внутри шнеком, отличающийся тем, что в торцевой части шнека имеет подвижную и поворотную рамки, причем подвижная рамка расположена внутри поворотной рамки и имеет шарнирно установленный гомогенизатор с возможностью поворота на 90, а поворотная рамка позволяет располагать гомогенизатор от вертикального до горизонтального положения.(56) 1. Кольга Д.Ф. и др. Энергосберегающая технология и технические средства утилизации навоза на животноводческих комплексах. Материалы международной научнопрактической конференции Энергосберегающие технологии и технические средства в сельскохозяйственном производстве, 12-13 июня 2008. - Минск БГАТУ. 2. Патент США 4519714, МПК 01 7/06, 1985. 3. Лукашевич Н.М. Механизация уборки, переработки и хранения навоза и помета Учебное пособие. - Мозырь Издательский Дом Белый Ветер, 2000. - С. 248, С. 70. 57242009.12.30 Полезная модель относится к сельскому хозяйству и может быть использована в конструкциях насосов и гомогенизаторов для навоза. Известен гомогенизатор для навоза 1, содержащий навесное устройство с механизмом регулировки, винт, кардан, трубу, раму. Недостатком известного гомогенизатора является то, что он перемешивает навозную массу только в одном направлении и не имеет возможности погрузки навоза. Известно также перемешивающее устройство для навоза 2, содержащее гомогенизатор с приводом от гидромотора, рамку, винт. Недостатком известного перемешивающего устройства для навоза является то, что при перемешивании навозной массы гомогенизатор с винтом, имея возможность вращаться вокруг своей оси на 180, равномерно перемешивает все слои навозной массы, но не погружает перемешанную навозную массу. Наиболее близким к предлагаемому техническому решению является насос для навоза 3, содержащий мешалку, измельчитель, шнек, центробежный насос, электродвигатель,разгрузочный рукав. Недостатком известного насоса является то, что он не может качественно перемешивать навозную массу, а только лишь погружает ее. Задачей заявляемой полезной модели является расширение функциональных возможностей и повышения производительности и качества работы насосов для навоза. Указанная задача решается тем, что насос-погрузчик для навоза, содержащий измельчитель, центробежный насос, загрузочный рукав, кожух с расположенным внутри шнеком, в торцевой части шнека имеет подвижную и поворотную рамки, причем подвижная рамка расположена внутри поворотной рамки и имеет шарнирно установленный гомогенизатор с возможностью поворота на 90, а поворотная рамка позволяет располагать гомогенизатор от вертикального до горизонтального положения. Сущность полезной модели поясняется чертежом, где на фиг. 1 изображен боковой вид насоса-погрузчика для навоза на фиг. 2 - вид А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - вид В на фиг. 1. на фиг. 5 - боковой вид насоса-погрузчика для навоза показывающий перемещение гомогенизатора. Насос-погрузчик состоит из навесного устройства 1, центробежного насоса 2, загрузочного рукава 3, кожуха 4 с расположенным внутри шнеком 5, стойки 6, гидроцилиндра 7, штанги 8 с вилкой 9, поворотной рамки 10, гомогенизатора 11, состоящего из гидромотора 12 и винта 13, хомута 14, регулировочного винта 15, ножа 16, противореза 17, подвижной рамки 18, качающейся шайбы 19. Перед включением шнека 5 навозную массу необходимо перемешать. Для этого в его торцевой части шарнирно установлена поворотная рамка 10, внутри которой перемещается подвижная рамка 18. На подвижной рамке шарнирно закреплен гомогенизатор 11, состоящий из гидромотора 12 и винта 13. Гомогенизатор можно поворачивать в подвижной рамке и фиксировать регулировочным винтом 15 в необходимом положении. Также гомогенизатор имеет возможность перемещаться в поворотной рамке. За счет поворотной рамки гомогенизатор можно устанавливать в горизонтальном и вертикальном положении относительно шнека. Такая конструкция позволяет гомогенизатору изменять вектор взмучивания в двух плоскостях. Этим обеспечивается качественное перемешивание всех слоев навозной массы. После перемешивания гомогенизатором в различных положениях навозной массы включается шнек 5 с измельчителем 16. Навозная масса захватывается шнеком и подается к центробежному насосу 2 и далее по загрузочному рукаву 3 в транспортное средство. Крупные включения, попадая между измельчителем 16 и противорезом 17, разрушаются. Таким образом, гомогенизатор с приводом от гидромотора, установленный в торцевой части шнека шарнирно на подвижной рамке, установленной внутри поворотной рамки позволяет добиться более качественного перемешивания всех слоев навозной массы, так как 2 57242009.12.30 поворотная и подвижная рамки позволяют устанавливать гомогенизатор от горизонтального до вертикального положения параллельно шнеку и за ним последовательно, это обеспечивает перемешивание в горизонтальной и вертикальной плоскости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
