Насос-погрузчик

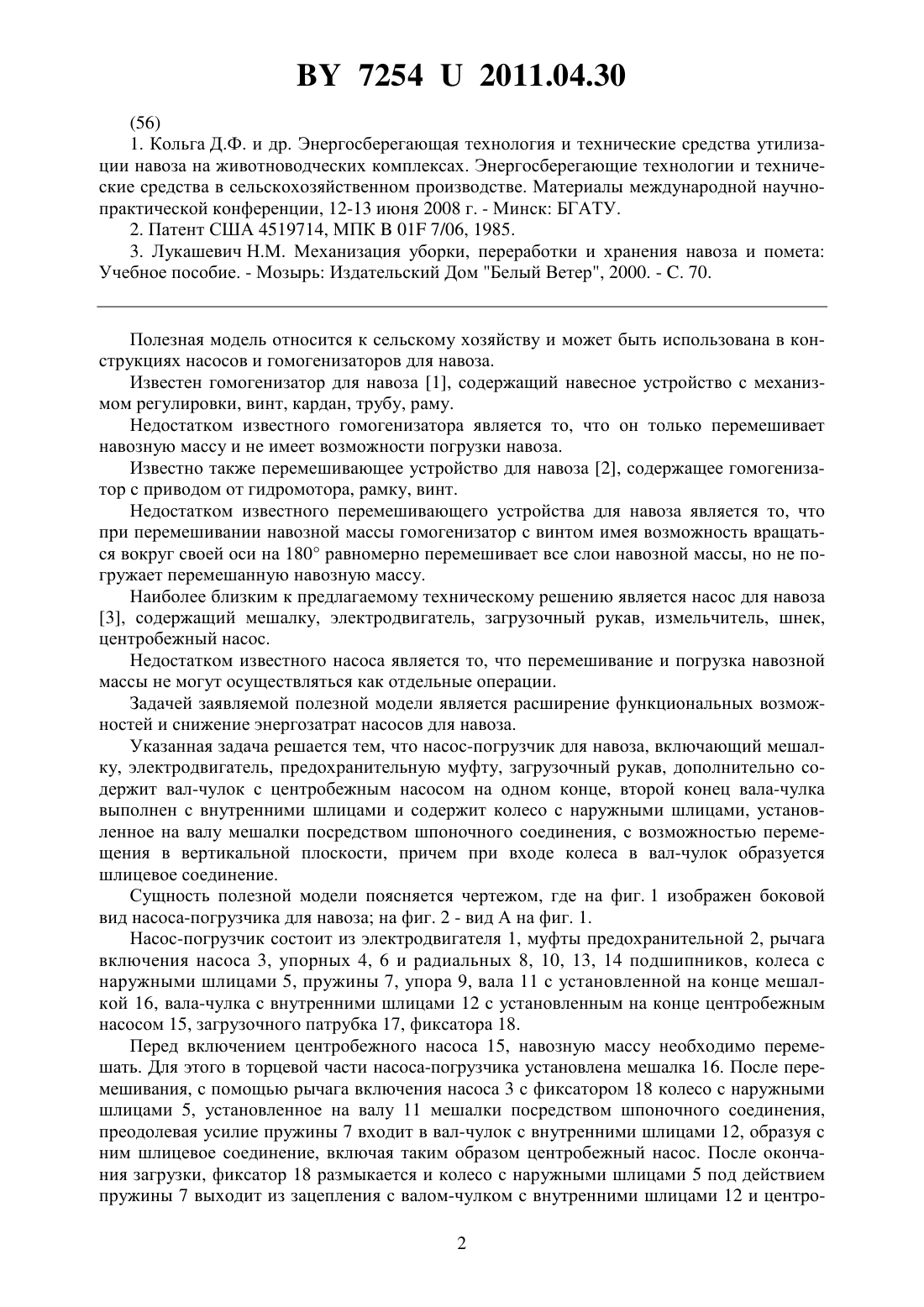

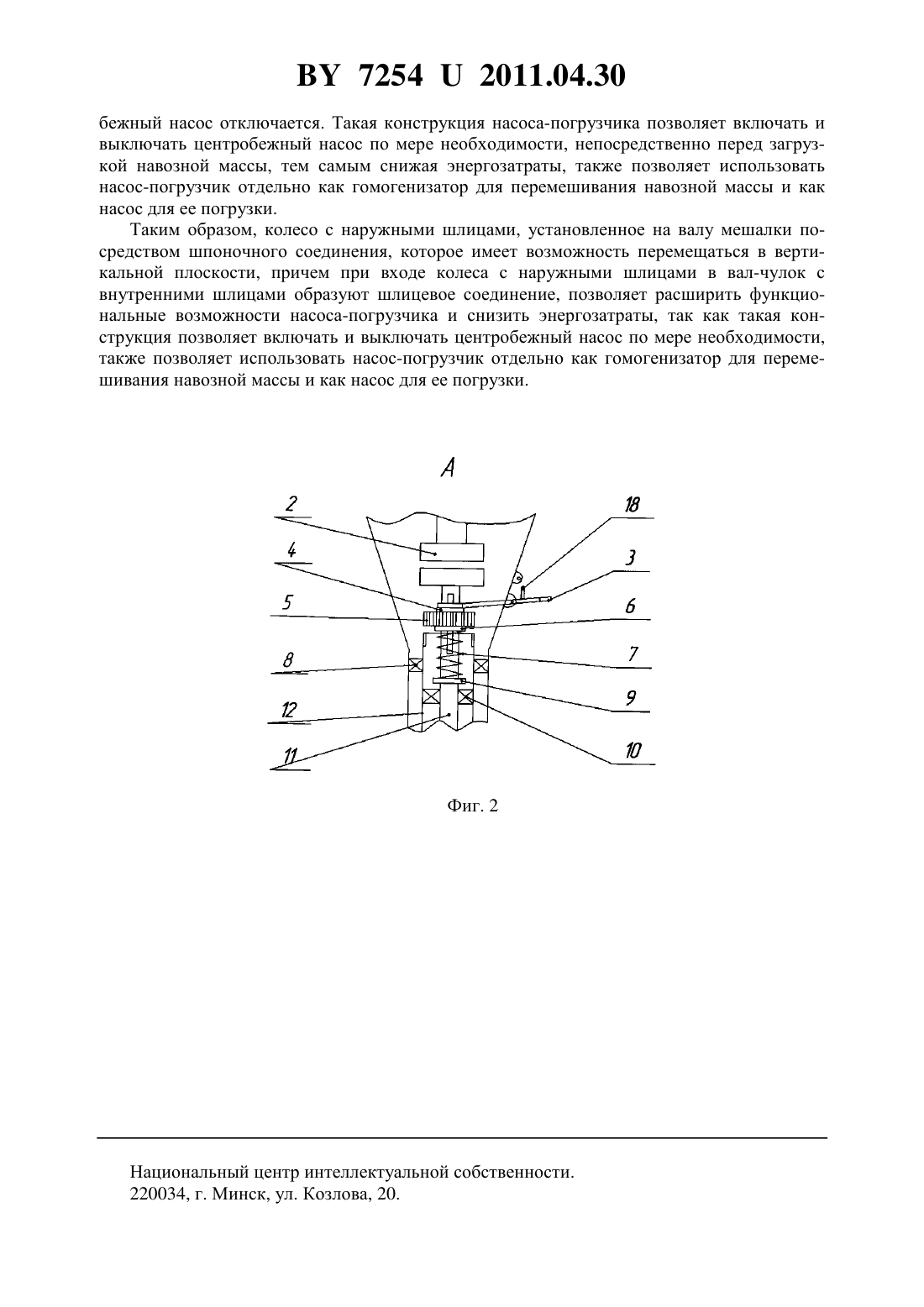

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сыманович Виктор Семенович Скорб Игорь Игоревич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Насос-погрузчик для навоза, включающий мешалку, электродвигатель, предохранительную муфту, загрузочный рукав, отличающийся тем, что дополнительно содержит вал-чулок с центробежным насосом на одном конце, второй конец вала-чулка выполнен с внутренними шлицами и содержит колесо с наружными шлицами, установленное на валу мешалки посредством шпоночного соединения, с возможностью перемещения в вертикальной плоскости, причем при входе колеса в вал-чулок образуется шлицевое соединение.(56) 1. Кольга Д.Ф. и др. Энергосберегающая технология и технические средства утилизации навоза на животноводческих комплексах. Энергосберегающие технологии и технические средства в сельскохозяйственном производстве. Материалы международной научнопрактической конференции, 12-13 июня 2008 г. - Минск БГАТУ. 2. Патент США 4519714, МПК 01 7/06, 1985. 3. Лукашевич Н.М. Механизация уборки, переработки и хранения навоза и помета Учебное пособие. - Мозырь Издательский Дом Белый Ветер, 2000. - . 70. Полезная модель относится к сельскому хозяйству и может быть использована в конструкциях насосов и гомогенизаторов для навоза. Известен гомогенизатор для навоза 1, содержащий навесное устройство с механизмом регулировки, винт, кардан, трубу, раму. Недостатком известного гомогенизатора является то, что он только перемешивает навозную массу и не имеет возможности погрузки навоза. Известно также перемешивающее устройство для навоза 2, содержащее гомогенизатор с приводом от гидромотора, рамку, винт. Недостатком известного перемешивающего устройства для навоза является то, что при перемешивании навозной массы гомогенизатор с винтом имея возможность вращаться вокруг своей оси на 180 равномерно перемешивает все слои навозной массы, но не погружает перемешанную навозную массу. Наиболее близким к предлагаемому техническому решению является насос для навоза 3, содержащий мешалку, электродвигатель, загрузочный рукав, измельчитель, шнек,центробежный насос. Недостатком известного насоса является то, что перемешивание и погрузка навозной массы не могут осуществляться как отдельные операции. Задачей заявляемой полезной модели является расширение функциональных возможностей и снижение энергозатрат насосов для навоза. Указанная задача решается тем, что насос-погрузчик для навоза, включающий мешалку, электродвигатель, предохранительную муфту, загрузочный рукав, дополнительно содержит вал-чулок с центробежным насосом на одном конце, второй конец вала-чулка выполнен с внутренними шлицами и содержит колесо с наружными шлицами, установленное на валу мешалки посредством шпоночного соединения, с возможностью перемещения в вертикальной плоскости, причем при входе колеса в вал-чулок образуется шлицевое соединение. Сущность полезной модели поясняется чертежом, где на фиг. 1 изображен боковой вид насоса-погрузчика для навоза на фиг. 2 - вид А на фиг. 1. Насос-погрузчик состоит из электродвигателя 1, муфты предохранительной 2, рычага включения насоса 3, упорных 4, 6 и радиальных 8, 10, 13, 14 подшипников, колеса с наружными шлицами 5, пружины 7, упора 9, вала 11 с установленной на конце мешалкой 16, вала-чулка с внутренними шлицами 12 с установленным на конце центробежным насосом 15, загрузочного патрубка 17, фиксатора 18. Перед включением центробежного насоса 15, навозную массу необходимо перемешать. Для этого в торцевой части насоса-погрузчика установлена мешалка 16. После перемешивания, с помощью рычага включения насоса 3 с фиксатором 18 колесо с наружными шлицами 5, установленное на валу 11 мешалки посредством шпоночного соединения,преодолевая усилие пружины 7 входит в вал-чулок с внутренними шлицами 12, образуя с ним шлицевое соединение, включая таким образом центробежный насос. После окончания загрузки, фиксатор 18 размыкается и колесо с наружными шлицами 5 под действием пружины 7 выходит из зацепления с валом-чулком с внутренними шлицами 12 и центро 2 72542011.04.30 бежный насос отключается. Такая конструкция насоса-погрузчика позволяет включать и выключать центробежный насос по мере необходимости, непосредственно перед загрузкой навозной массы, тем самым снижая энергозатраты, также позволяет использовать насос-погрузчик отдельно как гомогенизатор для перемешивания навозной массы и как насос для ее погрузки. Таким образом, колесо с наружными шлицами, установленное на валу мешалки посредством шпоночного соединения, которое имеет возможность перемещаться в вертикальной плоскости, причем при входе колеса с наружными шлицами в вал-чулок с внутренними шлицами образуют шлицевое соединение, позволяет расширить функциональные возможности насоса-погрузчика и снизить энергозатраты, так как такая конструкция позволяет включать и выключать центробежный насос по мере необходимости,также позволяет использовать насос-погрузчик отдельно как гомогенизатор для перемешивания навозной массы и как насос для ее погрузки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
