Секция подъемной площадки платформы мачтовой

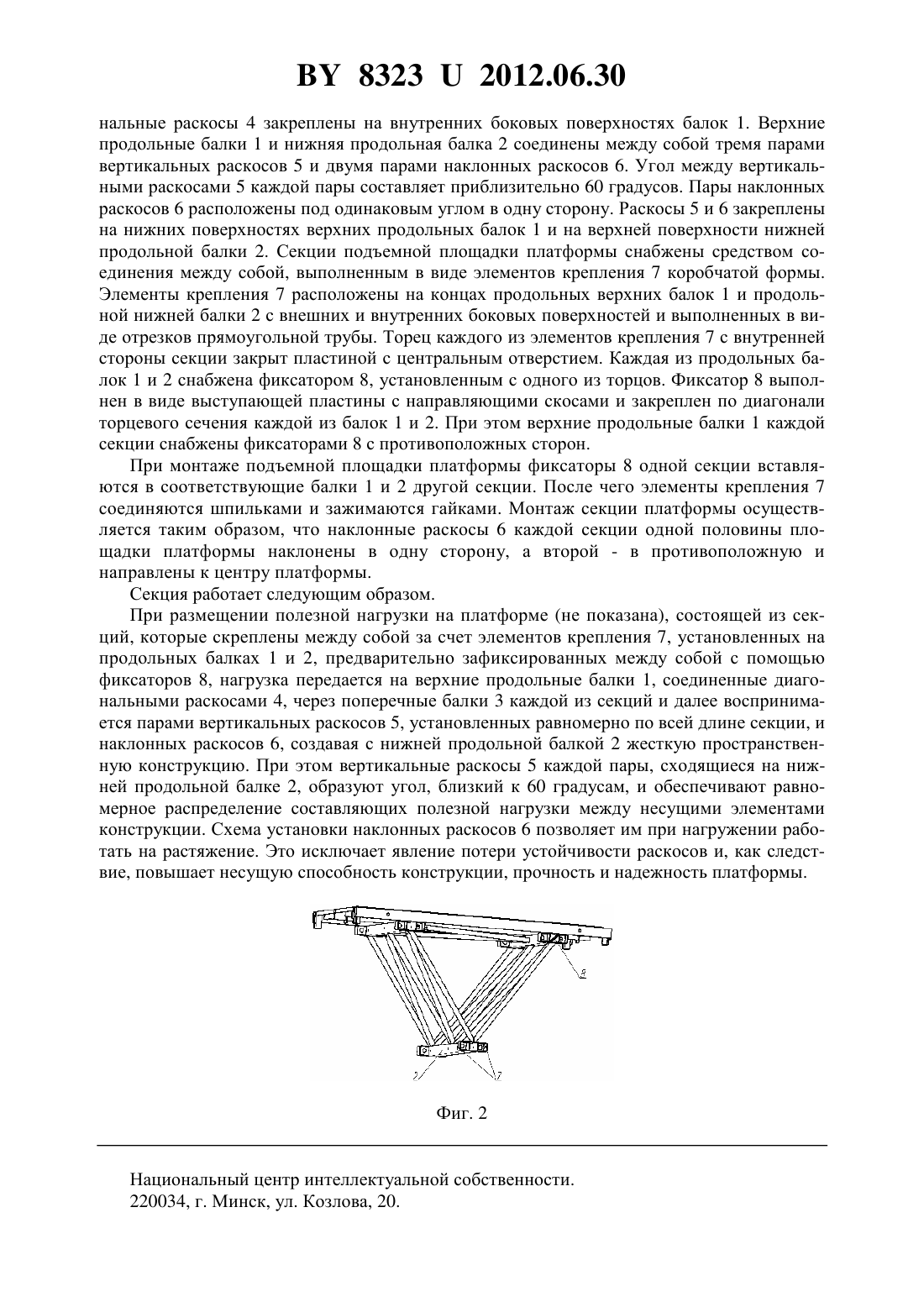

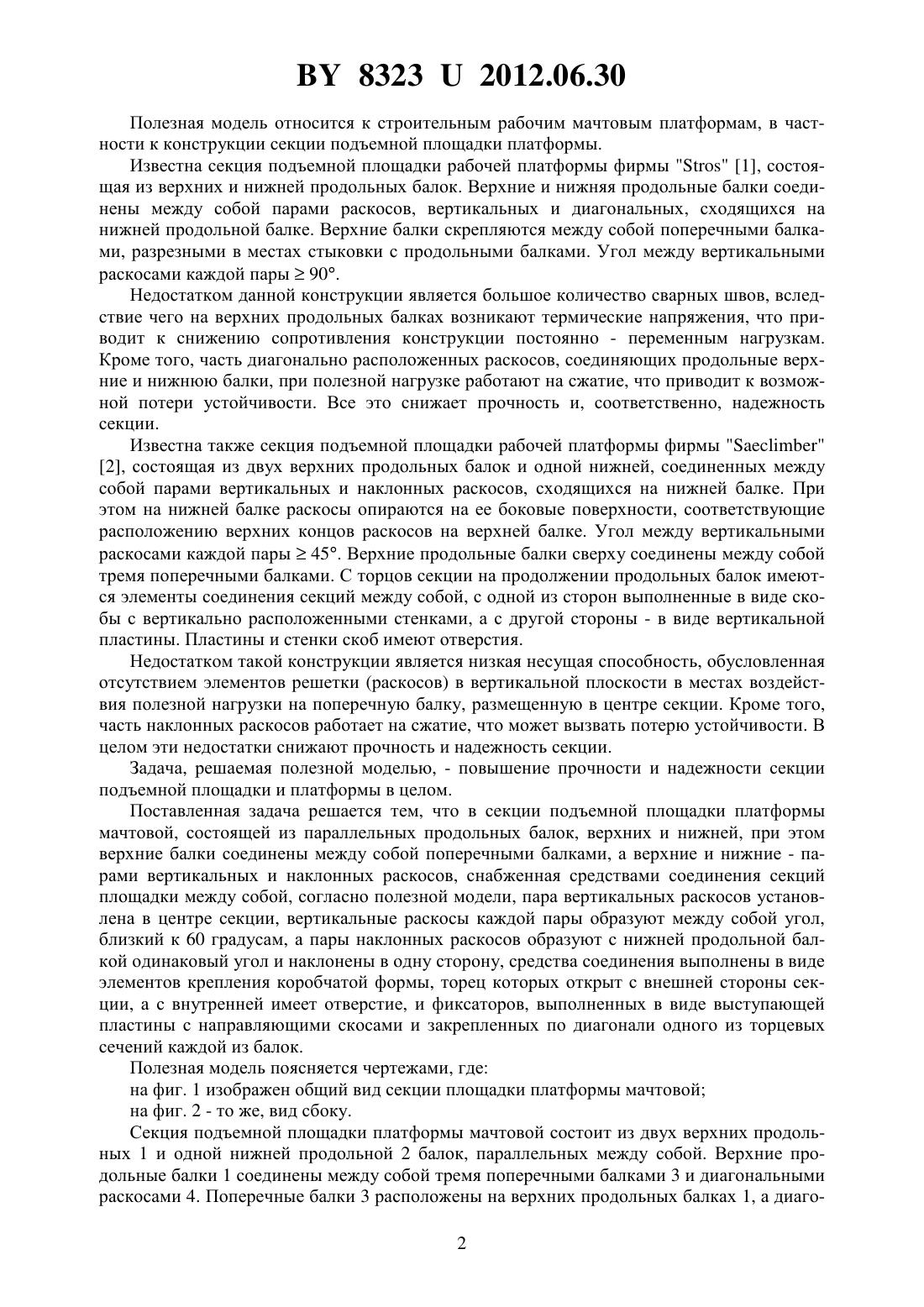

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЕКЦИЯ ПОДЪЕМНОЙ ПЛОЩАДКИ ПЛАТФОРМЫ МАЧТОВОЙ(71) Заявитель Республиканское унитарное предприятие Могилевский завод лифтового машиностроения(72) Авторы Тюков Анатолий Владимирович Сотников Владимир Иванович Чернов Николай Григорьевич Подымако Максим Эдуардович Дондик Сергей Александрович Коваленко Максим Васильевич(73) Патентообладатель Республиканское унитарное предприятие Могилевский завод лифтового машиностроения(57) Секция подъемной площадки платформы мачтовой, состоящая из параллельных продольных балок, верхних и нижней, при этом верхние балки соединены между собой поперечными балками, а верхние и нижние - парами вертикальных и наклонных раскосов,снабженная средствами соединения секций площадки между собой, отличающаяся тем,что пара вертикальных раскосов установлена в центре секции, вертикальные раскосы каждой пары образуют между собой угол, близкий к 60 градусам, а пары наклонных раскосов образуют с нижней продольной балкой одинаковый угол и наклонены в одну сторону,средства соединения выполнены в виде элементов крепления коробчатой формы, торец которых открыт с внешней стороны секции, а с внутренней имеет отверстие, и фиксаторов, выполненных в виде выступающей пластины с направляющими скосами и закрепленных по диагонали одного из торцевых сечений каждой из балок. 83232012.06.30 Полезная модель относится к строительным рабочим мачтовым платформам, в частности к конструкции секции подъемной площадки платформы. Известна секция подъемной площадки рабочей платформы фирмы 1, состоящая из верхних и нижней продольных балок. Верхние и нижняя продольные балки соединены между собой парами раскосов, вертикальных и диагональных, сходящихся на нижней продольной балке. Верхние балки скрепляются между собой поперечными балками, разрезными в местах стыковки с продольными балками. Угол между вертикальными раскосами каждой пары 90. Недостатком данной конструкции является большое количество сварных швов, вследствие чего на верхних продольных балках возникают термические напряжения, что приводит к снижению сопротивления конструкции постоянно - переменным нагрузкам. Кроме того, часть диагонально расположенных раскосов, соединяющих продольные верхние и нижнюю балки, при полезной нагрузке работают на сжатие, что приводит к возможной потери устойчивости. Все это снижает прочность и, соответственно, надежность секции. Известна также секция подъемной площадки рабочей платформы фирмы 2, состоящая из двух верхних продольных балок и одной нижней, соединенных между собой парами вертикальных и наклонных раскосов, сходящихся на нижней балке. При этом на нижней балке раскосы опираются на ее боковые поверхности, соответствующие расположению верхних концов раскосов на верхней балке. Угол между вертикальными раскосами каждой пары 45. Верхние продольные балки сверху соединены между собой тремя поперечными балками. С торцов секции на продолжении продольных балок имеются элементы соединения секций между собой, с одной из сторон выполненные в виде скобы с вертикально расположенными стенками, а с другой стороны - в виде вертикальной пластины. Пластины и стенки скоб имеют отверстия. Недостатком такой конструкции является низкая несущая способность, обусловленная отсутствием элементов решетки (раскосов) в вертикальной плоскости в местах воздействия полезной нагрузки на поперечную балку, размещенную в центре секции. Кроме того,часть наклонных раскосов работает на сжатие, что может вызвать потерю устойчивости. В целом эти недостатки снижают прочность и надежность секции. Задача, решаемая полезной моделью, - повышение прочности и надежности секции подъемной площадки и платформы в целом. Поставленная задача решается тем, что в секции подъемной площадки платформы мачтовой, состоящей из параллельных продольных балок, верхних и нижней, при этом верхние балки соединены между собой поперечными балками, а верхние и нижние - парами вертикальных и наклонных раскосов, снабженная средствами соединения секций площадки между собой, согласно полезной модели, пара вертикальных раскосов установлена в центре секции, вертикальные раскосы каждой пары образуют между собой угол,близкий к 60 градусам, а пары наклонных раскосов образуют с нижней продольной балкой одинаковый угол и наклонены в одну сторону, средства соединения выполнены в виде элементов крепления коробчатой формы, торец которых открыт с внешней стороны секции, а с внутренней имеет отверстие, и фиксаторов, выполненных в виде выступающей пластины с направляющими скосами и закрепленных по диагонали одного из торцевых сечений каждой из балок. Полезная модель поясняется чертежами, где на фиг. 1 изображен общий вид секции площадки платформы мачтовой на фиг. 2 - то же, вид сбоку. Секция подъемной площадки платформы мачтовой состоит из двух верхних продольных 1 и одной нижней продольной 2 балок, параллельных между собой. Верхние продольные балки 1 соединены между собой тремя поперечными балками 3 и диагональными раскосами 4. Поперечные балки 3 расположены на верхних продольных балках 1, а диаго 2 83232012.06.30 нальные раскосы 4 закреплены на внутренних боковых поверхностях балок 1. Верхние продольные балки 1 и нижняя продольная балка 2 соединены между собой тремя парами вертикальных раскосов 5 и двумя парами наклонных раскосов 6. Угол между вертикальными раскосами 5 каждой пары составляет приблизительно 60 градусов. Пары наклонных раскосов 6 расположены под одинаковым углом в одну сторону. Раскосы 5 и 6 закреплены на нижних поверхностях верхних продольных балок 1 и на верхней поверхности нижней продольной балки 2. Секции подъемной площадки платформы снабжены средством соединения между собой, выполненным в виде элементов крепления 7 коробчатой формы. Элементы крепления 7 расположены на концах продольных верхних балок 1 и продольной нижней балки 2 с внешних и внутренних боковых поверхностей и выполненных в виде отрезков прямоугольной трубы. Торец каждого из элементов крепления 7 с внутренней стороны секции закрыт пластиной с центральным отверстием. Каждая из продольных балок 1 и 2 снабжена фиксатором 8, установленным с одного из торцов. Фиксатор 8 выполнен в виде выступающей пластины с направляющими скосами и закреплен по диагонали торцевого сечения каждой из балок 1 и 2. При этом верхние продольные балки 1 каждой секции снабжены фиксаторами 8 с противоположных сторон. При монтаже подъемной площадки платформы фиксаторы 8 одной секции вставляются в соответствующие балки 1 и 2 другой секции. После чего элементы крепления 7 соединяются шпильками и зажимаются гайками. Монтаж секции платформы осуществляется таким образом, что наклонные раскосы 6 каждой секции одной половины площадки платформы наклонены в одну сторону, а второй - в противоположную и направлены к центру платформы. Секция работает следующим образом. При размещении полезной нагрузки на платформе (не показана), состоящей из секций, которые скреплены между собой за счет элементов крепления 7, установленных на продольных балках 1 и 2, предварительно зафиксированных между собой с помощью фиксаторов 8, нагрузка передается на верхние продольные балки 1, соединенные диагональными раскосами 4, через поперечные балки 3 каждой из секций и далее воспринимается парами вертикальных раскосов 5, установленных равномерно по всей длине секции, и наклонных раскосов 6, создавая с нижней продольной балкой 2 жесткую пространственную конструкцию. При этом вертикальные раскосы 5 каждой пары, сходящиеся на нижней продольной балке 2, образуют угол, близкий к 60 градусам, и обеспечивают равномерное распределение составляющих полезной нагрузки между несущими элементами конструкции. Схема установки наклонных раскосов 6 позволяет им при нагружении работать на растяжение. Это исключает явление потери устойчивости раскосов и, как следствие, повышает несущую способность конструкции, прочность и надежность платформы. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
