Секция мачты подъемника

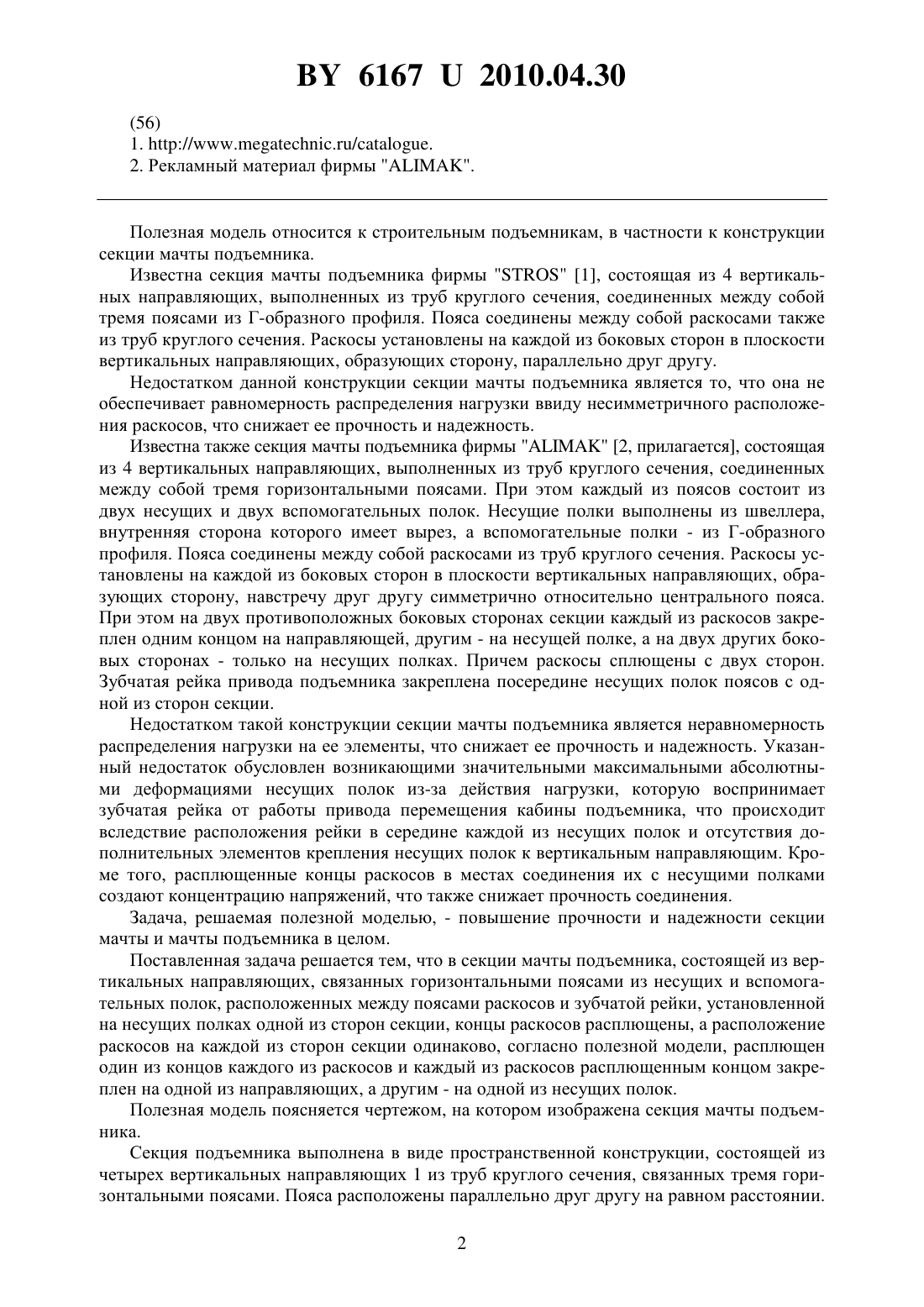

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Могилевский завод лифтового машиностроения(72) Авторы Тюков Анатолий Владимирович Иванов Николай Михайлович Сотников Владимир Иванович Чернов Николай Григорьевич Дондик Сергей Александрович(73) Патентообладатель Республиканское унитарное предприятие Могилевский завод лифтового машиностроения(57) Секция мачты подъемника, состоящая из вертикальных направляющих, связанных горизонтальными поясами из несущих и вспомогательных полок, расположенных между поясами раскосов и зубчатой рейки, установленной на несущих полках одной из сторон секции, концы раскосов расплющены, а расположение раскосов на каждой из сторон секции одинаково, отличающаяся тем, что расплющен один из концов каждого из раскосов,установленных на несущих полках, при этом каждый из этих раскосов расплющенным концом закреплен на одной из направляющих, а другим - на одной из несущих полок.(56) 1. ///. 2. Рекламный материал фирмы . Полезная модель относится к строительным подъемникам, в частности к конструкции секции мачты подъемника. Известна секция мачты подъемника фирмы 1, состоящая из 4 вертикальных направляющих, выполненных из труб круглого сечения, соединенных между собой тремя поясами из Г-образного профиля. Пояса соединены между собой раскосами также из труб круглого сечения. Раскосы установлены на каждой из боковых сторон в плоскости вертикальных направляющих, образующих сторону, параллельно друг другу. Недостатком данной конструкции секции мачты подъемника является то, что она не обеспечивает равномерность распределения нагрузки ввиду несимметричного расположения раскосов, что снижает ее прочность и надежность. Известна также секция мачты подъемника фирмы 2, прилагается, состоящая из 4 вертикальных направляющих, выполненных из труб круглого сечения, соединенных между собой тремя горизонтальными поясами. При этом каждый из поясов состоит из двух несущих и двух вспомогательных полок. Несущие полки выполнены из швеллера,внутренняя сторона которого имеет вырез, а вспомогательные полки - из Г-образного профиля. Пояса соединены между собой раскосами из труб круглого сечения. Раскосы установлены на каждой из боковых сторон в плоскости вертикальных направляющих, образующих сторону, навстречу друг другу симметрично относительно центрального пояса. При этом на двух противоположных боковых сторонах секции каждый из раскосов закреплен одним концом на направляющей, другим - на несущей полке, а на двух других боковых сторонах - только на несущих полках. Причем раскосы сплющены с двух сторон. Зубчатая рейка привода подъемника закреплена посередине несущих полок поясов с одной из сторон секции. Недостатком такой конструкции секции мачты подъемника является неравномерность распределения нагрузки на ее элементы, что снижает ее прочность и надежность. Указанный недостаток обусловлен возникающими значительными максимальными абсолютными деформациями несущих полок из-за действия нагрузки, которую воспринимает зубчатая рейка от работы привода перемещения кабины подъемника, что происходит вследствие расположения рейки в середине каждой из несущих полок и отсутствия дополнительных элементов крепления несущих полок к вертикальным направляющим. Кроме того, расплющенные концы раскосов в местах соединения их с несущими полками создают концентрацию напряжений, что также снижает прочность соединения. Задача, решаемая полезной моделью, - повышение прочности и надежности секции мачты и мачты подъемника в целом. Поставленная задача решается тем, что в секции мачты подъемника, состоящей из вертикальных направляющих, связанных горизонтальными поясами из несущих и вспомогательных полок, расположенных между поясами раскосов и зубчатой рейки, установленной на несущих полках одной из сторон секции, концы раскосов расплющены, а расположение раскосов на каждой из сторон секции одинаково, согласно полезной модели, расплющен один из концов каждого из раскосов и каждый из раскосов расплющенным концом закреплен на одной из направляющих, а другим - на одной из несущих полок. Полезная модель поясняется чертежом, на котором изображена секция мачты подъемника. Секция подъемника выполнена в виде пространственной конструкции, состоящей из четырех вертикальных направляющих 1 из труб круглого сечения, связанных тремя горизонтальными поясами. Пояса расположены параллельно друг другу на равном расстоянии. 2 61672010.04.30 Каждый из поясов состоит из двух несущих полок 2, установленных друг напротив друга и прикрепленных к вертикальным направляющим 1, и двух вспомогательных полок 3,прикрепленных к несущим полкам 2. Несущие полки 2 снабжены дополнительными элементами крепления 4 из Г-образного профиля, соединенными с направляющими 1. Вспомогательные полки 3 также соединены с дополнительными элементами крепления 4. На несущих полках 2 каждого пояса с одной из боковых сторон секции жестко установлена зубчатая рейка 5 привода подъемника. Между поясами расположены раскосы 6, выполненные из труб круглого сечения, расплющенных с одной из сторон. Раскосы 6 установлены между двумя поясами по диагонали на каждой из боковых сторон секции в плоскости направляющих 1 симметрично относительно центрального пояса одинаково для каждой из сторон секции. При этом расплющенный конец раскоса 6 прикреплен к вертикальной направляющей 1. Таким образом, к каждой направляющей 1 прикреплены два раскоса 6. Другой конец каждого из раскосов 6 закреплен на вспомогательной полке 3. Направляющие 1 с одной из сторон снабжены коническими втулками 7. Секция мачты подъемника работает следующим образом. Секции мачты подъемника устанавливаются друг на друга направляющими 1 посредством конических втулок 7, стягиваются болтами через отверстия, выполненные в несущих полках 2. Кабина подъемника(не показана) перемещается по мачте с помощью привода, двигающегося по зубчатой рейке 5. Нагрузку от сил перемещения воспринимает рейка 5, передающая ее на несущие полки 2 с дополнительными элементами крепления 4 и вспомогательные полки 3, которые в свою очередь передают нагрузку на вертикальные направляющие 1, в том числе за счет раскосов 6. Таким образом нагрузка распределяется по элементам секции и создает сходящуюся систему сил, что исключает возникновение дополнительных моментов при движении кабины и обеспечивает работу элементов на растяжение (сжатие). Элементы секции равномерно нагружены. Такое выполнение секции мачты подъемника повышает ее прочность и надежность, а также прочность и надежность мачты в целом, так как нагрузка, воздействующая на две вертикальные направляющие, расположенные в плоскости расположения зубчатой рейки,распределена в значительной степени равномерно по всем элементам секции за счет выполнения раскосов, расположенных на боковых сторонах от вертикальных направляющих,воспринимающих полезную нагрузку, с неизменным сечением по всей их длине, что обеспечивает постоянство их момента сопротивления также по всей длине. Кроме того,выполнение раскосов плющенными с одной из сторон с установлением их в плоскости расположения рейки и креплением плющеной стороной к вертикальным направляющим, а другой стороной (без плющения) - к несущей полке и конструкция стороны секции мачты,аналогичная противоположной стороне с расположенной на ней зубчатой рейкой, в конечном итоге обеспечивают большую устойчивость конструкции к деформациям. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
