Устройство фиксации пружинного стопорного кольца в канавке на валу

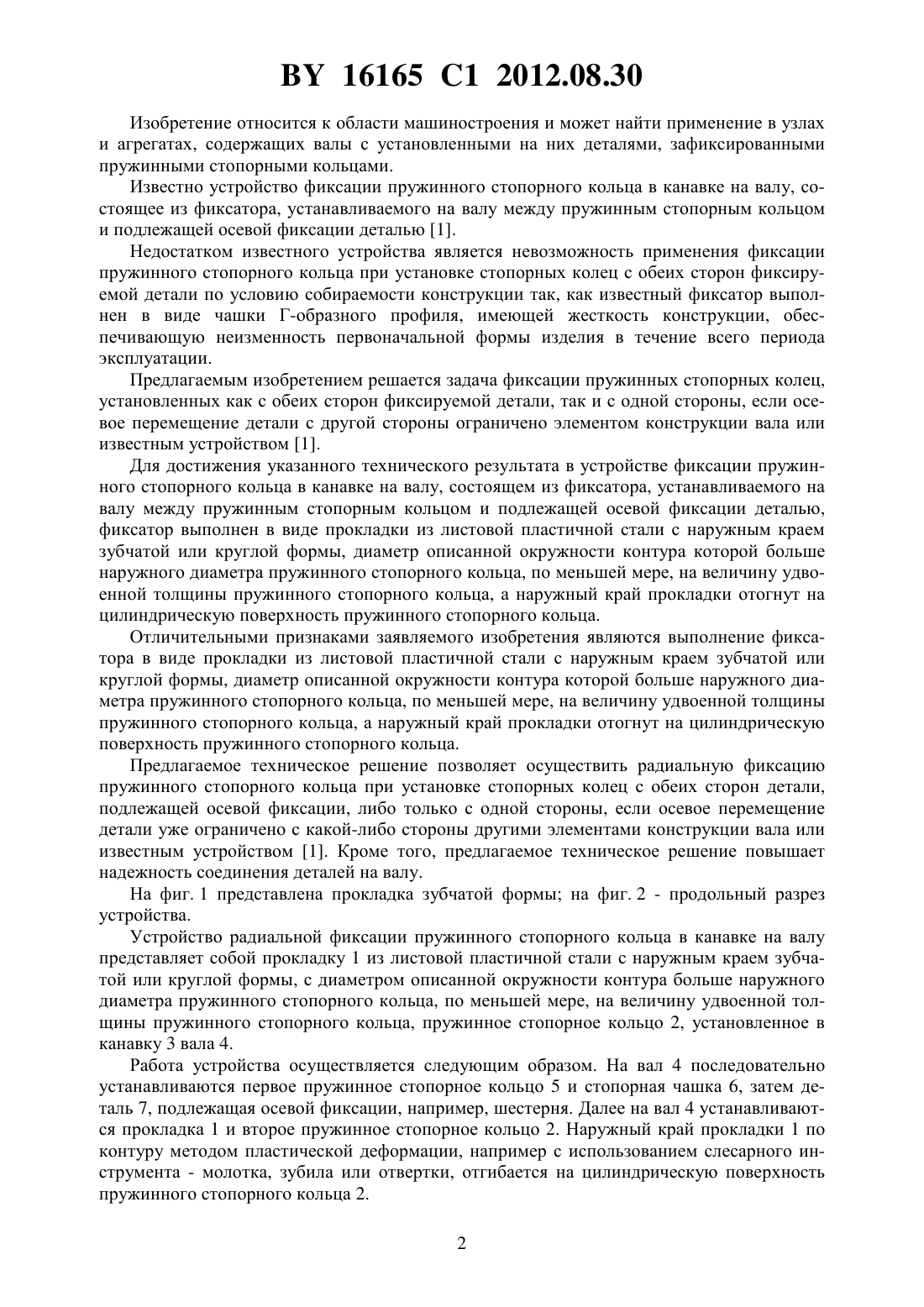

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ФИКСАЦИИ ПРУЖИННОГО СТОПОРНОГО КОЛЬЦА В КАНАВКЕ НА ВАЛУ(71) Заявитель Открытое акционерное общество Белорусский автомобильный завод(72) Автор Мытько Анатолий Никитич(73) Патентообладатель Открытое акционерное общество Белорусский автомобильный завод(57) Устройство фиксации пружинного стопорного кольца в канавке на валу, состоящее из фиксатора, устанавливаемого на валу между пружинным стопорным кольцом и подлежащей осевой фиксации деталью, отличающееся тем, что фиксатор выполнен в виде прокладки из листовой пластичной стали с наружным краем зубчатой или круглой формы,диаметр описанной окружности контура которой больше наружного диаметра пружинного стопорного кольца, по меньшей мере, на величину удвоенной толщины пружинного стопорного кольца, а наружный край прокладки отогнут на цилиндрическую поверхность пружинного стопорного кольца. 16165 1 2012.08.30 Изобретение относится к области машиностроения и может найти применение в узлах и агрегатах, содержащих валы с установленными на них деталями, зафиксированными пружинными стопорными кольцами. Известно устройство фиксации пружинного стопорного кольца в канавке на валу, состоящее из фиксатора, устанавливаемого на валу между пружинным стопорным кольцом и подлежащей осевой фиксации деталью 1. Недостатком известного устройства является невозможность применения фиксации пружинного стопорного кольца при установке стопорных колец с обеих сторон фиксируемой детали по условию собираемости конструкции так, как известный фиксатор выполнен в виде чашки Г-образного профиля, имеющей жесткость конструкции, обеспечивающую неизменность первоначальной формы изделия в течение всего периода эксплуатации. Предлагаемым изобретением решается задача фиксации пружинных стопорных колец,установленных как с обеих сторон фиксируемой детали, так и с одной стороны, если осевое перемещение детали с другой стороны ограничено элементом конструкции вала или известным устройством 1. Для достижения указанного технического результата в устройстве фиксации пружинного стопорного кольца в канавке на валу, состоящем из фиксатора, устанавливаемого на валу между пружинным стопорным кольцом и подлежащей осевой фиксации деталью,фиксатор выполнен в виде прокладки из листовой пластичной стали с наружным краем зубчатой или круглой формы, диаметр описанной окружности контура которой больше наружного диаметра пружинного стопорного кольца, по меньшей мере, на величину удвоенной толщины пружинного стопорного кольца, а наружный край прокладки отогнут на цилиндрическую поверхность пружинного стопорного кольца. Отличительными признаками заявляемого изобретения являются выполнение фиксатора в виде прокладки из листовой пластичной стали с наружным краем зубчатой или круглой формы, диаметр описанной окружности контура которой больше наружного диаметра пружинного стопорного кольца, по меньшей мере, на величину удвоенной толщины пружинного стопорного кольца, а наружный край прокладки отогнут на цилиндрическую поверхность пружинного стопорного кольца. Предлагаемое техническое решение позволяет осуществить радиальную фиксацию пружинного стопорного кольца при установке стопорных колец с обеих сторон детали,подлежащей осевой фиксации, либо только с одной стороны, если осевое перемещение детали уже ограничено с какой-либо стороны другими элементами конструкции вала или известным устройством 1. Кроме того, предлагаемое техническое решение повышает надежность соединения деталей на валу. На фиг. 1 представлена прокладка зубчатой формы на фиг. 2 - продольный разрез устройства. Устройство радиальной фиксации пружинного стопорного кольца в канавке на валу представляет собой прокладку 1 из листовой пластичной стали с наружным краем зубчатой или круглой формы, с диаметром описанной окружности контура больше наружного диаметра пружинного стопорного кольца, по меньшей мере, на величину удвоенной толщины пружинного стопорного кольца, пружинное стопорное кольцо 2, установленное в канавку 3 вала 4. Работа устройства осуществляется следующим образом. На вал 4 последовательно устанавливаются первое пружинное стопорное кольцо 5 и стопорная чашка 6, затем деталь 7, подлежащая осевой фиксации, например, шестерня. Далее на вал 4 устанавливаются прокладка 1 и второе пружинное стопорное кольцо 2. Наружный край прокладки 1 по контуру методом пластической деформации, например с использованием слесарного инструмента - молотка, зубила или отвертки, отгибается на цилиндрическую поверхность пружинного стопорного кольца 2. 2 16165 1 2012.08.30 Изготовление прокладки 1 из листовой пластичной стали может осуществляться известными способами механической обработки, например штамповкой или точением. Применение заявляемого устройства радиальной фиксации пружинного стопорного кольца в канавке на валу расширяет технологические возможности применения стандартных стопорных колец большого диаметра с установкой на валы с высокой частотой вращения и повышает надежность и долговечность осевой фиксации деталей на валах. Источник информации 1. Орлов П.И. Основы конструирования. Справочно-методическое пособие в 3-х книгах. Кн. 2. Изд. 2-е, перераб. и доп. - М. Машиностроение, 1977. - С. 562, рис. 527 (б). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
