Деревянная тара

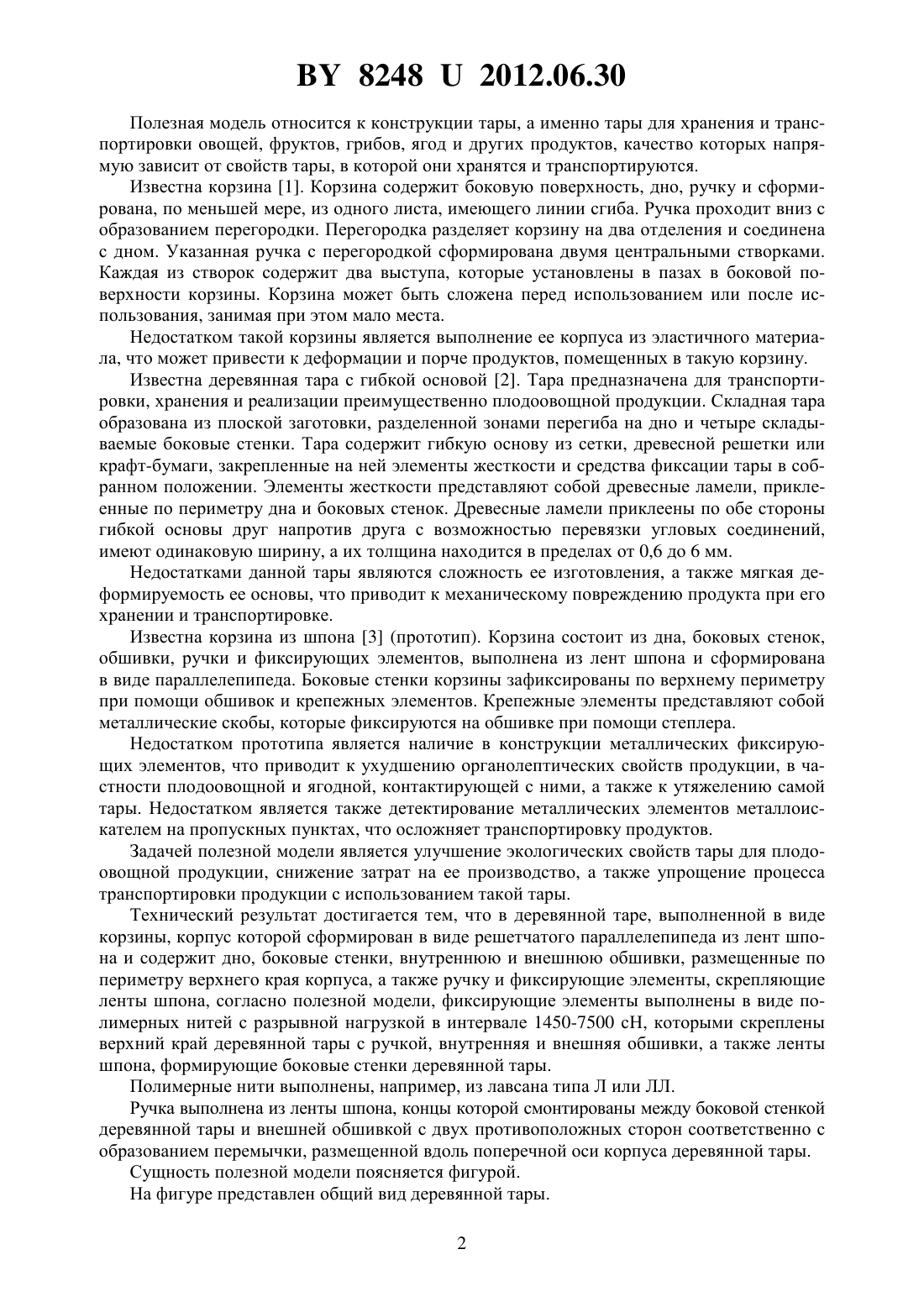

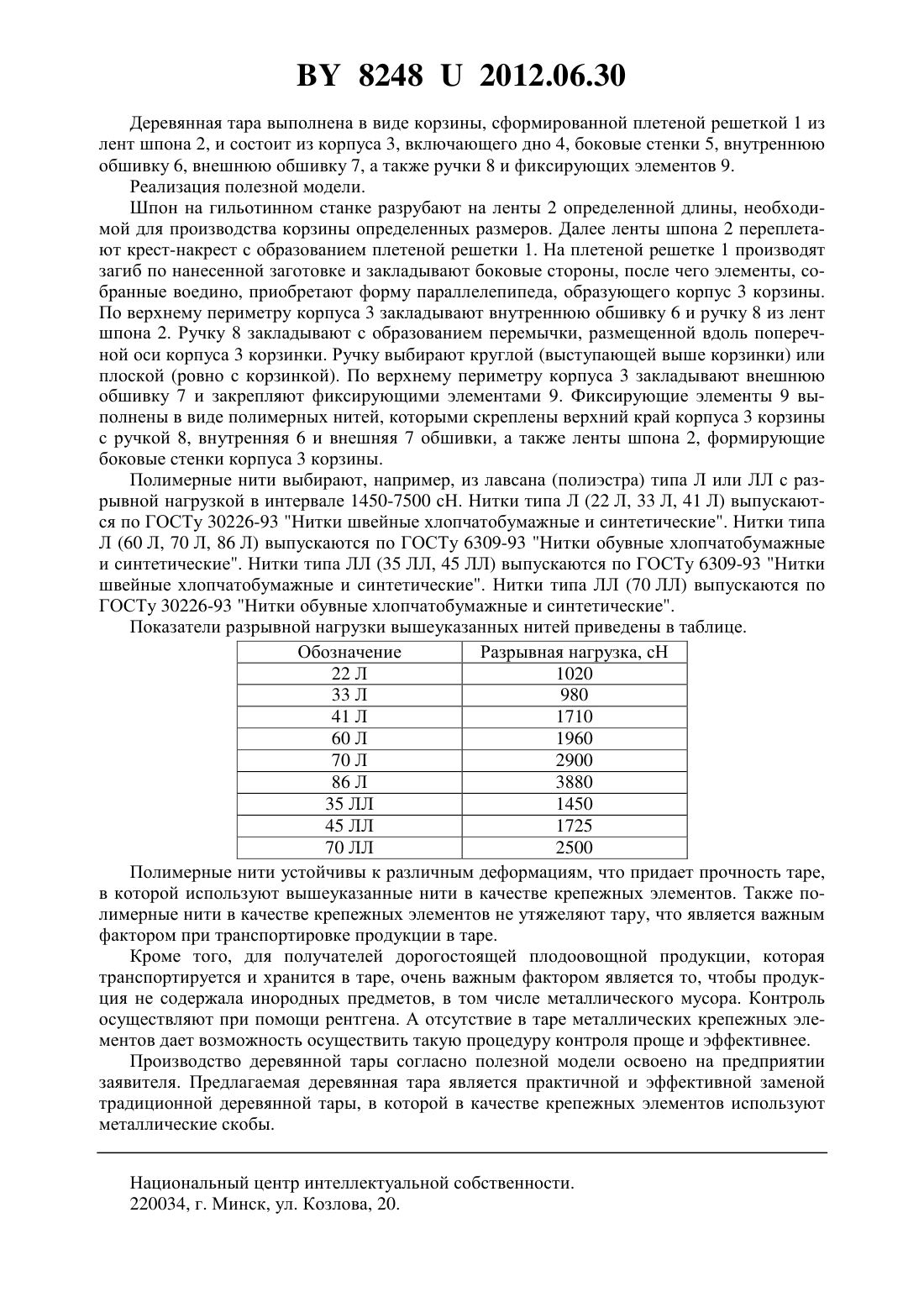

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Клинцевич Николай Федорович(57) 1, Деревянная тара, выполненная в виде корзины, корпус которой сформирован в виде решетчатого параллелепипеда из лент шпона и содержит дно, боковые стенки, внутреннюю и внешнюю обшивки, размещенные по периметру верхнего края корпуса, а также ручку и фиксирующие элементы, скрепляющие ленты шпона, отличающаяся тем, что фиксирующие элементы выполнены в виде полимерных нитей с разрывной нагрузкой в интервале 1450-7500 сН, которыми скреплены верхний край деревянной тары с ручкой,внутренняя и внешняя обшивки, а также ленты шпона, формирующие боковые стенки деревянной тары. 2. Деревянная тара по п. 1, отличающаяся тем, что полимерные нити выполнены, например, из лавсана типа Л или ЛЛ. 3. Деревянная тара по п. 1, отличающаяся тем, что ручка выполнена из ленты шпона,концы которой смонтированы между боковой стенкой деревянной тары и внешней обшивкой с двух противоположных сторон соответственно с образованием перемычки, размещенной вдоль поперечной оси корпуса деревянной тары.(56) 1.2401225 С 1, 2010. 2.2328422 С 1, 2008. 3. Корзина из шпона производителя ООО Евро-тара //.-./.(прототип). 82482012.06.30 Полезная модель относится к конструкции тары, а именно тары для хранения и транспортировки овощей, фруктов, грибов, ягод и других продуктов, качество которых напрямую зависит от свойств тары, в которой они хранятся и транспортируются. Известна корзина 1. Корзина содержит боковую поверхность, дно, ручку и сформирована, по меньшей мере, из одного листа, имеющего линии сгиба. Ручка проходит вниз с образованием перегородки. Перегородка разделяет корзину на два отделения и соединена с дном. Указанная ручка с перегородкой сформирована двумя центральными створками. Каждая из створок содержит два выступа, которые установлены в пазах в боковой поверхности корзины. Корзина может быть сложена перед использованием или после использования, занимая при этом мало места. Недостатком такой корзины является выполнение ее корпуса из эластичного материала, что может привести к деформации и порче продуктов, помещенных в такую корзину. Известна деревянная тара с гибкой основой 2. Тара предназначена для транспортировки, хранения и реализации преимущественно плодоовощной продукции. Складная тара образована из плоской заготовки, разделенной зонами перегиба на дно и четыре складываемые боковые стенки. Тара содержит гибкую основу из сетки, древесной решетки или крафт-бумаги, закрепленные на ней элементы жесткости и средства фиксации тары в собранном положении. Элементы жесткости представляют собой древесные ламели, приклеенные по периметру дна и боковых стенок. Древесные ламели приклеены по обе стороны гибкой основы друг напротив друга с возможностью перевязки угловых соединений,имеют одинаковую ширину, а их толщина находится в пределах от 0,6 до 6 мм. Недостатками данной тары являются сложность ее изготовления, а также мягкая деформируемость ее основы, что приводит к механическому повреждению продукта при его хранении и транспортировке. Известна корзина из шпона 3 (прототип). Корзина состоит из дна, боковых стенок,обшивки, ручки и фиксирующих элементов, выполнена из лент шпона и сформирована в виде параллелепипеда. Боковые стенки корзины зафиксированы по верхнему периметру при помощи обшивок и крепежных элементов. Крепежные элементы представляют собой металлические скобы, которые фиксируются на обшивке при помощи степлера. Недостатком прототипа является наличие в конструкции металлических фиксирующих элементов, что приводит к ухудшению органолептических свойств продукции, в частности плодоовощной и ягодной, контактирующей с ними, а также к утяжелению самой тары. Недостатком является также детектирование металлических элементов металлоискателем на пропускных пунктах, что осложняет транспортировку продуктов. Задачей полезной модели является улучшение экологических свойств тары для плодоовощной продукции, снижение затрат на ее производство, а также упрощение процесса транспортировки продукции с использованием такой тары. Технический результат достигается тем, что в деревянной таре, выполненной в виде корзины, корпус которой сформирован в виде решетчатого параллелепипеда из лент шпона и содержит дно, боковые стенки, внутреннюю и внешнюю обшивки, размещенные по периметру верхнего края корпуса, а также ручку и фиксирующие элементы, скрепляющие ленты шпона, согласно полезной модели, фиксирующие элементы выполнены в виде полимерных нитей с разрывной нагрузкой в интервале 1450-7500 сН, которыми скреплены верхний край деревянной тары с ручкой, внутренняя и внешняя обшивки, а также ленты шпона, формирующие боковые стенки деревянной тары. Полимерные нити выполнены, например, из лавсана типа Л или ЛЛ. Ручка выполнена из ленты шпона, концы которой смонтированы между боковой стенкой деревянной тары и внешней обшивкой с двух противоположных сторон соответственно с образованием перемычки, размещенной вдоль поперечной оси корпуса деревянной тары. Сущность полезной модели поясняется фигурой. На фигуре представлен общий вид деревянной тары. 2 82482012.06.30 Деревянная тара выполнена в виде корзины, сформированной плетеной решеткой 1 из лент шпона 2, и состоит из корпуса 3, включающего дно 4, боковые стенки 5, внутреннюю обшивку 6, внешнюю обшивку 7, а также ручки 8 и фиксирующих элементов 9. Реализация полезной модели. Шпон на гильотинном станке разрубают на ленты 2 определенной длины, необходимой для производства корзины определенных размеров. Далее ленты шпона 2 переплетают крест-накрест с образованием плетеной решетки 1. На плетеной решетке 1 производят загиб по нанесенной заготовке и закладывают боковые стороны, после чего элементы, собранные воедино, приобретают форму параллелепипеда, образующего корпус 3 корзины. По верхнему периметру корпуса 3 закладывают внутреннюю обшивку 6 и ручку 8 из лент шпона 2. Ручку 8 закладывают с образованием перемычки, размещенной вдоль поперечной оси корпуса 3 корзинки. Ручку выбирают круглой (выступающей выше корзинки) или плоской (ровно с корзинкой). По верхнему периметру корпуса 3 закладывают внешнюю обшивку 7 и закрепляют фиксирующими элементами 9. Фиксирующие элементы 9 выполнены в виде полимерных нитей, которыми скреплены верхний край корпуса 3 корзины с ручкой 8, внутренняя 6 и внешняя 7 обшивки, а также ленты шпона 2, формирующие боковые стенки корпуса 3 корзины. Полимерные нити выбирают, например, из лавсана (полиэстра) типа Л или ЛЛ с разрывной нагрузкой в интервале 1450-7500 сН. Нитки типа Л (22 Л, 33 Л, 41 Л) выпускаются по ГОСТу 30226-93 Нитки швейные хлопчатобумажные и синтетические. Нитки типа Л (60 Л, 70 Л, 86 Л) выпускаются по ГОСТу 6309-93 Нитки обувные хлопчатобумажные и синтетические. Нитки типа ЛЛ (35 ЛЛ, 45 ЛЛ) выпускаются по ГОСТу 6309-93 Нитки швейные хлопчатобумажные и синтетические. Нитки типа ЛЛ (70 ЛЛ) выпускаются по ГОСТу 30226-93 Нитки обувные хлопчатобумажные и синтетические. Показатели разрывной нагрузки вышеуказанных нитей приведены в таблице. Обозначение Разрывная нагрузка, сН 22 Л 1020 33 Л 980 41 Л 1710 60 Л 1960 70 Л 2900 86 Л 3880 35 ЛЛ 1450 45 ЛЛ 1725 70 ЛЛ 2500 Полимерные нити устойчивы к различным деформациям, что придает прочность таре,в которой используют вышеуказанные нити в качестве крепежных элементов. Также полимерные нити в качестве крепежных элементов не утяжеляют тару, что является важным фактором при транспортировке продукции в таре. Кроме того, для получателей дорогостоящей плодоовощной продукции, которая транспортируется и хранится в таре, очень важным фактором является то, чтобы продукция не содержала инородных предметов, в том числе металлического мусора. Контроль осуществляют при помощи рентгена. А отсутствие в таре металлических крепежных элементов дает возможность осуществить такую процедуру контроля проще и эффективнее. Производство деревянной тары согласно полезной модели освоено на предприятии заявителя. Предлагаемая деревянная тара является практичной и эффективной заменой традиционной деревянной тары, в которой в качестве крепежных элементов используют металлические скобы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
