Установка для удаления снега с открытой площадки

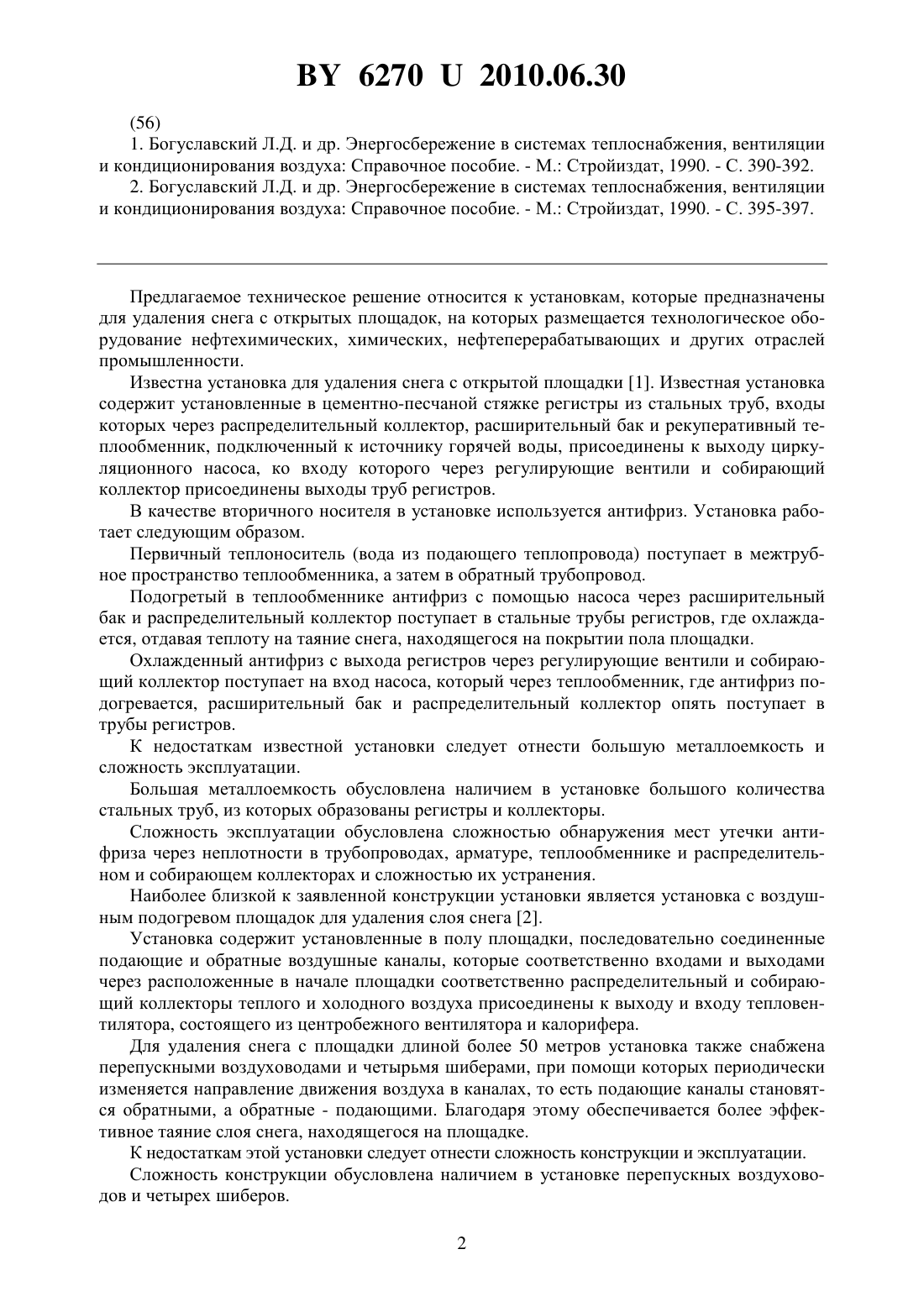

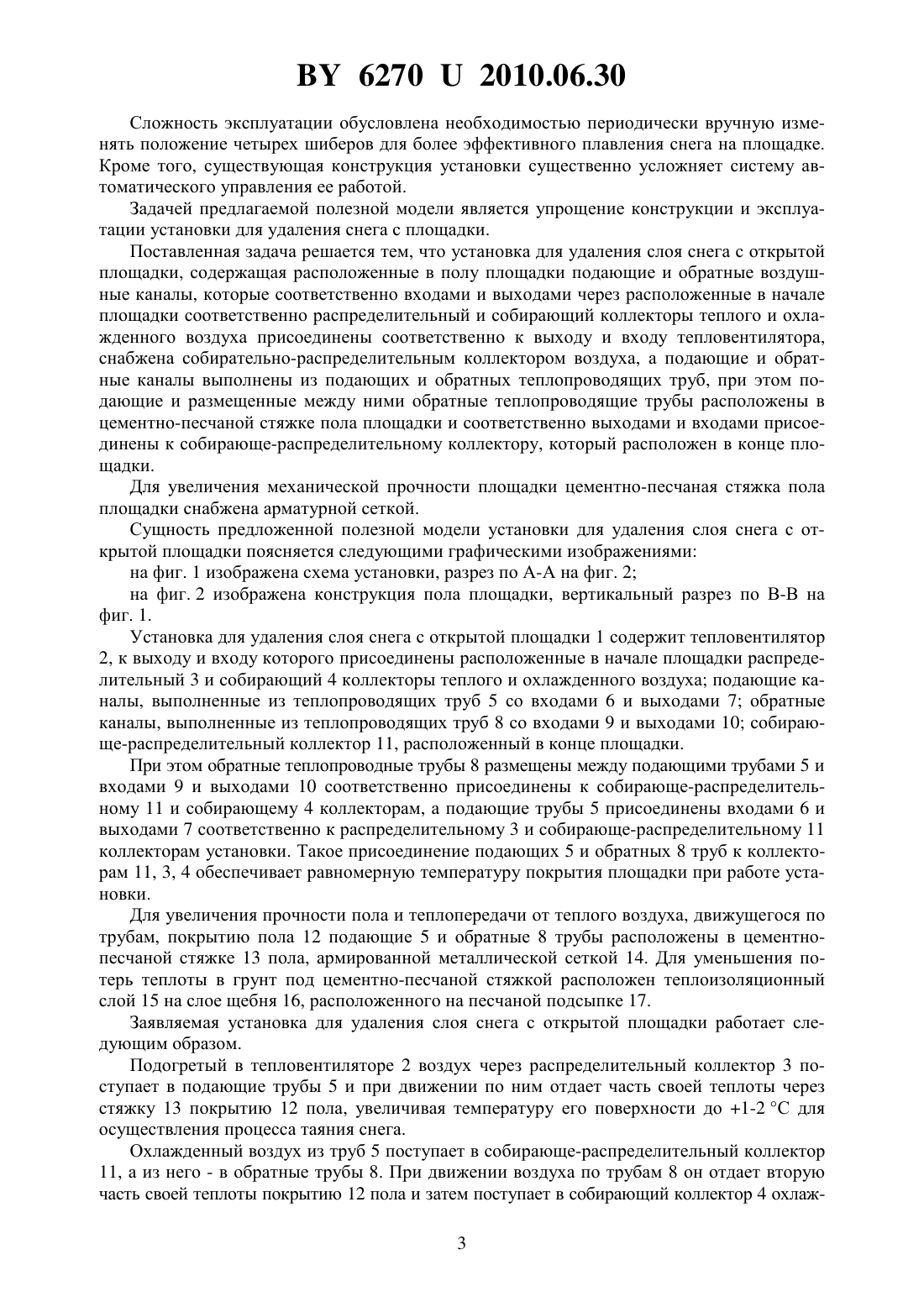

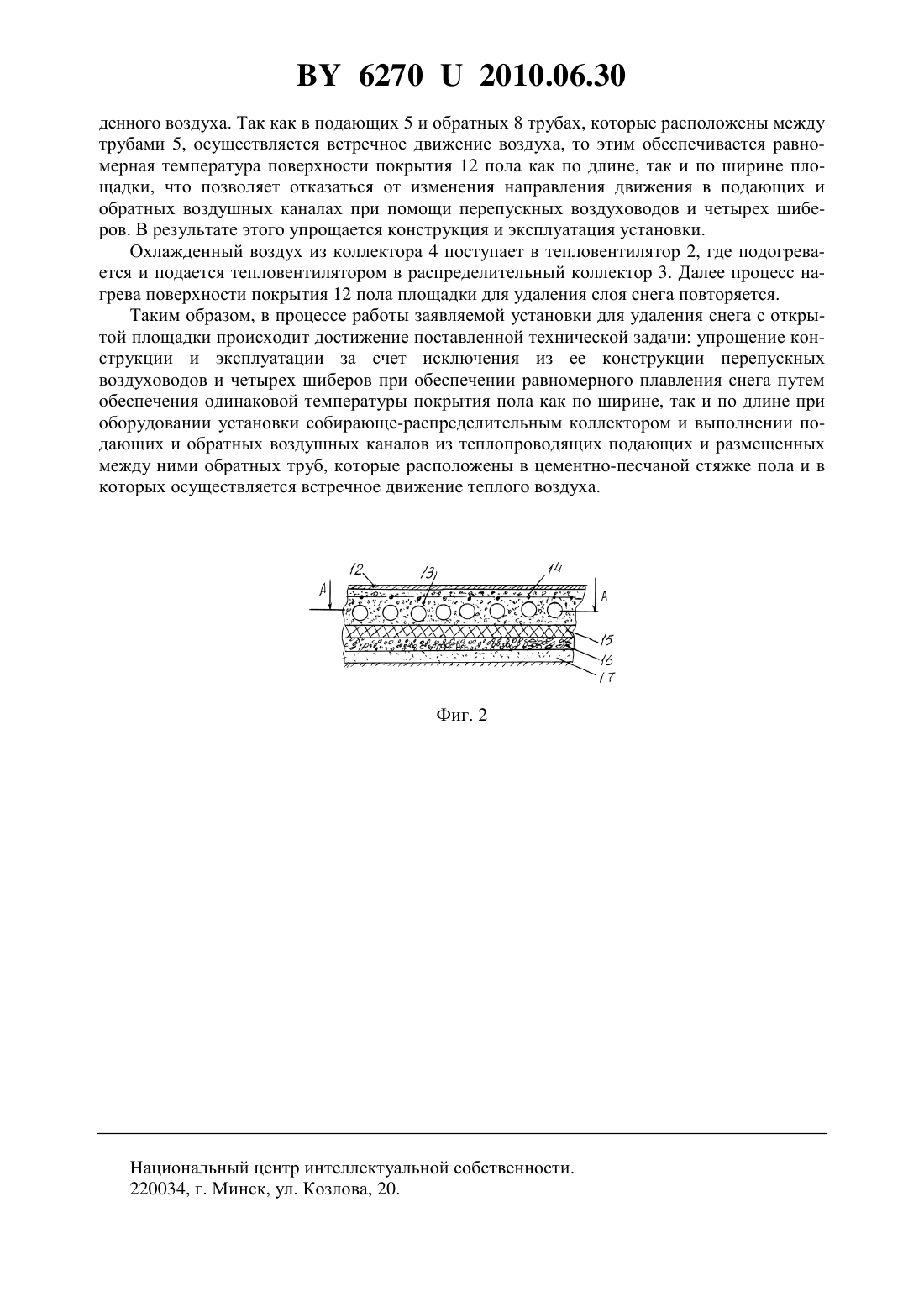

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ УДАЛЕНИЯ СНЕГА С ОТКРЫТОЙ ПЛОЩАДКИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Установка для удаления снега с открытой площадки, содержащая расположенные в полу площадки подающие и обратные воздушные каналы, которые соответственно входами и выходами через расположенные в начале площадки соответственно распределительный и собирающий коллекторы теплого и охлажденного воздуха присоединены соответственно к выходу и входу тепловентилятора, отличающаяся тем, что она снабжена собирающе-распределительным коллектором воздуха, а подающие и обратные каналы выполнены из подающих и обратных теплопроводящих труб, при этом подающие и размещенные между ними обратные теплопроводящие трубы расположены в цементнопесчаной сцепке пола площадки и соответственно выходами и входами присоединены к собирающе-распределительному коллектору, который расположен в конце площадки. 2. Установка для удаления снега с открытой площадки по п. 1, отличающаяся тем,что цементно-песчаная стяжка пола площадки снабжена арматурной сеткой.(56) 1. Богуславский Л.Д. и др. Энергосбережение в системах теплоснабжения, вентиляции и кондиционирования воздуха Справочное пособие. - М. Стройиздат, 1990. - С. 390-392. 2. Богуславский Л.Д. и др. Энергосбережение в системах теплоснабжения, вентиляции и кондиционирования воздуха Справочное пособие. - М. Стройиздат, 1990. - С. 395-397. Предлагаемое техническое решение относится к установкам, которые предназначены для удаления снега с открытых площадок, на которых размещается технологическое оборудование нефтехимических, химических, нефтеперерабатывающих и других отраслей промышленности. Известна установка для удаления снега с открытой площадки 1. Известная установка содержит установленные в цементно-песчаной стяжке регистры из стальных труб, входы которых через распределительный коллектор, расширительный бак и рекуперативный теплообменник, подключенный к источнику горячей воды, присоединены к выходу циркуляционного насоса, ко входу которого через регулирующие вентили и собирающий коллектор присоединены выходы труб регистров. В качестве вторичного носителя в установке используется антифриз. Установка работает следующим образом. Первичный теплоноситель (вода из подающего теплопровода) поступает в межтрубное пространство теплообменника, а затем в обратный трубопровод. Подогретый в теплообменнике антифриз с помощью насоса через расширительный бак и распределительный коллектор поступает в стальные трубы регистров, где охлаждается, отдавая теплоту на таяние снега, находящегося на покрытии пола площадки. Охлажденный антифриз с выхода регистров через регулирующие вентили и собирающий коллектор поступает на вход насоса, который через теплообменник, где антифриз подогревается, расширительный бак и распределительный коллектор опять поступает в трубы регистров. К недостаткам известной установки следует отнести большую металлоемкость и сложность эксплуатации. Большая металлоемкость обусловлена наличием в установке большого количества стальных труб, из которых образованы регистры и коллекторы. Сложность эксплуатации обусловлена сложностью обнаружения мест утечки антифриза через неплотности в трубопроводах, арматуре, теплообменнике и распределительном и собирающем коллекторах и сложностью их устранения. Наиболее близкой к заявленной конструкции установки является установка с воздушным подогревом площадок для удаления слоя снега 2. Установка содержит установленные в полу площадки, последовательно соединенные подающие и обратные воздушные каналы, которые соответственно входами и выходами через расположенные в начале площадки соответственно распределительный и собирающий коллекторы теплого и холодного воздуха присоединены к выходу и входу тепловентилятора, состоящего из центробежного вентилятора и калорифера. Для удаления снега с площадки длиной более 50 метров установка также снабжена перепускными воздуховодами и четырьмя шиберами, при помощи которых периодически изменяется направление движения воздуха в каналах, то есть подающие каналы становятся обратными, а обратные - подающими. Благодаря этому обеспечивается более эффективное таяние слоя снега, находящегося на площадке. К недостаткам этой установки следует отнести сложность конструкции и эксплуатации. Сложность конструкции обусловлена наличием в установке перепускных воздуховодов и четырех шиберов. 2 62702010.06.30 Сложность эксплуатации обусловлена необходимостью периодически вручную изменять положение четырех шиберов для более эффективного плавления снега на площадке. Кроме того, существующая конструкция установки существенно усложняет систему автоматического управления ее работой. Задачей предлагаемой полезной модели является упрощение конструкции и эксплуатации установки для удаления снега с площадки. Поставленная задача решается тем, что установка для удаления слоя снега с открытой площадки, содержащая расположенные в полу площадки подающие и обратные воздушные каналы, которые соответственно входами и выходами через расположенные в начале площадки соответственно распределительный и собирающий коллекторы теплого и охлажденного воздуха присоединены соответственно к выходу и входу тепловентилятора,снабжена собирательно-распределительным коллектором воздуха, а подающие и обратные каналы выполнены из подающих и обратных теплопроводящих труб, при этом подающие и размещенные между ними обратные теплопроводящие трубы расположены в цементно-песчаной стяжке пола площадки и соответственно выходами и входами присоединены к собирающе-распределительному коллектору, который расположен в конце площадки. Для увеличения механической прочности площадки цементно-песчаная стяжка пола площадки снабжена арматурной сеткой. Сущность предложенной полезной модели установки для удаления слоя снега с открытой площадки поясняется следующими графическими изображениями на фиг. 1 изображена схема установки, разрез по А-А на фиг. 2 на фиг. 2 изображена конструкция пола площадки, вертикальный разрез по В-В на фиг. 1. Установка для удаления слоя снега с открытой площадки 1 содержит тепловентилятор 2, к выходу и входу которого присоединены расположенные в начале площадки распределительный 3 и собирающий 4 коллекторы теплого и охлажденного воздуха подающие каналы, выполненные из теплопроводящих труб 5 со входами 6 и выходами 7 обратные каналы, выполненные из теплопроводящих труб 8 со входами 9 и выходами 10 собирающе-распределительный коллектор 11, расположенный в конце площадки. При этом обратные теплопроводные трубы 8 размещены между подающими трубами 5 и входами 9 и выходами 10 соответственно присоединены к собирающе-распределительному 11 и собирающему 4 коллекторам, а подающие трубы 5 присоединены входами 6 и выходами 7 соответственно к распределительному 3 и собирающе-распределительному 11 коллекторам установки. Такое присоединение подающих 5 и обратных 8 труб к коллекторам 11, 3, 4 обеспечивает равномерную температуру покрытия площадки при работе установки. Для увеличения прочности пола и теплопередачи от теплого воздуха, движущегося по трубам, покрытию пола 12 подающие 5 и обратные 8 трубы расположены в цементнопесчаной стяжке 13 пола, армированной металлической сеткой 14. Для уменьшения потерь теплоты в грунт под цементно-песчаной стяжкой расположен теплоизоляционный слой 15 на слое щебня 16, расположенного на песчаной подсыпке 17. Заявляемая установка для удаления слоя снега с открытой площадки работает следующим образом. Подогретый в тепловентиляторе 2 воздух через распределительный коллектор 3 поступает в подающие трубы 5 и при движении по ним отдает часть своей теплоты через стяжку 13 покрытию 12 пола, увеличивая температуру его поверхности до 1-2 С для осуществления процесса таяния снега. Охлажденный воздух из труб 5 поступает в собирающе-распределительный коллектор 11, а из него - в обратные трубы 8. При движении воздуха по трубам 8 он отдает вторую часть своей теплоты покрытию 12 пола и затем поступает в собирающий коллектор 4 охлаж 3 62702010.06.30 денного воздуха. Так как в подающих 5 и обратных 8 трубах, которые расположены между трубами 5, осуществляется встречное движение воздуха, то этим обеспечивается равномерная температура поверхности покрытия 12 пола как по длине, так и по ширине площадки, что позволяет отказаться от изменения направления движения в подающих и обратных воздушных каналах при помощи перепускных воздуховодов и четырех шиберов. В результате этого упрощается конструкция и эксплуатация установки. Охлажденный воздух из коллектора 4 поступает в тепловентилятор 2, где подогревается и подается тепловентилятором в распределительный коллектор 3. Далее процесс нагрева поверхности покрытия 12 пола площадки для удаления слоя снега повторяется. Таким образом, в процессе работы заявляемой установки для удаления снега с открытой площадки происходит достижение поставленной технической задачи упрощение конструкции и эксплуатации за счет исключения из ее конструкции перепускных воздуховодов и четырех шиберов при обеспечении равномерного плавления снега путем обеспечения одинаковой температуры покрытия пола как по ширине, так и по длине при оборудовании установки собирающе-распределительным коллектором и выполнении подающих и обратных воздушных каналов из теплопроводящих подающих и размещенных между ними обратных труб, которые расположены в цементно-песчаной стяжке пола и в которых осуществляется встречное движение теплого воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
