Навесное оборудование мотоблока для уборки мусора

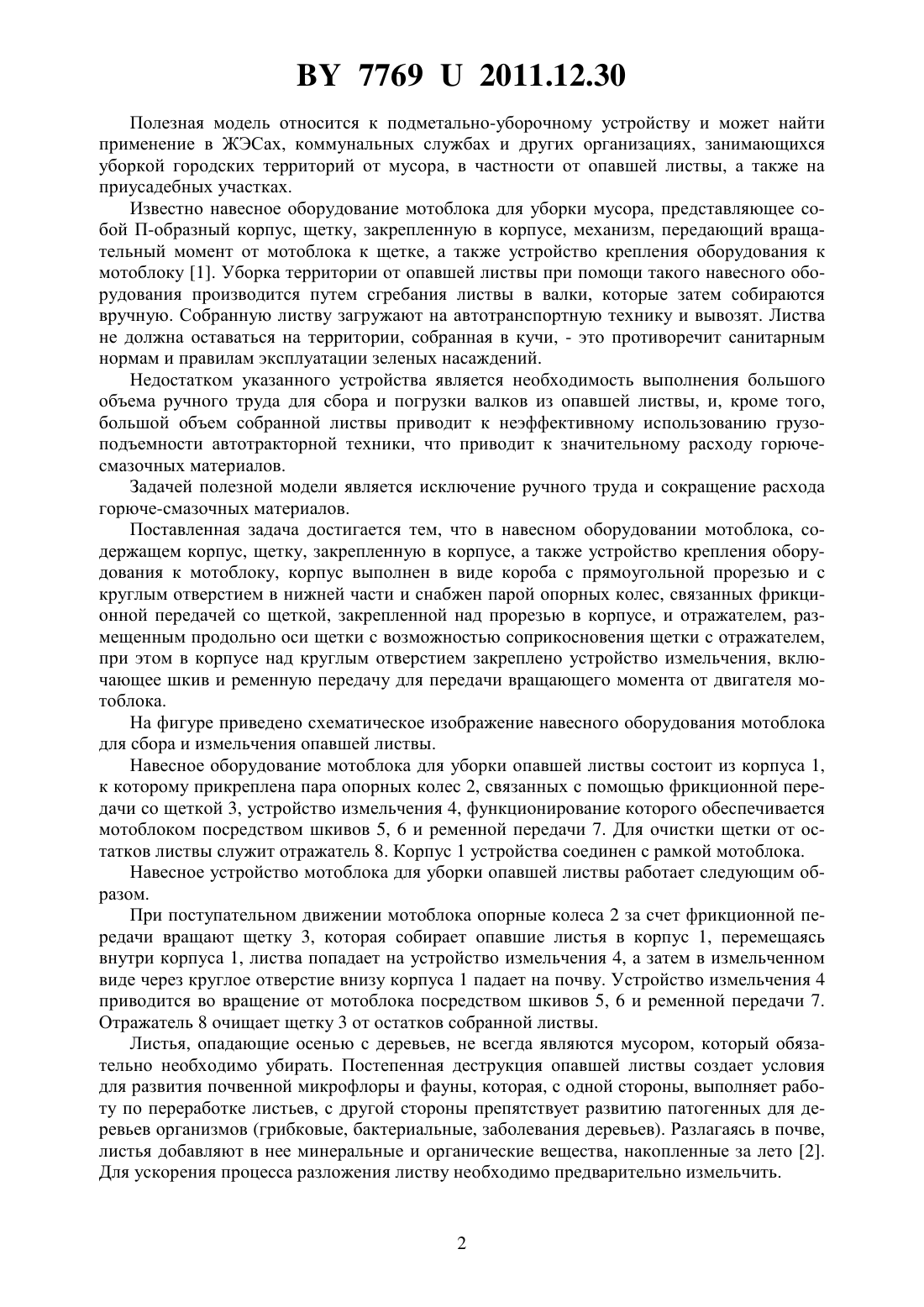

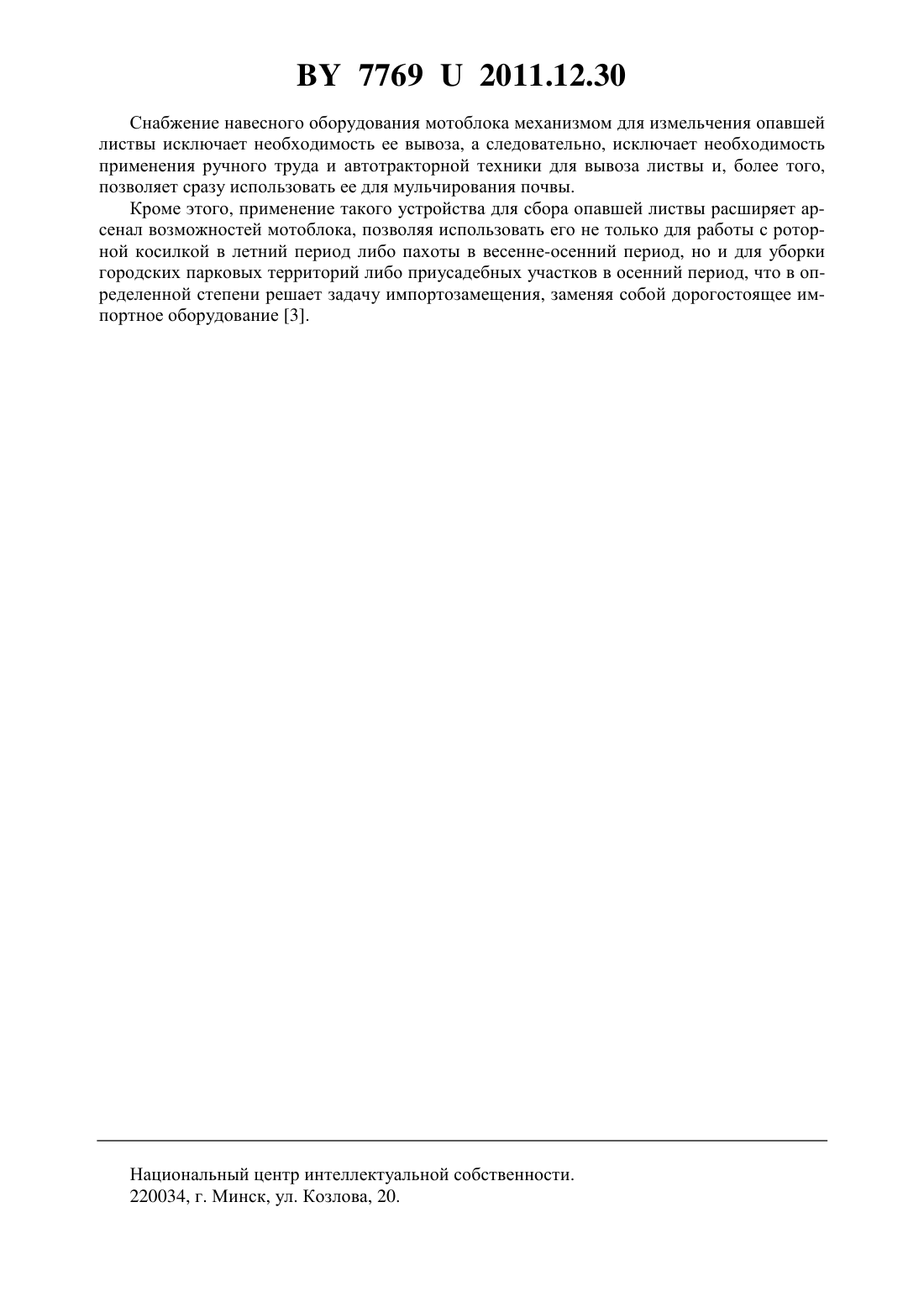

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАВЕСНОЕ ОБОРУДОВАНИЕ МОТОБЛОКА ДЛЯ УБОРКИ МУСОРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Шакирин Анатолий Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Навесное оборудование мотоблока, содержащее корпус, щетку, закрепленную в корпусе, а также устройство крепления оборудования к мотоблоку, отличающееся тем, что корпус выполнен в виде короба с прямоугольной прорезью и с круглым отверстием в нижней части и снабжен парой опорных колес, связанных фрикционной передачей со щеткой, закрепленной над прорезью в корпусе, и отражателем, размещенным продольно оси щетки с возможностью соприкосновения щетки с отражателем, при этом в корпусе над круглым отверстием закреплено устройство измельчения, включающее шкив и ременную передачу для передачи вращающего момента от двигателя мотоблока.// 2. Гравель Н.В. Уборка опавших листьев в городе. Надо ли их убирать ЭКОМ Центр экспертиз Санкт-Петербургского общества естествоиспытателей. - Санкт-Петербург Издательский дом Отраслевые ведомости, 2007. 3. Сборщики листвы 400,500. Электронный ресурс. Режим доступа ////32-2009-10-05-21-11-50 77692011.12.30 Полезная модель относится к подметально-уборочному устройству и может найти применение в ЖЭСах, коммунальных службах и других организациях, занимающихся уборкой городских территорий от мусора, в частности от опавшей листвы, а также на приусадебных участках. Известно навесное оборудование мотоблока для уборки мусора, представляющее собой П-образный корпус, щетку, закрепленную в корпусе, механизм, передающий вращательный момент от мотоблока к щетке, а также устройство крепления оборудования к мотоблоку 1. Уборка территории от опавшей листвы при помощи такого навесного оборудования производится путем сгребания листвы в валки, которые затем собираются вручную. Собранную листву загружают на автотранспортную технику и вывозят. Листва не должна оставаться на территории, собранная в кучи, - это противоречит санитарным нормам и правилам эксплуатации зеленых насаждений. Недостатком указанного устройства является необходимость выполнения большого объема ручного труда для сбора и погрузки валков из опавшей листвы, и, кроме того,большой объем собранной листвы приводит к неэффективному использованию грузоподъемности автотракторной техники, что приводит к значительному расходу горючесмазочных материалов. Задачей полезной модели является исключение ручного труда и сокращение расхода горюче-смазочных материалов. Поставленная задача достигается тем, что в навесном оборудовании мотоблока, содержащем корпус, щетку, закрепленную в корпусе, а также устройство крепления оборудования к мотоблоку, корпус выполнен в виде короба с прямоугольной прорезью и с круглым отверстием в нижней части и снабжен парой опорных колес, связанных фрикционной передачей со щеткой, закрепленной над прорезью в корпусе, и отражателем, размещенным продольно оси щетки с возможностью соприкосновения щетки с отражателем,при этом в корпусе над круглым отверстием закреплено устройство измельчения, включающее шкив и ременную передачу для передачи вращающего момента от двигателя мотоблока. На фигуре приведено схематическое изображение навесного оборудования мотоблока для сбора и измельчения опавшей листвы. Навесное оборудование мотоблока для уборки опавшей листвы состоит из корпуса 1,к которому прикреплена пара опорных колес 2, связанных с помощью фрикционной передачи со щеткой 3, устройство измельчения 4, функционирование которого обеспечивается мотоблоком посредством шкивов 5, 6 и ременной передачи 7. Для очистки щетки от остатков листвы служит отражатель 8. Корпус 1 устройства соединен с рамкой мотоблока. Навесное устройство мотоблока для уборки опавшей листвы работает следующим образом. При поступательном движении мотоблока опорные колеса 2 за счет фрикционной передачи вращают щетку 3, которая собирает опавшие листья в корпус 1, перемещаясь внутри корпуса 1, листва попадает на устройство измельчения 4, а затем в измельченном виде через круглое отверстие внизу корпуса 1 падает на почву. Устройство измельчения 4 приводится во вращение от мотоблока посредством шкивов 5, 6 и ременной передачи 7. Отражатель 8 очищает щетку 3 от остатков собранной листвы. Листья, опадающие осенью с деревьев, не всегда являются мусором, который обязательно необходимо убирать. Постепенная деструкция опавшей листвы создает условия для развития почвенной микрофлоры и фауны, которая, с одной стороны, выполняет работу по переработке листьев, с другой стороны препятствует развитию патогенных для деревьев организмов (грибковые, бактериальные, заболевания деревьев). Разлагаясь в почве,листья добавляют в нее минеральные и органические вещества, накопленные за лето 2. Для ускорения процесса разложения листву необходимо предварительно измельчить. 77692011.12.30 Снабжение навесного оборудования мотоблока механизмом для измельчения опавшей листвы исключает необходимость ее вывоза, а следовательно, исключает необходимость применения ручного труда и автотракторной техники для вывоза листвы и, более того,позволяет сразу использовать ее для мульчирования почвы. Кроме этого, применение такого устройства для сбора опавшей листвы расширяет арсенал возможностей мотоблока, позволяя использовать его не только для работы с роторной косилкой в летний период либо пахоты в весенне-осенний период, но и для уборки городских парковых территорий либо приусадебных участков в осенний период, что в определенной степени решает задачу импортозамещения, заменяя собой дорогостоящее импортное оборудование 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
