Рыхлительное оборудование

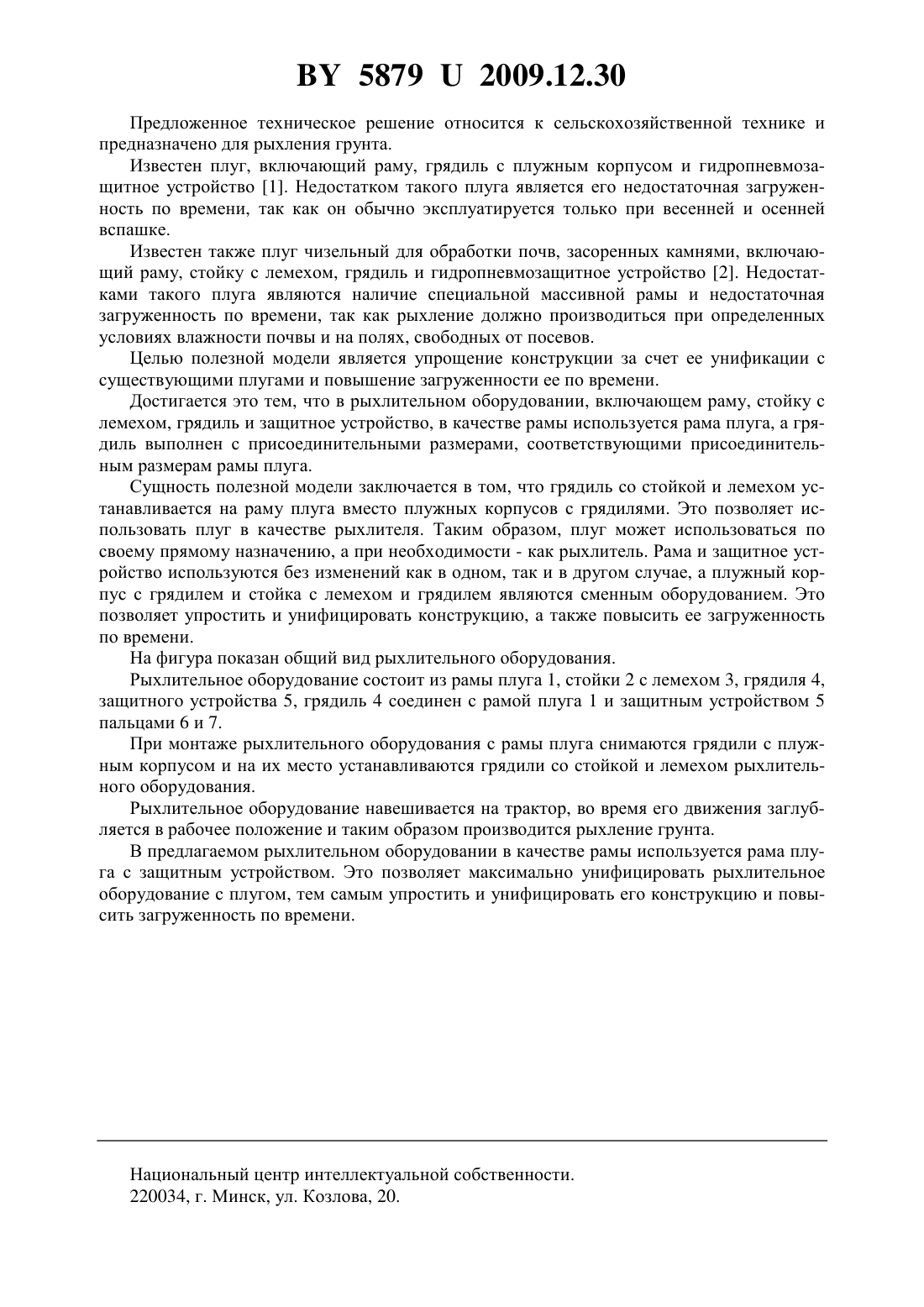

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Хомяков Александр Григорьевич Погодин Николай Никитич Болбышко Валерий Александрович(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Рыхлительное оборудование, включающее раму, стойку с лемехом, грядиль и защитное устройство, отличающееся тем, что в качестве рамы используется рама плуга, а грядиль выполнен с присоединительными размерами, соответствующими присоединительным размерам рамы плуга. 58792009.12.30 Предложенное техническое решение относится к сельскохозяйственной технике и предназначено для рыхления грунта. Известен плуг, включающий раму, грядиль с плужным корпусом и гидропневмозащитное устройство 1. Недостатком такого плуга является его недостаточная загруженность по времени, так как он обычно эксплуатируется только при весенней и осенней вспашке. Известен также плуг чизельный для обработки почв, засоренных камнями, включающий раму, стойку с лемехом, грядиль и гидропневмозащитное устройство 2. Недостатками такого плуга являются наличие специальной массивной рамы и недостаточная загруженность по времени, так как рыхление должно производиться при определенных условиях влажности почвы и на полях, свободных от посевов. Целью полезной модели является упрощение конструкции за счет ее унификации с существующими плугами и повышение загруженности ее по времени. Достигается это тем, что в рыхлительном оборудовании, включающем раму, стойку с лемехом, грядиль и защитное устройство, в качестве рамы используется рама плуга, а грядиль выполнен с присоединительными размерами, соответствующими присоединительным размерам рамы плуга. Сущность полезной модели заключается в том, что грядиль со стойкой и лемехом устанавливается на раму плуга вместо плужных корпусов с грядилями. Это позволяет использовать плуг в качестве рыхлителя. Таким образом, плуг может использоваться по своему прямому назначению, а при необходимости - как рыхлитель. Рама и защитное устройство используются без изменений как в одном, так и в другом случае, а плужный корпус с грядилем и стойка с лемехом и грядилем являются сменным оборудованием. Это позволяет упростить и унифицировать конструкцию, а также повысить ее загруженность по времени. На фигура показан общий вид рыхлительного оборудования. Рыхлительное оборудование состоит из рамы плуга 1, стойки 2 с лемехом 3, грядиля 4,защитного устройства 5, грядиль 4 соединен с рамой плуга 1 и защитным устройством 5 пальцами 6 и 7. При монтаже рыхлительного оборудования с рамы плуга снимаются грядили с плужным корпусом и на их место устанавливаются грядили со стойкой и лемехом рыхлительного оборудования. Рыхлительное оборудование навешивается на трактор, во время его движения заглубляется в рабочее положение и таким образом производится рыхление грунта. В предлагаемом рыхлительном оборудовании в качестве рамы используется рама плуга с защитным устройством. Это позволяет максимально унифицировать рыхлительное оборудование с плугом, тем самым упростить и унифицировать его конструкцию и повысить загруженность по времени. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
