Почвообрабатывающий каток

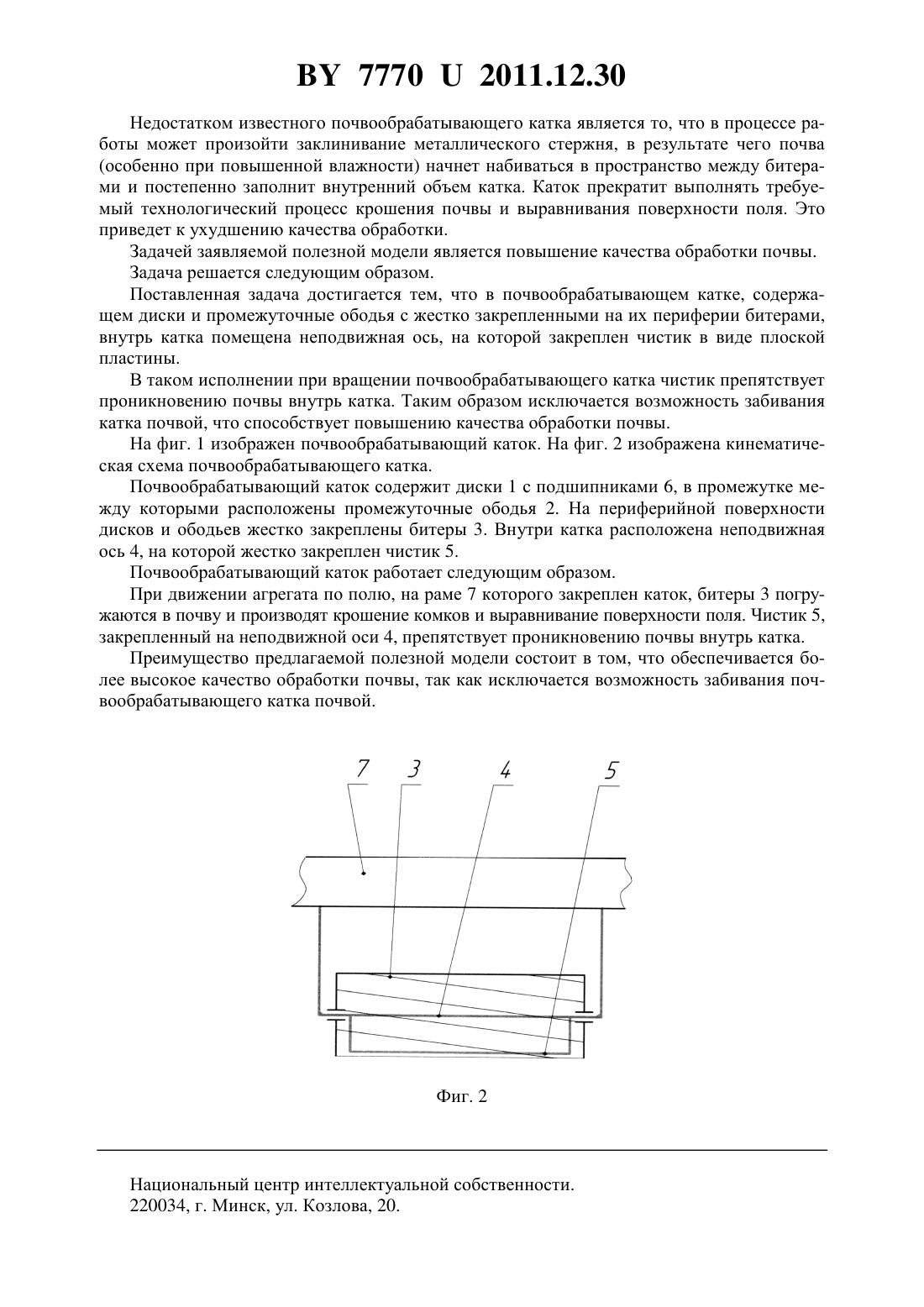

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Новиков Анатолий Васильевич Леончик Игорь Валентинович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Почвообрабатывающий каток, содержащий диски и промежуточные ободья с жестко закрепленными на их периферии битерами, отличающийся тем, что внутрь катка помещена неподвижная ось, на которой закреплен чистик в виде плоской пластины. Фиг. 1 Полезная модель относится к сельскохозяйственной технике, в частности к орудиям для обработки почвы. Известен почвообрабатывающий каток, содержащий диски и промежуточные ободья с жестко закрепленными на их периферии битерами, при этом внутрь катка между дисками свободно помещен стержень (прототип) 1. 77702011.12.30 Недостатком известного почвообрабатывающего катка является то, что в процессе работы может произойти заклинивание металлического стержня, в результате чего почва(особенно при повышенной влажности) начнет набиваться в пространство между битерами и постепенно заполнит внутренний объем катка. Каток прекратит выполнять требуемый технологический процесс крошения почвы и выравнивания поверхности поля. Это приведет к ухудшению качества обработки. Задачей заявляемой полезной модели является повышение качества обработки почвы. Задача решается следующим образом. Поставленная задача достигается тем, что в почвообрабатывающем катке, содержащем диски и промежуточные ободья с жестко закрепленными на их периферии битерами,внутрь катка помещена неподвижная ось, на которой закреплен чистик в виде плоской пластины. В таком исполнении при вращении почвообрабатывающего катка чистик препятствует проникновению почвы внутрь катка. Таким образом исключается возможность забивания катка почвой, что способствует повышению качества обработки почвы. На фиг. 1 изображен почвообрабатывающий каток. На фиг. 2 изображена кинематическая схема почвообрабатывающего катка. Почвообрабатывающий каток содержит диски 1 с подшипниками 6, в промежутке между которыми расположены промежуточные ободья 2. На периферийной поверхности дисков и ободьев жестко закреплены битеры 3. Внутри катка расположена неподвижная ось 4, на которой жестко закреплен чистик 5. Почвообрабатывающий каток работает следующим образом. При движении агрегата по полю, на раме 7 которого закреплен каток, битеры 3 погружаются в почву и производят крошение комков и выравнивание поверхности поля. Чистик 5,закрепленный на неподвижной оси 4, препятствует проникновению почвы внутрь катка. Преимущество предлагаемой полезной модели состоит в том, что обеспечивается более высокое качество обработки почвы, так как исключается возможность забивания почвообрабатывающего катка почвой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
