Роторное устройство для отделения семенных коробочек от стеблей

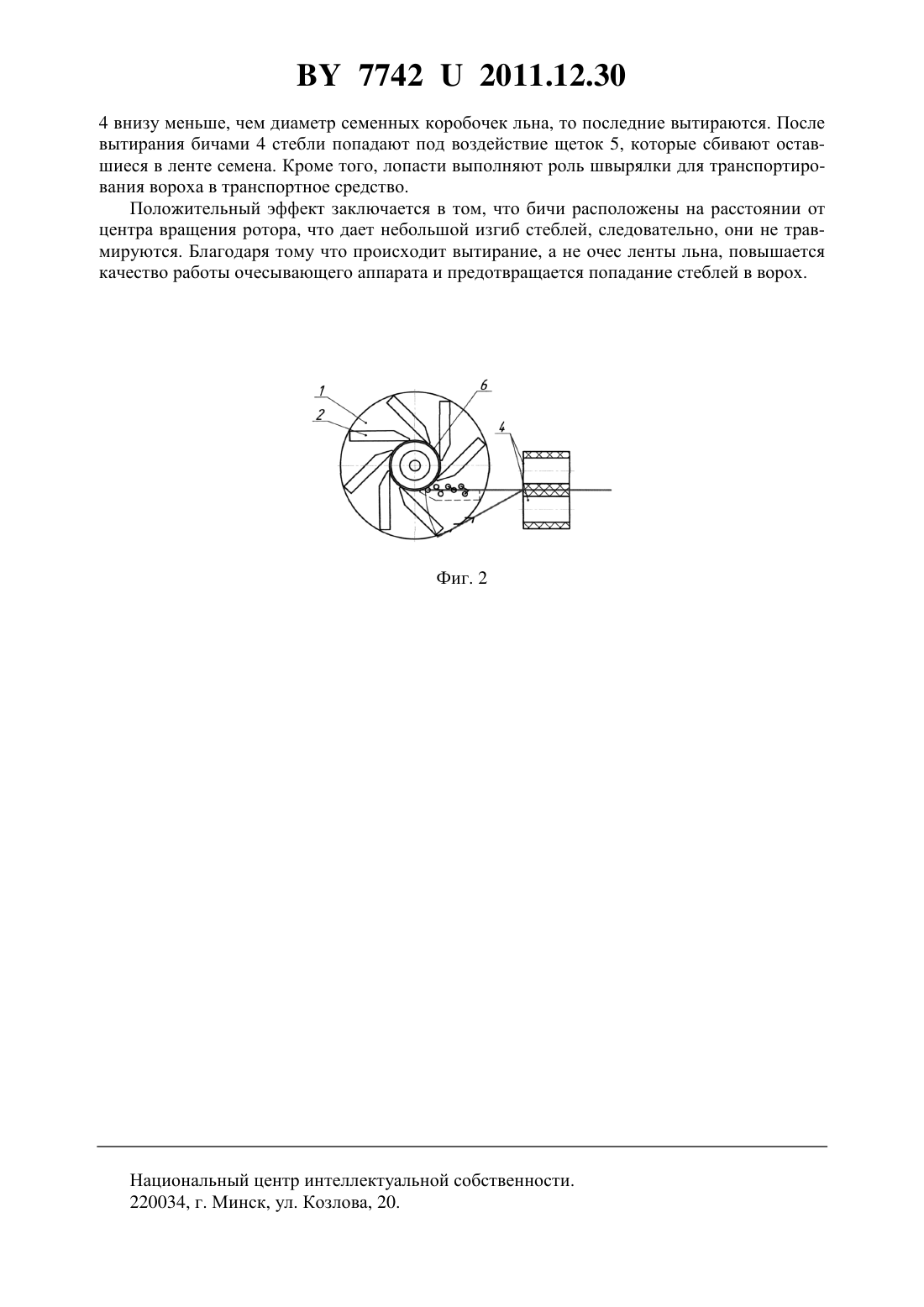

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РОТОРНОЕ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ СЕМЕННЫХ КОРОБОЧЕК ОТ СТЕБЛЕЙ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Цайц Максим Валерьевич Сентюров Павел Дмитриевич Сентюров Андрей Дмитриевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Устройство для отделения семенных коробочек от стеблей, включающее зажимной транспортер и ротор, отличающееся тем, что оно выполнено в виде ротора с косыми рифлеными бичами и вычесывающе-транспортирующими лопастями со щетками, а также деки, причем ротор устанавливается перпендикулярно движению ленты льна, а бичи устанавливаются на роторе таким образом, что бич в момент касания ленты льна образует с ней острый угол, тем самым устраняя возможность излома стеблей, кроме того зазор между декой и бичами уменьшается при движении стеблей вниз и в нижней части меньше диаметра семенных коробочек льна, благодаря чему происходит их вытирание.(56) 1. Карпенко А.Н., Зеленев А.А. Сельскохозяйственные машины. - М. Колос, 1965. С. 344. 2. А.с. СССР 1604218, МПК 01 45/06. Устройство для отделения семенных коробочек от стеблей / В.В.Калинин, В.М.Калугин, В.П.Галдович и Н.Н.Семенов // БИ 41. 1990. Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для отделения семенных коробочек льна. Известны очесывающие устройства, включающие гребневый очесывающий барабан,зажимной транспортер и лопатки для выбрасывания вороха на выгрузной транспортер,устанавливаемые на льноуборочных комбайнах и производящие очес в зажимном транспортере 1. Недостатками этих очесывающих устройств являются низкое качество полученного вороха, так как очесывающий аппарат выдирает стебли льна и сорных растений из очесываемой ленты, травмирование семян и частичный излом стеблей льна, значительное снижение чистоты очеса при увеличении толщины обрабатываемой ленты льна. Наличие лиственной части большой влажности на стеблях льна, а также засоренность посевных площадей на момент уборки сорными растениями приводит к забиванию очесывающего устройства и вследствие этого к низкому качеству очеса. Кроме того очесывающие устройства данного типа имеют относительно большую металлоемкость. Известен также очесывающий аппарат, принятый за прототип, состоящий из зажимного транспортера, закрепленного на оси вращающегося обода с захватывающетранспортирующими элементами и крыльчаткой, установленной в кожухе. Над задней по ходу движения стеблей рабочей поверхностью обода установлена подпружиненная лопатка 2. К недостаткам данной конструкции относятся частичный излом стеблей, что снижает выход длинного волокна невысокое качество очеса и потеря очесанных коробочек в ленте. Задача полезной модели - повышение качества очеса стеблей льна, улучшение транспортирования и снижение потерь семян. Решение поставленной задачи достигается тем, что устройство для отделения семенных коробочек от стеблей выполнено в виде ротора с косыми рифлеными бичами и вычесывающе-транспортирующими лопастями со щетками, а также деки, причем ротор устанавливается перпендикулярно движению ленты льна, а бичи устанавливаются на роторе таким образом, что бич в момент касания ленты льна образует с ней острый угол, тем самым устраняя возможность излома стеблей, кроме того зазор между декой и бичами уменьшается при движении стеблей вниз и в нижней части меньше диаметра семенных коробочек льна, благодаря чему происходит их вытирание. На фиг. 1 изображен общий вид предлагаемого устройства для очеса на фиг. 2 - то же,вид сбоку. Предлагаемое очесывающее устройство состоит из зажимного транспортера 1, кожуха 2, ротора 3, косых рифленых бичей 4, жестко закрепленных на боковой стороне ротора,которые расположены на расстоянии от центра вращения ротора под угломк диаметру ротора. На другой стороне ротора установлены вычесывающе-транспортирующие лопасти со щетками 5. Со стороны бичей установлена рифленая дека 6, образующая с ротором клиновидное пространство в нижней части. Устройство работает следующим образом. Стебли льна подаются зажимным транспортером 1 к ротору 3, установленному перпендикулярно движению ленты. При вращении ротор 3 увлекает бичом 4 порцию стеблей вниз в пространство между ротором 3 и декой 6. Поскольку зазор между декой 6 и бичом 2 77422011.12.30 4 внизу меньше, чем диаметр семенных коробочек льна, то последние вытираются. После вытирания бичами 4 стебли попадают под воздействие щеток 5, которые сбивают оставшиеся в ленте семена. Кроме того, лопасти выполняют роль швырялки для транспортирования вороха в транспортное средство. Положительный эффект заключается в том, что бичи расположены на расстоянии от центра вращения ротора, что дает небольшой изгиб стеблей, следовательно, они не травмируются. Благодаря тому что происходит вытирание, а не очес ленты льна, повышается качество работы очесывающего аппарата и предотвращается попадание стеблей в ворох. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
