Устройство для выравнивания по комлям слоя стеблей льна

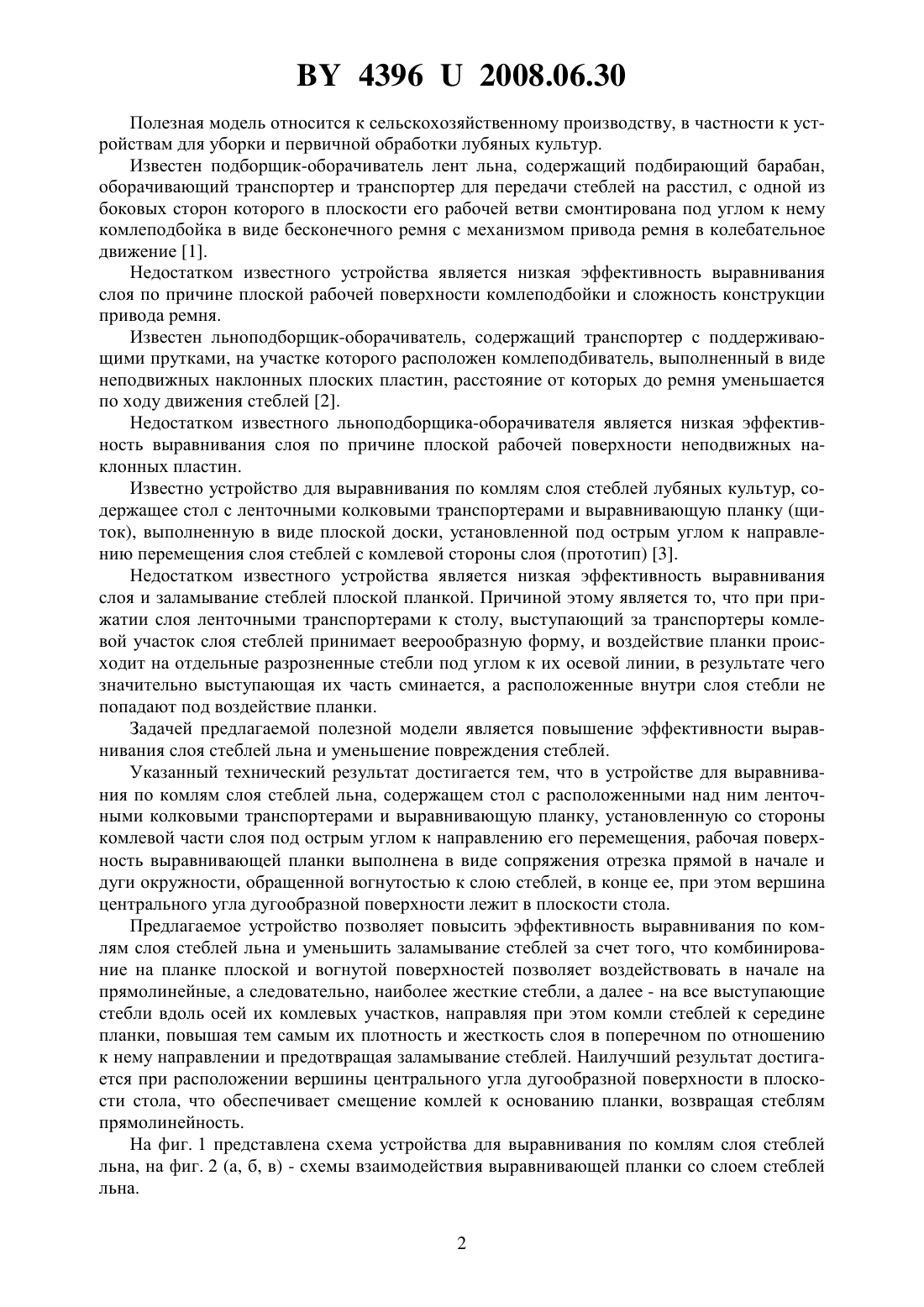

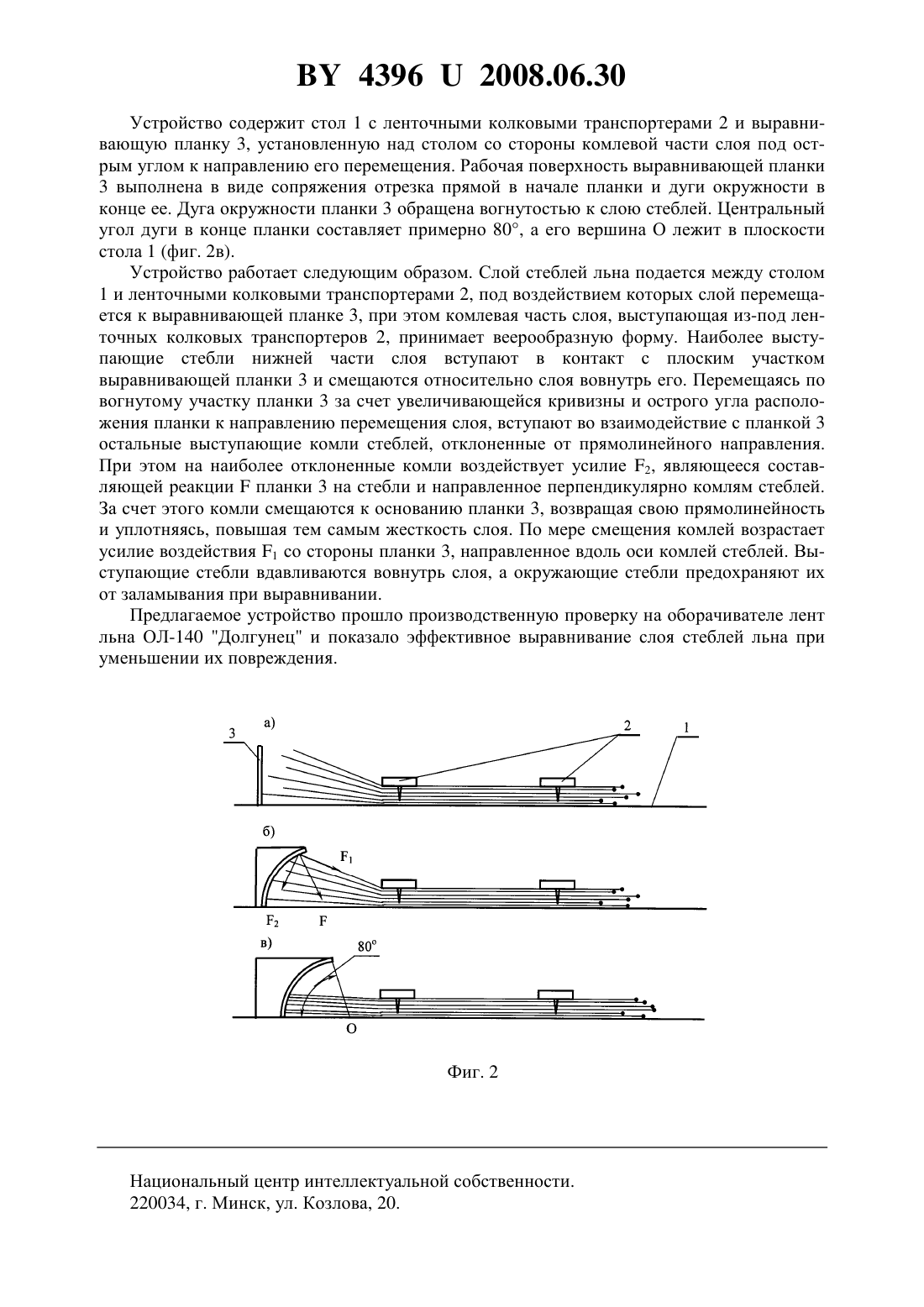

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫРАВНИВАНИЯ ПО КОМЛЯМ СЛОЯ СТЕБЛЕЙ ЛЬНА(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Перевозников Василий Николаевич Лукомский Александр Евгеньевич Винченок Николай Григорьевич Кислов Евгений Вениаминович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Устройство для выравнивания по комлям слоя стеблей льна, содержащее стол с расположенными над ним ленточными колковыми транспортерами и выравнивающую планку, установленную со стороны комлевой части слоя под острым углом к направлению его перемещения, отличающееся тем, что рабочая поверхность выравнивающей планки выполнена в виде сопряжения отрезка прямой в начале и дуги окружности, обращенной вогнутостью к слою стеблей, в конце ее. 2. Устройство по п. 1, отличающееся тем, что вершина центрального угла дугообразной поверхности лежит в плоскости стола.(56) 1. Патент 2021672. 2. Патент 8546 . 3. Марков В.В., Суслов Н.Н., Трифонов В.Г., Ипатов Первичная обработка лубяных волокон Учебник для студентов вузов текстильной промышленности. - М. Легкая индустрия, 1974. - С. 228-229. 43962008.06.30 Полезная модель относится к сельскохозяйственному производству, в частности к устройствам для уборки и первичной обработки лубяных культур. Известен подборщик-оборачиватель лент льна, содержащий подбирающий барабан,оборачивающий транспортер и транспортер для передачи стеблей на расстил, с одной из боковых сторон которого в плоскости его рабочей ветви смонтирована под углом к нему комлеподбойка в виде бесконечного ремня с механизмом привода ремня в колебательное движение 1. Недостатком известного устройства является низкая эффективность выравнивания слоя по причине плоской рабочей поверхности комлеподбойки и сложность конструкции привода ремня. Известен льноподборщик-оборачиватель, содержащий транспортер с поддерживающими прутками, на участке которого расположен комлеподбиватель, выполненный в виде неподвижных наклонных плоских пластин, расстояние от которых до ремня уменьшается по ходу движения стеблей 2. Недостатком известного льноподборщика-оборачивателя является низкая эффективность выравнивания слоя по причине плоской рабочей поверхности неподвижных наклонных пластин. Известно устройство для выравнивания по комлям слоя стеблей лубяных культур, содержащее стол с ленточными колковыми транспортерами и выравнивающую планку (щиток), выполненную в виде плоской доски, установленной под острым углом к направлению перемещения слоя стеблей с комлевой стороны слоя (прототип) 3. Недостатком известного устройства является низкая эффективность выравнивания слоя и заламывание стеблей плоской планкой. Причиной этому является то, что при прижатии слоя ленточными транспортерами к столу, выступающий за транспортеры комлевой участок слоя стеблей принимает веерообразную форму, и воздействие планки происходит на отдельные разрозненные стебли под углом к их осевой линии, в результате чего значительно выступающая их часть сминается, а расположенные внутри слоя стебли не попадают под воздействие планки. Задачей предлагаемой полезной модели является повышение эффективности выравнивания слоя стеблей льна и уменьшение повреждения стеблей. Указанный технический результат достигается тем, что в устройстве для выравнивания по комлям слоя стеблей льна, содержащем стол с расположенными над ним ленточными колковыми транспортерами и выравнивающую планку, установленную со стороны комлевой части слоя под острым углом к направлению его перемещения, рабочая поверхность выравнивающей планки выполнена в виде сопряжения отрезка прямой в начале и дуги окружности, обращенной вогнутостью к слою стеблей, в конце ее, при этом вершина центрального угла дугообразной поверхности лежит в плоскости стола. Предлагаемое устройство позволяет повысить эффективность выравнивания по комлям слоя стеблей льна и уменьшить заламывание стеблей за счет того, что комбинирование на планке плоской и вогнутой поверхностей позволяет воздействовать в начале на прямолинейные, а следовательно, наиболее жесткие стебли, а далее - на все выступающие стебли вдоль осей их комлевых участков, направляя при этом комли стеблей к середине планки, повышая тем самым их плотность и жесткость слоя в поперечном по отношению к нему направлении и предотвращая заламывание стеблей. Наилучший результат достигается при расположении вершины центрального угла дугообразной поверхности в плоскости стола, что обеспечивает смещение комлей к основанию планки, возвращая стеблям прямолинейность. На фиг. 1 представлена схема устройства для выравнивания по комлям слоя стеблей льна, на фиг. 2 (а, б, в) - схемы взаимодействия выравнивающей планки со слоем стеблей льна. 2 43962008.06.30 Устройство содержит стол 1 с ленточными колковыми транспортерами 2 и выравнивающую планку 3, установленную над столом со стороны комлевой части слоя под острым углом к направлению его перемещения. Рабочая поверхность выравнивающей планки 3 выполнена в виде сопряжения отрезка прямой в начале планки и дуги окружности в конце ее. Дуга окружности планки 3 обращена вогнутостью к слою стеблей. Центральный угол дуги в конце планки составляет примерно 80, а его вершина О лежит в плоскости стола 1 (фиг. 2 в). Устройство работает следующим образом. Слой стеблей льна подается между столом 1 и ленточными колковыми транспортерами 2, под воздействием которых слой перемещается к выравнивающей планке 3, при этом комлевая часть слоя, выступающая из-под ленточных колковых транспортеров 2, принимает веерообразную форму. Наиболее выступающие стебли нижней части слоя вступают в контакт с плоским участком выравнивающей планки 3 и смещаются относительно слоя вовнутрь его. Перемещаясь по вогнутому участку планки 3 за счет увеличивающейся кривизны и острого угла расположения планки к направлению перемещения слоя, вступают во взаимодействие с планкой 3 остальные выступающие комли стеблей, отклоненные от прямолинейного направления. При этом на наиболее отклоненные комли воздействует усилие 2, являющееся составляющей реакциипланки 3 на стебли и направленное перпендикулярно комлям стеблей. За счет этого комли смещаются к основанию планки 3, возвращая свою прямолинейность и уплотняясь, повышая тем самым жесткость слоя. По мере смещения комлей возрастает усилие воздействия 1 со стороны планки 3, направленное вдоль оси комлей стеблей. Выступающие стебли вдавливаются вовнутрь слоя, а окружающие стебли предохраняют их от заламывания при выравнивании. Предлагаемое устройство прошло производственную проверку на оборачивателе лент льна ОЛ-140 Долгунец и показало эффективное выравнивание слоя стеблей льна при уменьшении их повреждения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
