Устройство для отделения семенных коробочек от стеблей льна

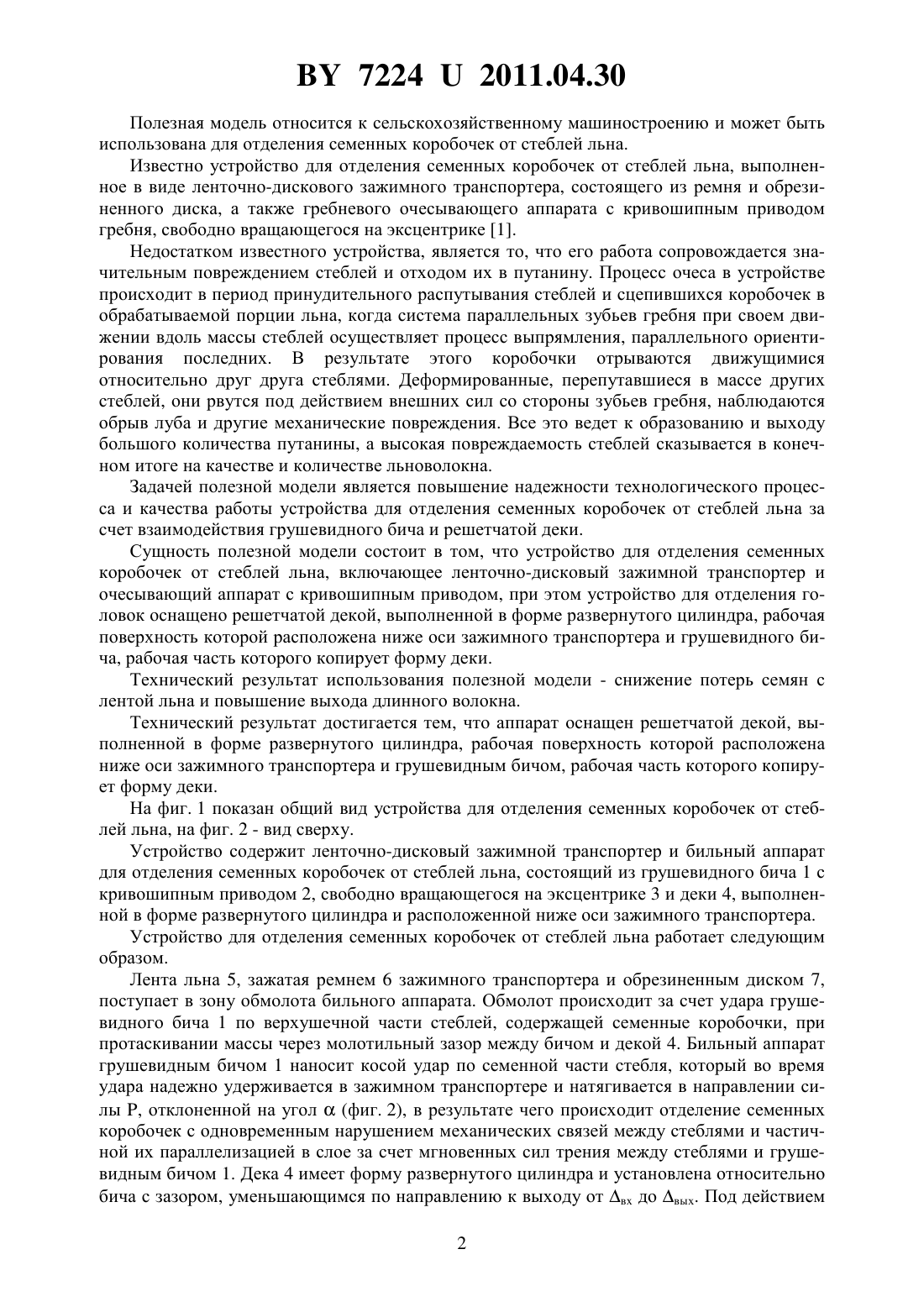

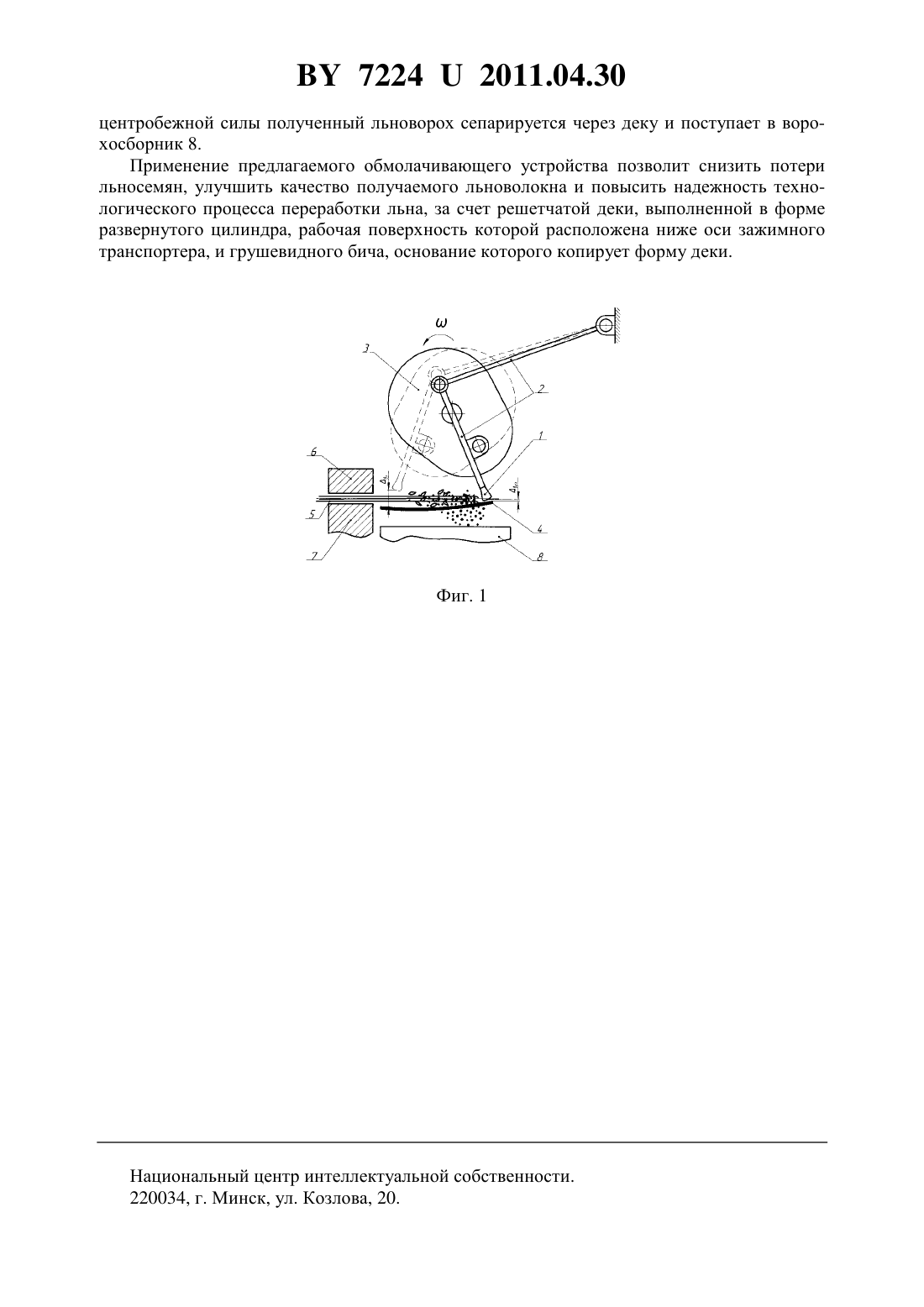

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ СЕМЕННЫХ КОРОБОЧЕК ОТ СТЕБЛЕЙ ЛЬНА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Лвкин Максим Викторович Коцуба Виктор Иосифович Крепочин Сергей Николаевич Левчук Виталий Анатольевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Устройство для отделения семенных коробочек от стеблей льна, включающее ленточно-дисковый зажимной транспортер и очесывающий аппарат с кривошипным приводом,отличающееся тем, что устройство для отделения головок оснащено решетчатой декой,выполненной в форме развернутого цилиндра, рабочая поверхность которой расположена ниже оси зажимного транспортера и грушевидного бича, рабочая часть которого копирует форму деки. 72242011.04.30 Полезная модель относится к сельскохозяйственному машиностроению и может быть использована для отделения семенных коробочек от стеблей льна. Известно устройство для отделения семенных коробочек от стеблей льна, выполненное в виде ленточно-дискового зажимного транспортера, состоящего из ремня и обрезиненного диска, а также гребневого очесывающего аппарата с кривошипным приводом гребня, свободно вращающегося на эксцентрике 1. Недостатком известного устройства, является то, что его работа сопровождается значительным повреждением стеблей и отходом их в путанину. Процесс очеса в устройстве происходит в период принудительного распутывания стеблей и сцепившихся коробочек в обрабатываемой порции льна, когда система параллельных зубьев гребня при своем движении вдоль массы стеблей осуществляет процесс выпрямления, параллельного ориентирования последних. В результате этого коробочки отрываются движущимися относительно друг друга стеблями. Деформированные, перепутавшиеся в массе других стеблей, они рвутся под действием внешних сил со стороны зубьев гребня, наблюдаются обрыв луба и другие механические повреждения. Все это ведет к образованию и выходу большого количества путанины, а высокая повреждаемость стеблей сказывается в конечном итоге на качестве и количестве льноволокна. Задачей полезной модели является повышение надежности технологического процесса и качества работы устройства для отделения семенных коробочек от стеблей льна за счет взаимодействия грушевидного бича и решетчатой деки. Сущность полезной модели состоит в том, что устройство для отделения семенных коробочек от стеблей льна, включающее ленточно-дисковый зажимной транспортер и очесывающий аппарат с кривошипным приводом, при этом устройство для отделения головок оснащено решетчатой декой, выполненной в форме развернутого цилиндра, рабочая поверхность которой расположена ниже оси зажимного транспортера и грушевидного бича, рабочая часть которого копирует форму деки. Технический результат использования полезной модели - снижение потерь семян с лентой льна и повышение выхода длинного волокна. Технический результат достигается тем, что аппарат оснащен решетчатой декой, выполненной в форме развернутого цилиндра, рабочая поверхность которой расположена ниже оси зажимного транспортера и грушевидным бичом, рабочая часть которого копирует форму деки. На фиг. 1 показан общий вид устройства для отделения семенных коробочек от стеблей льна, на фиг. 2 - вид сверху. Устройство содержит ленточно-дисковый зажимной транспортер и бильный аппарат для отделения семенных коробочек от стеблей льна, состоящий из грушевидного бича 1 с кривошипным приводом 2, свободно вращающегося на эксцентрике 3 и деки 4, выполненной в форме развернутого цилиндра и расположенной ниже оси зажимного транспортера. Устройство для отделения семенных коробочек от стеблей льна работает следующим образом. Лента льна 5, зажатая ремнем 6 зажимного транспортера и обрезиненным диском 7,поступает в зону обмолота бильного аппарата. Обмолот происходит за счет удара грушевидного бича 1 по верхушечной части стеблей, содержащей семенные коробочки, при протаскивании массы через молотильный зазор между бичом и декой 4. Бильный аппарат грушевидным бичом 1 наносит косой удар по семенной части стебля, который во время удара надежно удерживается в зажимном транспортере и натягивается в направлении силы , отклоненной на угол(фиг. 2), в результате чего происходит отделение семенных коробочек с одновременным нарушением механических связей между стеблями и частичной их параллелизацией в слое за счет мгновенных сил трения между стеблями и грушевидным бичом 1. Дека 4 имеет форму развернутого цилиндра и установлена относительно бича с зазором, уменьшающимся по направлению к выходу от в до вых. Под действием 2 72242011.04.30 центробежной силы полученный льноворох сепарируется через деку и поступает в ворохосборник 8. Применение предлагаемого обмолачивающего устройства позволит снизить потери льносемян, улучшить качество получаемого льноволокна и повысить надежность технологического процесса переработки льна, за счет решетчатой деки, выполненной в форме развернутого цилиндра, рабочая поверхность которой расположена ниже оси зажимного транспортера, и грушевидного бича, основание которого копирует форму деки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
