Очесывающее устройство

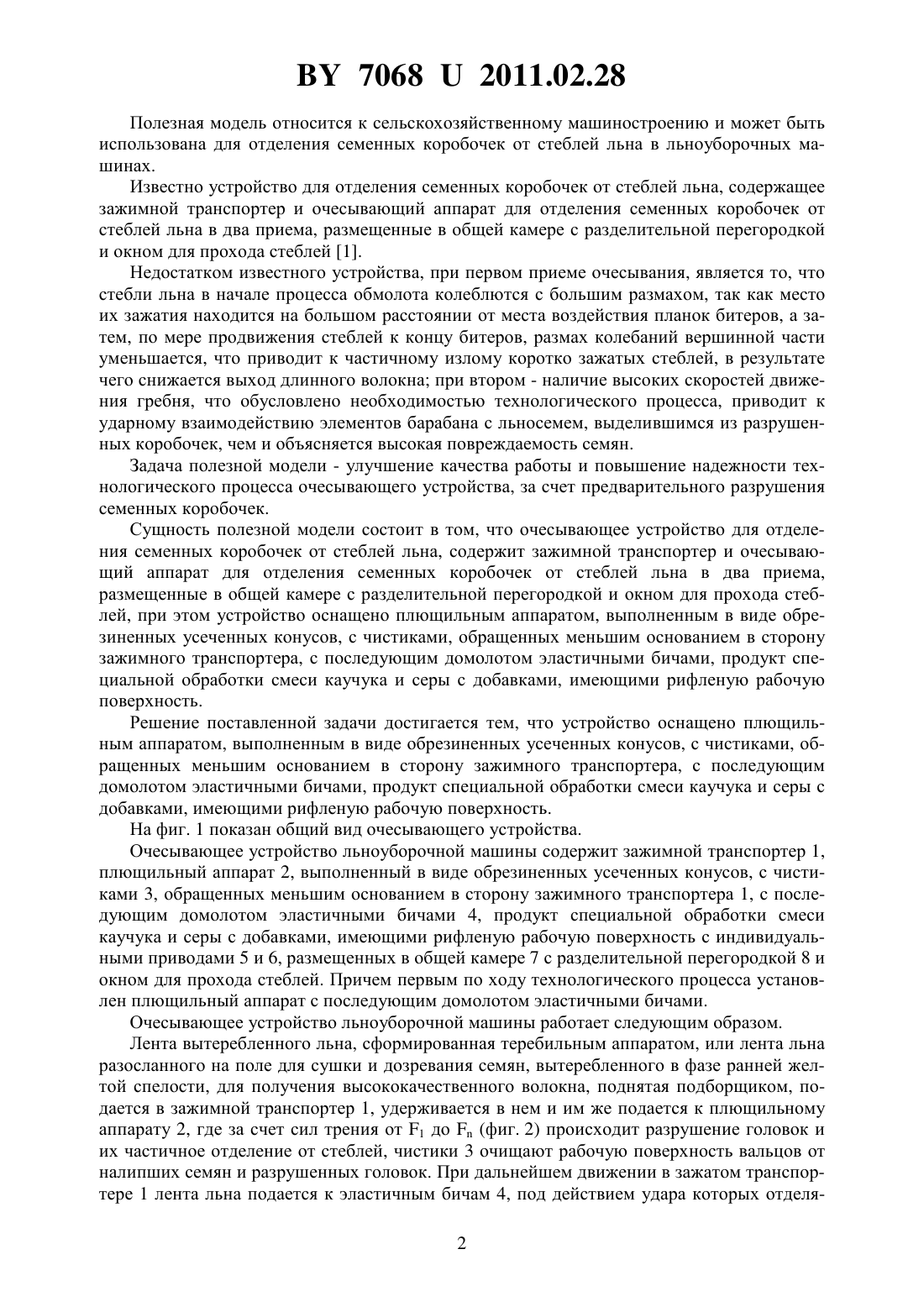

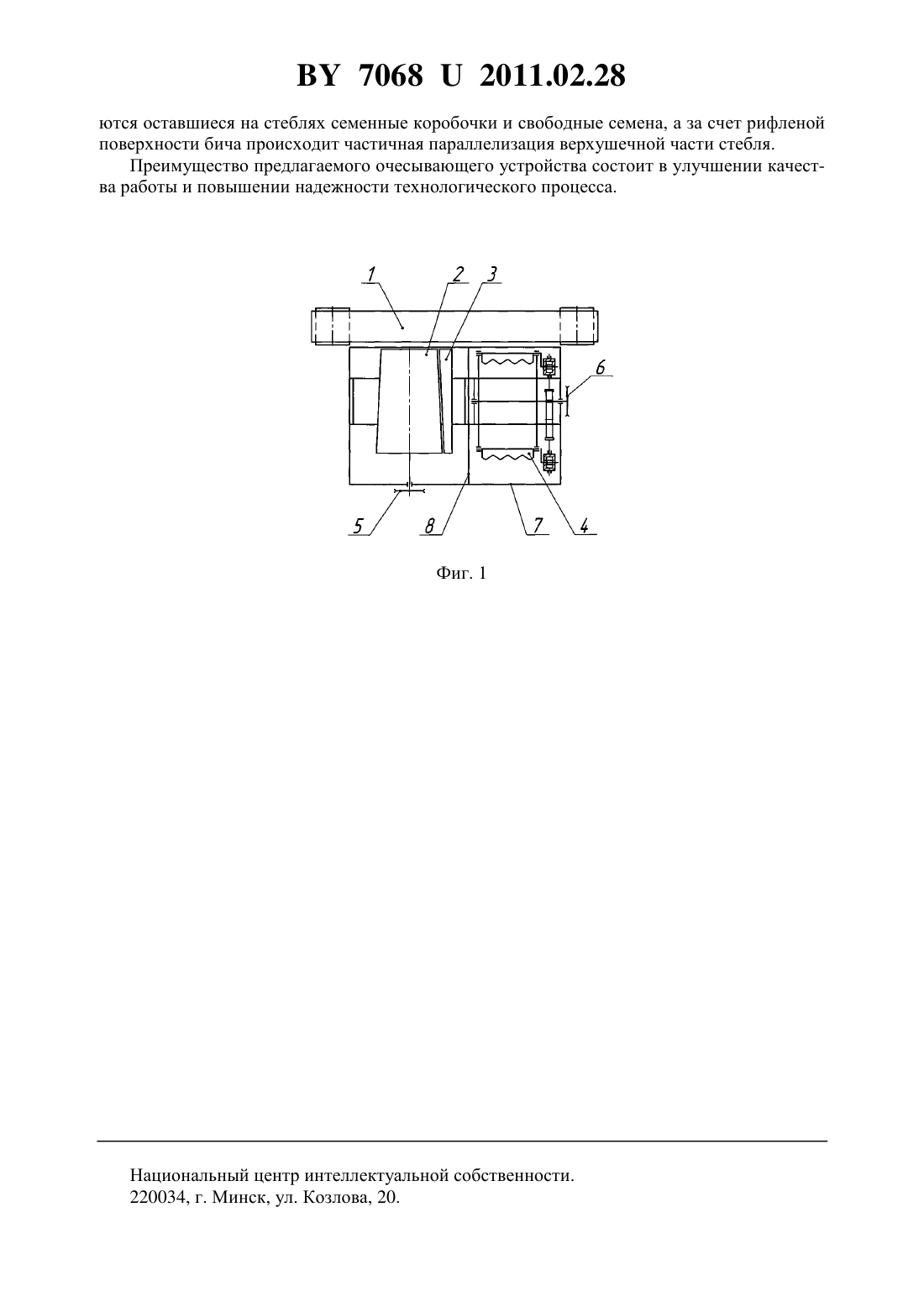

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Лвкин Максим Викторович Кокиц Сергей Петрович Коцуба Виктор Иосифович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Очесывающее устройство для отделения семенных коробочек от стеблей льна, содержащее зажимной транспортер и очесывающий аппарат для отделения семенных коробочек от стеблей льна в два приема, размещенные в общей камере с разделительной перегородкой и окном для прохода стеблей, отличающееся тем, что устройство оснащено плющильным аппаратом, выполненным в виде обрезиненных усеченных конусов, с чистиками, обращенных меньшим основанием в сторону зажимного транспортера, с последующим домолотом эластичными бичами, продукт специальной обработки смеси каучука и серы с добавками, имеющими рифленую рабочую поверхность. 70682011.02.28 Полезная модель относится к сельскохозяйственному машиностроению и может быть использована для отделения семенных коробочек от стеблей льна в льноуборочных машинах. Известно устройство для отделения семенных коробочек от стеблей льна, содержащее зажимной транспортер и очесывающий аппарат для отделения семенных коробочек от стеблей льна в два приема, размещенные в общей камере с разделительной перегородкой и окном для прохода стеблей 1. Недостатком известного устройства, при первом приеме очесывания, является то, что стебли льна в начале процесса обмолота колеблются с большим размахом, так как место их зажатия находится на большом расстоянии от места воздействия планок битеров, а затем, по мере продвижения стеблей к концу битеров, размах колебаний вершинной части уменьшается, что приводит к частичному излому коротко зажатых стеблей, в результате чего снижается выход длинного волокна при втором - наличие высоких скоростей движения гребня, что обусловлено необходимостью технологического процесса, приводит к ударному взаимодействию элементов барабана с льносемем, выделившимся из разрушенных коробочек, чем и объясняется высокая повреждаемость семян. Задача полезной модели - улучшение качества работы и повышение надежности технологического процесса очесывающего устройства, за счет предварительного разрушения семенных коробочек. Сущность полезной модели состоит в том, что очесывающее устройство для отделения семенных коробочек от стеблей льна, содержит зажимной транспортер и очесывающий аппарат для отделения семенных коробочек от стеблей льна в два приема,размещенные в общей камере с разделительной перегородкой и окном для прохода стеблей, при этом устройство оснащено плющильным аппаратом, выполненным в виде обрезиненных усеченных конусов, с чистиками, обращенных меньшим основанием в сторону зажимного транспортера, с последующим домолотом эластичными бичами, продукт специальной обработки смеси каучука и серы с добавками, имеющими рифленую рабочую поверхность. Решение поставленной задачи достигается тем, что устройство оснащено плющильным аппаратом, выполненным в виде обрезиненных усеченных конусов, с чистиками, обращенных меньшим основанием в сторону зажимного транспортера, с последующим домолотом эластичными бичами, продукт специальной обработки смеси каучука и серы с добавками, имеющими рифленую рабочую поверхность. На фиг. 1 показан общий вид очесывающего устройства. Очесывающее устройство льноуборочной машины содержит зажимной транспортер 1,плющильный аппарат 2, выполненный в виде обрезиненных усеченных конусов, с чистиками 3, обращенных меньшим основанием в сторону зажимного транспортера 1, с последующим домолотом эластичными бичами 4, продукт специальной обработки смеси каучука и серы с добавками, имеющими рифленую рабочую поверхность с индивидуальными приводами 5 и 6, размещенных в общей камере 7 с разделительной перегородкой 8 и окном для прохода стеблей. Причем первым по ходу технологического процесса установлен плющильный аппарат с последующим домолотом эластичными бичами. Очесывающее устройство льноуборочной машины работает следующим образом. Лента вытеребленного льна, сформированная теребильным аппаратом, или лента льна разосланного на поле для сушки и дозревания семян, вытеребленного в фазе ранней желтой спелости, для получения высококачественного волокна, поднятая подборщиком, подается в зажимной транспортер 1, удерживается в нем и им же подается к плющильному аппарату 2, где за счет сил трения от 1 до(фиг. 2) происходит разрушение головок и их частичное отделение от стеблей, чистики 3 очищают рабочую поверхность вальцов от налипших семян и разрушенных головок. При дальнейшем движении в зажатом транспортере 1 лента льна подается к эластичным бичам 4, под действием удара которых отделя 2 70682011.02.28 ются оставшиеся на стеблях семенные коробочки и свободные семена, а за счет рифленой поверхности бича происходит частичная параллелизация верхушечной части стебля. Преимущество предлагаемого очесывающего устройства состоит в улучшении качества работы и повышении надежности технологического процесса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
