Ролик рольганга

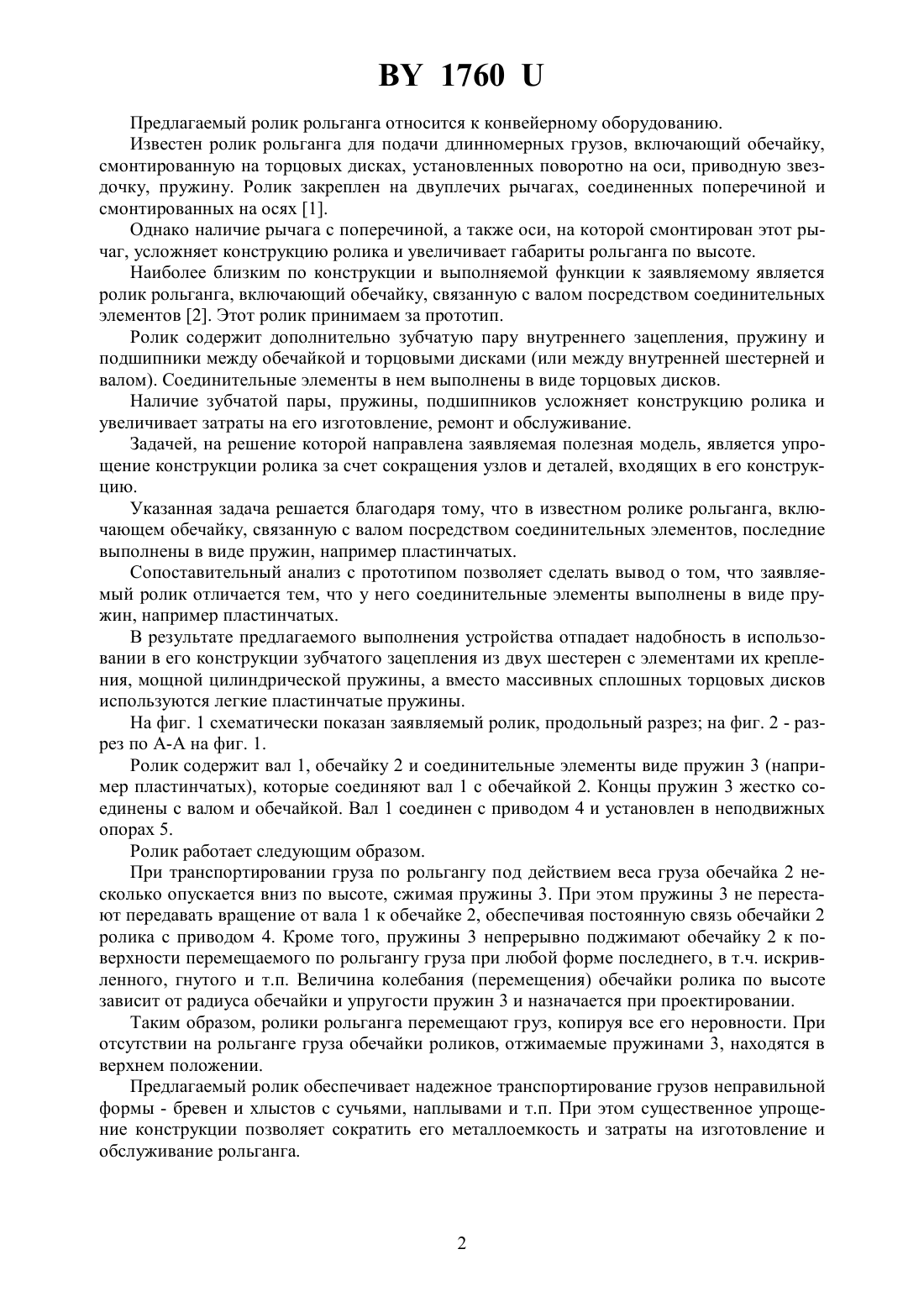

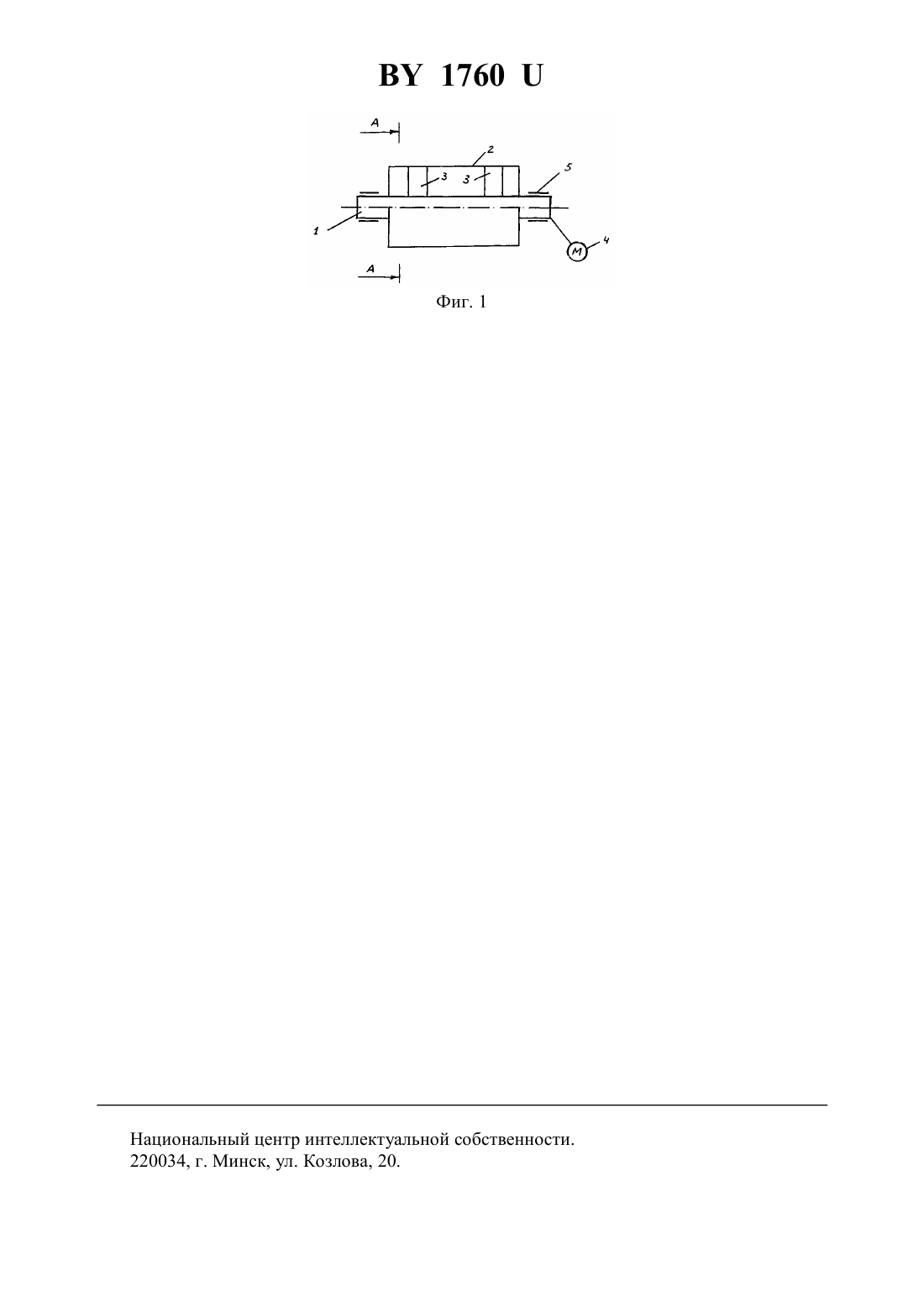

(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович(57) Ролик рольганга, включающий обечайку, связанную с валом посредством соединительных элементов, отличающийся тем, что соединительные элементы выполнены в виде пружин, например пластинчатых. 1760 Предлагаемый ролик рольганга относится к конвейерному оборудованию. Известен ролик рольганга для подачи длинномерных грузов, включающий обечайку,смонтированную на торцовых дисках, установленных поворотно на оси, приводную звездочку, пружину. Ролик закреплен на двуплечих рычагах, соединенных поперечиной и смонтированных на осях 1. Однако наличие рычага с поперечиной, а также оси, на которой смонтирован этот рычаг, усложняет конструкцию ролика и увеличивает габариты рольганга по высоте. Наиболее близким по конструкции и выполняемой функции к заявляемому является ролик рольганга, включающий обечайку, связанную с валом посредством соединительных элементов 2. Этот ролик принимаем за прототип. Ролик содержит дополнительно зубчатую пару внутреннего зацепления, пружину и подшипники между обечайкой и торцовыми дисками (или между внутренней шестерней и валом). Соединительные элементы в нем выполнены в виде торцовых дисков. Наличие зубчатой пары, пружины, подшипников усложняет конструкцию ролика и увеличивает затраты на его изготовление, ремонт и обслуживание. Задачей, на решение которой направлена заявляемая полезная модель, является упрощение конструкции ролика за счет сокращения узлов и деталей, входящих в его конструкцию. Указанная задача решается благодаря тому, что в известном ролике рольганга, включающем обечайку, связанную с валом посредством соединительных элементов, последние выполнены в виде пружин, например пластинчатых. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что заявляемый ролик отличается тем, что у него соединительные элементы выполнены в виде пружин, например пластинчатых. В результате предлагаемого выполнения устройства отпадает надобность в использовании в его конструкции зубчатого зацепления из двух шестерен с элементами их крепления, мощной цилиндрической пружины, а вместо массивных сплошных торцовых дисков используются легкие пластинчатые пружины. На фиг. 1 схематически показан заявляемый ролик, продольный разрез на фиг. 2 - разрез по А-А на фиг. 1. Ролик содержит вал 1, обечайку 2 и соединительные элементы виде пружин 3 (например пластинчатых), которые соединяют вал 1 с обечайкой 2. Концы пружин 3 жестко соединены с валом и обечайкой. Вал 1 соединен с приводом 4 и установлен в неподвижных опорах 5. Ролик работает следующим образом. При транспортировании груза по рольгангу под действием веса груза обечайка 2 несколько опускается вниз по высоте, сжимая пружины 3. При этом пружины 3 не перестают передавать вращение от вала 1 к обечайке 2, обеспечивая постоянную связь обечайки 2 ролика с приводом 4. Кроме того, пружины 3 непрерывно поджимают обечайку 2 к поверхности перемещаемого по рольгангу груза при любой форме последнего, в т.ч. искривленного, гнутого и т.п. Величина колебания (перемещения) обечайки ролика по высоте зависит от радиуса обечайки и упругости пружин 3 и назначается при проектировании. Таким образом, ролики рольганга перемещают груз, копируя все его неровности. При отсутствии на рольганге груза обечайки роликов, отжимаемые пружинами 3, находятся в верхнем положении. Предлагаемый ролик обеспечивает надежное транспортирование грузов неправильной формы - бревен и хлыстов с сучьями, наплывами и т.п. При этом существенное упрощение конструкции позволяет сократить его металлоемкость и затраты на изготовление и обслуживание рольганга. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
