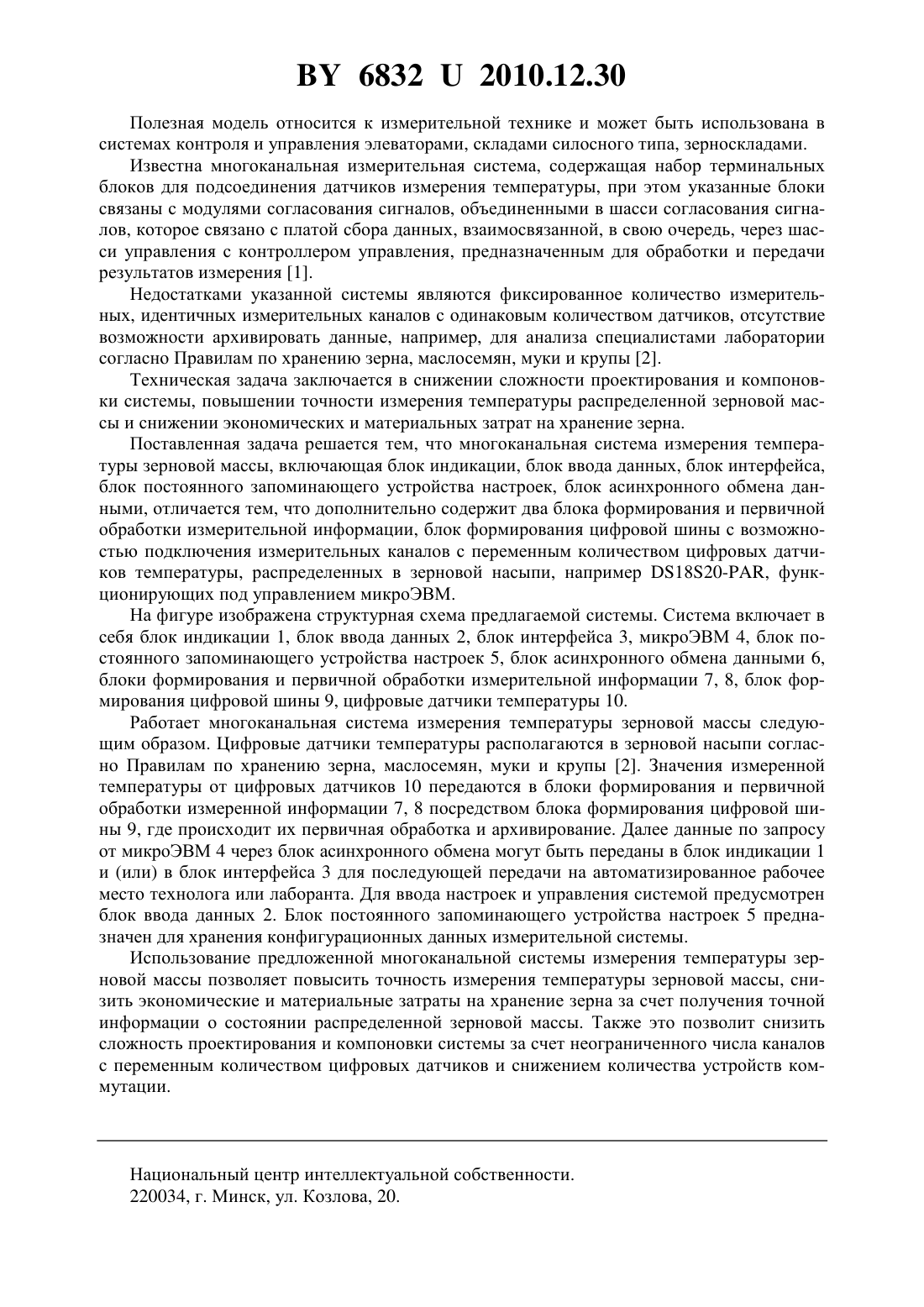

Многоканальная система измерения температуры зерновой массы

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МНОГОКАНАЛЬНАЯ СИСТЕМА ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ЗЕРНОВОЙ МАССЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Солдатенко Алексей Анатольевич Потапнев Василий Иванович Шевчик Николай Евгеньевич Шевчик Алексей Николаевич Демидов Владимир Алексеевич Вишняков Юрий Викторович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Многоканальная система измерения температуры зерновой массы, включающая блок индикации, блок ввода данных, блок интерфейса, блок постоянного запоминающего устройства настроек, блок асинхронного обмена данными, отличающаяся тем, что дополнительно содержит два блока формирования и первичной обработки измерительной информации,блок формирования цифровой шины с возможностью подключения измерительных каналов с переменным количеством цифровых датчиков температуры, распределенных в зерновой насыпи, функционирующих под управлением микроЭВМ.(56) 1. Патент РФ 90556, МПК 0119/00 // Бюл.1. - 10.01.2010. 2. Правила по хранению зерна, маслосемян, муки и крупы ТКП 185 - 2009 (20150). Введ. 01.09.2009. - Минск Министерство сельского хозяйства и продовольствия Республики Беларусь, 2009. - 80 с. 68322010.12.30 Полезная модель относится к измерительной технике и может быть использована в системах контроля и управления элеваторами, складами силосного типа, зерноскладами. Известна многоканальная измерительная система, содержащая набор терминальных блоков для подсоединения датчиков измерения температуры, при этом указанные блоки связаны с модулями согласования сигналов, объединенными в шасси согласования сигналов, которое связано с платой сбора данных, взаимосвязанной, в свою очередь, через шасси управления с контроллером управления, предназначенным для обработки и передачи результатов измерения 1. Недостатками указанной системы являются фиксированное количество измерительных, идентичных измерительных каналов с одинаковым количеством датчиков, отсутствие возможности архивировать данные, например, для анализа специалистами лаборатории согласно Правилам по хранению зерна, маслосемян, муки и крупы 2. Техническая задача заключается в снижении сложности проектирования и компоновки системы, повышении точности измерения температуры распределенной зерновой массы и снижении экономических и материальных затрат на хранение зерна. Поставленная задача решается тем, что многоканальная система измерения температуры зерновой массы, включающая блок индикации, блок ввода данных, блок интерфейса,блок постоянного запоминающего устройства настроек, блок асинхронного обмена данными, отличается тем, что дополнительно содержит два блока формирования и первичной обработки измерительной информации, блок формирования цифровой шины с возможностью подключения измерительных каналов с переменным количеством цифровых датчиков температуры, распределенных в зерновой насыпи, например 1820-, функционирующих под управлением микроЭВМ. На фигуре изображена структурная схема предлагаемой системы. Система включает в себя блок индикации 1, блок ввода данных 2, блок интерфейса 3, микроЭВМ 4, блок постоянного запоминающего устройства настроек 5, блок асинхронного обмена данными 6,блоки формирования и первичной обработки измерительной информации 7, 8, блок формирования цифровой шины 9, цифровые датчики температуры 10. Работает многоканальная система измерения температуры зерновой массы следующим образом. Цифровые датчики температуры располагаются в зерновой насыпи согласно Правилам по хранению зерна, маслосемян, муки и крупы 2. Значения измеренной температуры от цифровых датчиков 10 передаются в блоки формирования и первичной обработки измеренной информации 7, 8 посредством блока формирования цифровой шины 9, где происходит их первичная обработка и архивирование. Далее данные по запросу от микроЭВМ 4 через блок асинхронного обмена могут быть переданы в блок индикации 1 и (или) в блок интерфейса 3 для последующей передачи на автоматизированное рабочее место технолога или лаборанта. Для ввода настроек и управления системой предусмотрен блок ввода данных 2. Блок постоянного запоминающего устройства настроек 5 предназначен для хранения конфигурационных данных измерительной системы. Использование предложенной многоканальной системы измерения температуры зерновой массы позволяет повысить точность измерения температуры зерновой массы, снизить экономические и материальные затраты на хранение зерна за счет получения точной информации о состоянии распределенной зерновой массы. Также это позволит снизить сложность проектирования и компоновки системы за счет неограниченного числа каналов с переменным количеством цифровых датчиков и снижением количества устройств коммутации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
