Пресс для изготовления образцов из дорожно-строительных смесей

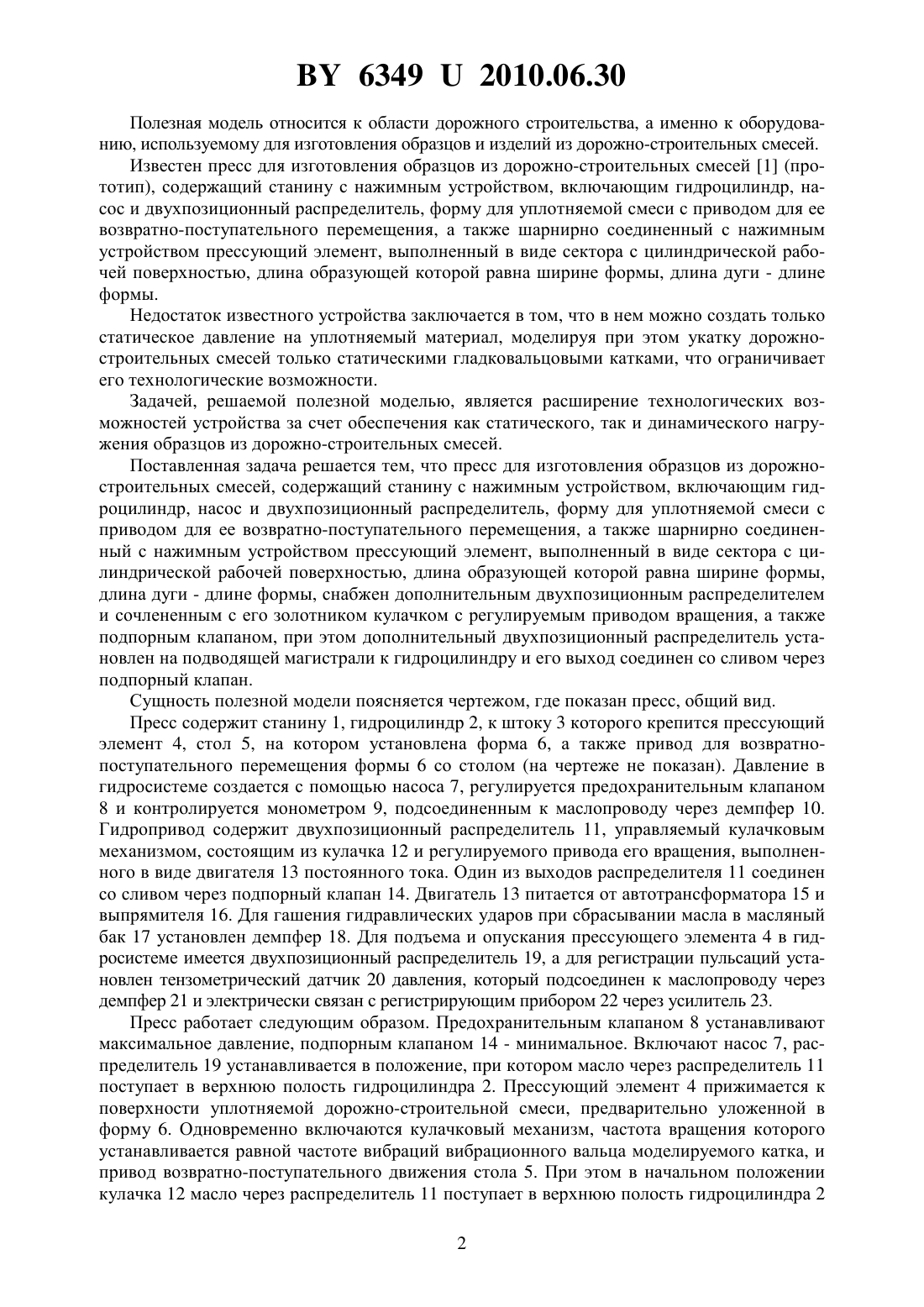

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРЕСС ДЛЯ ИЗГОТОВЛЕНИЯ ОБРАЗЦОВ ИЗ ДОРОЖНОСТРОИТЕЛЬНЫХ СМЕСЕЙ(71) Заявитель Белорусский национальный технический университет(72) Авторы Ковалев Ярослав Никитич Баховчук Александр Петрович(73) Патентообладатель Белорусский национальный технический университет(57) Пресс для изготовления образцов из дорожно-строительных смесей, содержащий станину с нажимным устройством, включающим гидроцилиндр, насос и двухпозиционный распределитель, форму для уплотняемой смеси с приводом для ее возвратнопоступательного перемещения, а также шарнирно соединенный с нажимным устройством прессующий элемент, выполненный в виде сектора с цилиндрической рабочей поверхностью, длина образующей которой равна ширине формы, длина дуги - длине формы, отличающийся тем, что снабжен дополнительным двухпозиционным распределителем и сочлененным с его золотником кулачком с регулируемым приводом вращения, а также подпорным клапаном, при этом дополнительный двухпозиционный распределитель установлен на подводящей магистрали к гидроцилиндру и его выход соединен со сливом через подпорный клапан. 63492010.06.30 Полезная модель относится к области дорожного строительства, а именно к оборудованию, используемому для изготовления образцов и изделий из дорожно-строительных смесей. Известен пресс для изготовления образцов из дорожно-строительных смесей 1 (прототип), содержащий станину с нажимным устройством, включающим гидроцилиндр, насос и двухпозиционный распределитель, форму для уплотняемой смеси с приводом для ее возвратно-поступательного перемещения, а также шарнирно соединенный с нажимным устройством прессующий элемент, выполненный в виде сектора с цилиндрической рабочей поверхностью, длина образующей которой равна ширине формы, длина дуги - длине формы. Недостаток известного устройства заключается в том, что в нем можно создать только статическое давление на уплотняемый материал, моделируя при этом укатку дорожностроительных смесей только статическими гладковальцовыми катками, что ограничивает его технологические возможности. Задачей, решаемой полезной моделью, является расширение технологических возможностей устройства за счет обеспечения как статического, так и динамического нагружения образцов из дорожно-строительных смесей. Поставленная задача решается тем, что пресс для изготовления образцов из дорожностроительных смесей, содержащий станину с нажимным устройством, включающим гидроцилиндр, насос и двухпозиционный распределитель, форму для уплотняемой смеси с приводом для ее возвратно-поступательного перемещения, а также шарнирно соединенный с нажимным устройством прессующий элемент, выполненный в виде сектора с цилиндрической рабочей поверхностью, длина образующей которой равна ширине формы,длина дуги - длине формы, снабжен дополнительным двухпозиционным распределителем и сочлененным с его золотником кулачком с регулируемым приводом вращения, а также подпорным клапаном, при этом дополнительный двухпозиционный распределитель установлен на подводящей магистрали к гидроцилиндру и его выход соединен со сливом через подпорный клапан. Сущность полезной модели поясняется чертежом, где показан пресс, общий вид. Пресс содержит станину 1, гидроцилиндр 2, к штоку 3 которого крепится прессующий элемент 4, стол 5, на котором установлена форма 6, а также привод для возвратнопоступательного перемещения формы 6 со столом (на чертеже не показан). Давление в гидросистеме создается с помощью насоса 7, регулируется предохранительным клапаном 8 и контролируется монометром 9, подсоединенным к маслопроводу через демпфер 10. Гидропривод содержит двухпозиционный распределитель 11, управляемый кулачковым механизмом, состоящим из кулачка 12 и регулируемого привода его вращения, выполненного в виде двигателя 13 постоянного тока. Один из выходов распределителя 11 соединен со сливом через подпорный клапан 14. Двигатель 13 питается от автотрансформатора 15 и выпрямителя 16. Для гашения гидравлических ударов при сбрасывании масла в масляный бак 17 установлен демпфер 18. Для подъема и опускания прессующего элемента 4 в гидросистеме имеется двухпозиционный распределитель 19, а для регистрации пульсаций установлен тензометрический датчик 20 давления, который подсоединен к маслопроводу через демпфер 21 и электрически связан с регистрирующим прибором 22 через усилитель 23. Пресс работает следующим образом. Предохранительным клапаном 8 устанавливают максимальное давление, подпорным клапаном 14 - минимальное. Включают насос 7, распределитель 19 устанавливается в положение, при котором масло через распределитель 11 поступает в верхнюю полость гидроцилиндра 2. Прессующий элемент 4 прижимается к поверхности уплотняемой дорожно-строительной смеси, предварительно уложенной в форму 6. Одновременно включаются кулачковый механизм, частота вращения которого устанавливается равной частоте вибраций вибрационного вальца моделируемого катка, и привод возвратно-поступательного движения стола 5. При этом в начальном положении кулачка 12 масло через распределитель 11 поступает в верхнюю полость гидроцилиндра 2 2 63492010.06.30 и там устанавливается максимальное давление. При повороте кулачка на 180 распределитель 11 переключается и перепускается масло от насоса 7 на слив, а верхняя полость гидроцилиндра 2 соединяется со сливом через подпорный клапан 14, и давление в верхней полости гидроцилиндра 2 снижается до минимального значения с частотой, соответствующей скорости вращения кулачка 12. После проведения цикла испытаний кулачковый механизм и механизм возвратно-поступательного движения стола 5 отключаются. Распределитель 19 переключается во второе положение, и масло от насоса 7 поступает в нижнюю полость гидроцилиндра 2, прессующий элемент 4 поднимается, и форма 6 с уплотненной смесью снимается со стола 5. При необходимости моделирования статических гладковальцовых катков распределитель 19 и распределитель 11 устанавливаются в положение, в котором масло от насоса 7 поступает в верхнюю полость гидроцилиндра 2, и при этом кулачковый механизм не включается. Таким образом, заявляемый пресс обеспечивает возможность как статического, так и динамического воздействия на уплотняемый материал. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
