Узел крепления в железобетонных конструкциях

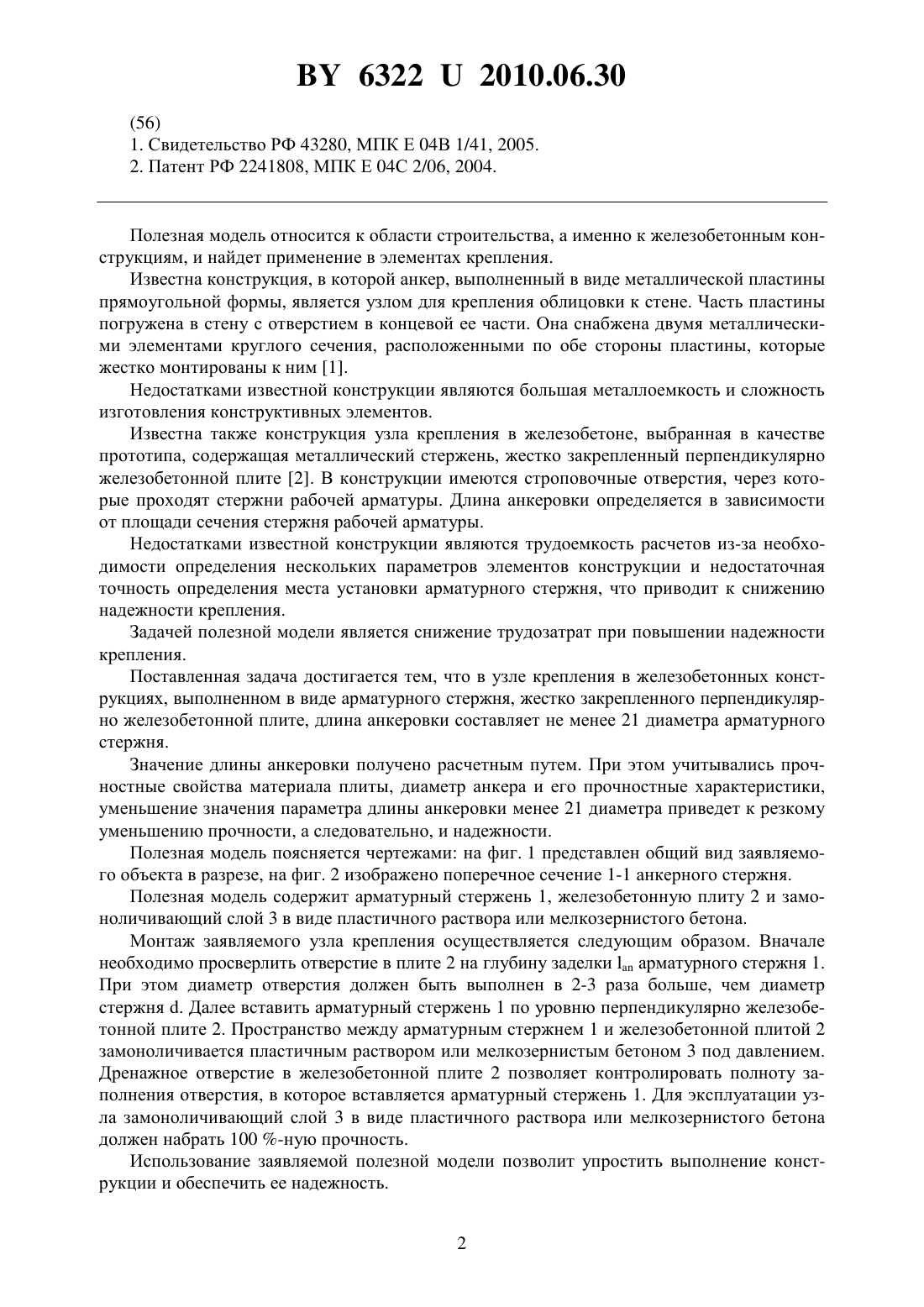

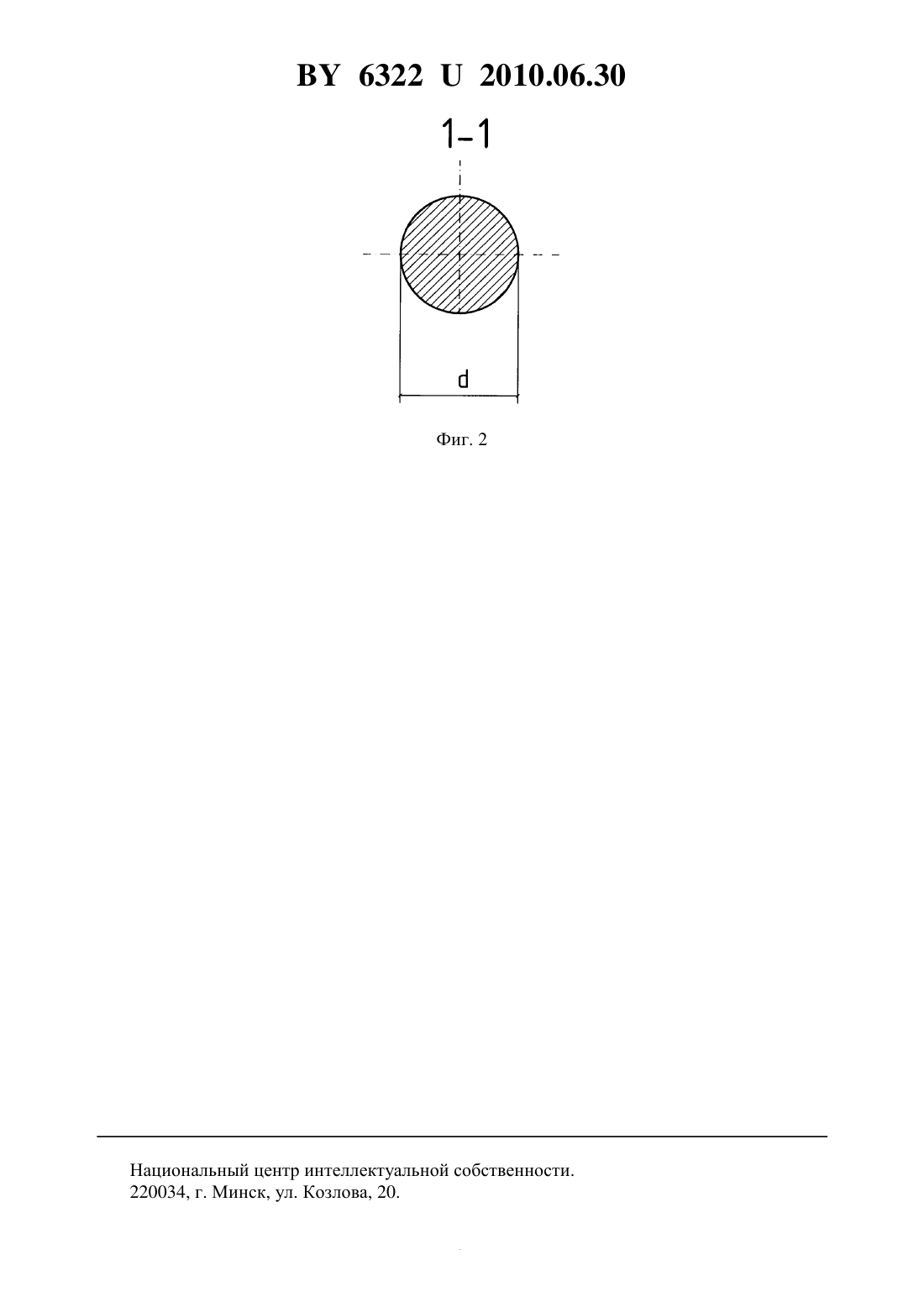

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Коробов Олег Владимирович Шавенько Екатерина Владимировна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Узел крепления в железобетонных конструкциях, выполненный в виде арматурного стержня, жестко закрепленного перпендикулярно железобетонной плите, отличающийся тем, что длина анкеровки составляет не менее 21 диаметра арматурного стержня. Полезная модель относится к области строительства, а именно к железобетонным конструкциям, и найдет применение в элементах крепления. Известна конструкция, в которой анкер, выполненный в виде металлической пластины прямоугольной формы, является узлом для крепления облицовки к стене. Часть пластины погружена в стену с отверстием в концевой ее части. Она снабжена двумя металлическими элементами круглого сечения, расположенными по обе стороны пластины, которые жестко монтированы к ним 1. Недостатками известной конструкции являются большая металлоемкость и сложность изготовления конструктивных элементов. Известна также конструкция узла крепления в железобетоне, выбранная в качестве прототипа, содержащая металлический стержень, жестко закрепленный перпендикулярно железобетонной плите 2. В конструкции имеются строповочные отверстия, через которые проходят стержни рабочей арматуры. Длина анкеровки определяется в зависимости от площади сечения стержня рабочей арматуры. Недостатками известной конструкции являются трудоемкость расчетов из-за необходимости определения нескольких параметров элементов конструкции и недостаточная точность определения места установки арматурного стержня, что приводит к снижению надежности крепления. Задачей полезной модели является снижение трудозатрат при повышении надежности крепления. Поставленная задача достигается тем, что в узле крепления в железобетонных конструкциях, выполненном в виде арматурного стержня, жестко закрепленного перпендикулярно железобетонной плите, длина анкеровки составляет не менее 21 диаметра арматурного стержня. Значение длины анкеровки получено расчетным путем. При этом учитывались прочностные свойства материала плиты, диаметр анкера и его прочностные характеристики,уменьшение значения параметра длины анкеровки менее 21 диаметра приведет к резкому уменьшению прочности, а следовательно, и надежности. Полезная модель поясняется чертежами на фиг. 1 представлен общий вид заявляемого объекта в разрезе, на фиг. 2 изображено поперечное сечение 1-1 анкерного стержня. Полезная модель содержит арматурный стержень 1, железобетонную плиту 2 и замоноличивающий слой 3 в виде пластичного раствора или мелкозернистого бетона. Монтаж заявляемого узла крепления осуществляется следующим образом. Вначале необходимо просверлить отверстие в плите 2 на глубину заделкиарматурного стержня 1. При этом диаметр отверстия должен быть выполнен в 2-3 раза больше, чем диаметр стержня . Далее вставить арматурный стержень 1 по уровню перпендикулярно железобетонной плите 2. Пространство между арматурным стержнем 1 и железобетонной плитой 2 замоноличивается пластичным раствором или мелкозернистым бетоном 3 под давлением. Дренажное отверстие в железобетонной плите 2 позволяет контролировать полноту заполнения отверстия, в которое вставляется арматурный стержень 1. Для эксплуатации узла замоноличивающий слой 3 в виде пластичного раствора или мелкозернистого бетона должен набрать 100 -ную прочность. Использование заявляемой полезной модели позволит упростить выполнение конструкции и обеспечить ее надежность. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
