Переносная емкость для укладки строительных смесей

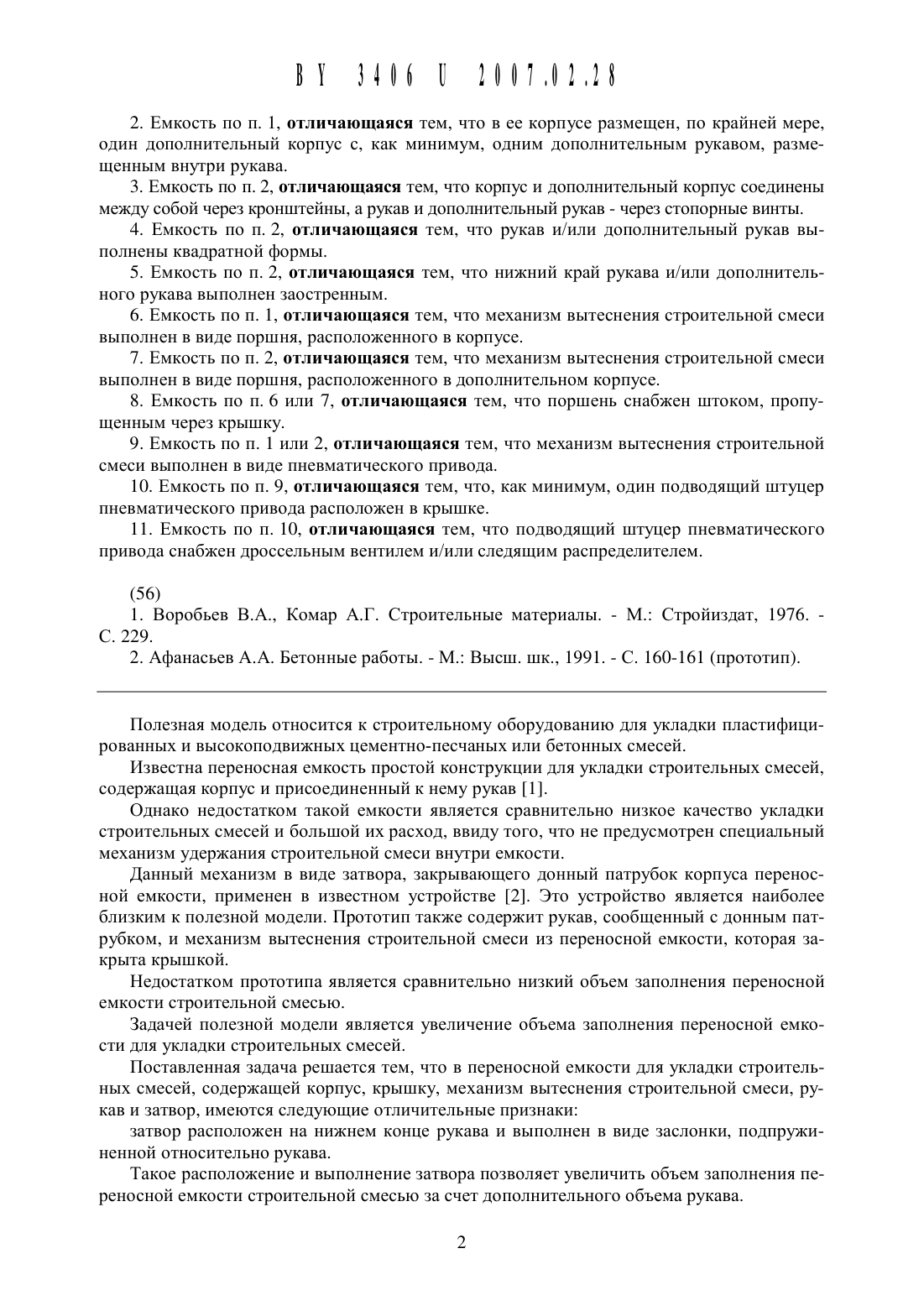

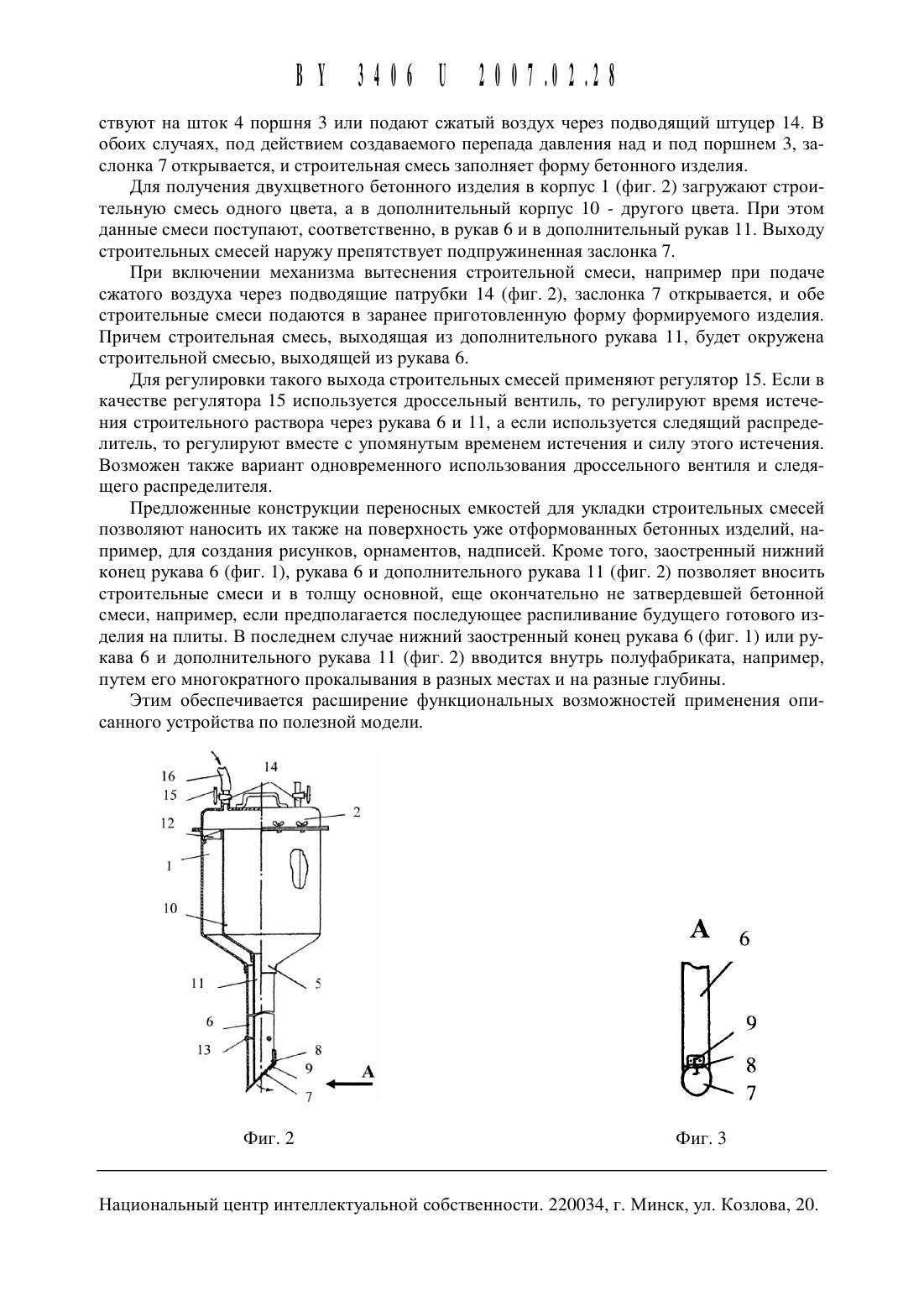

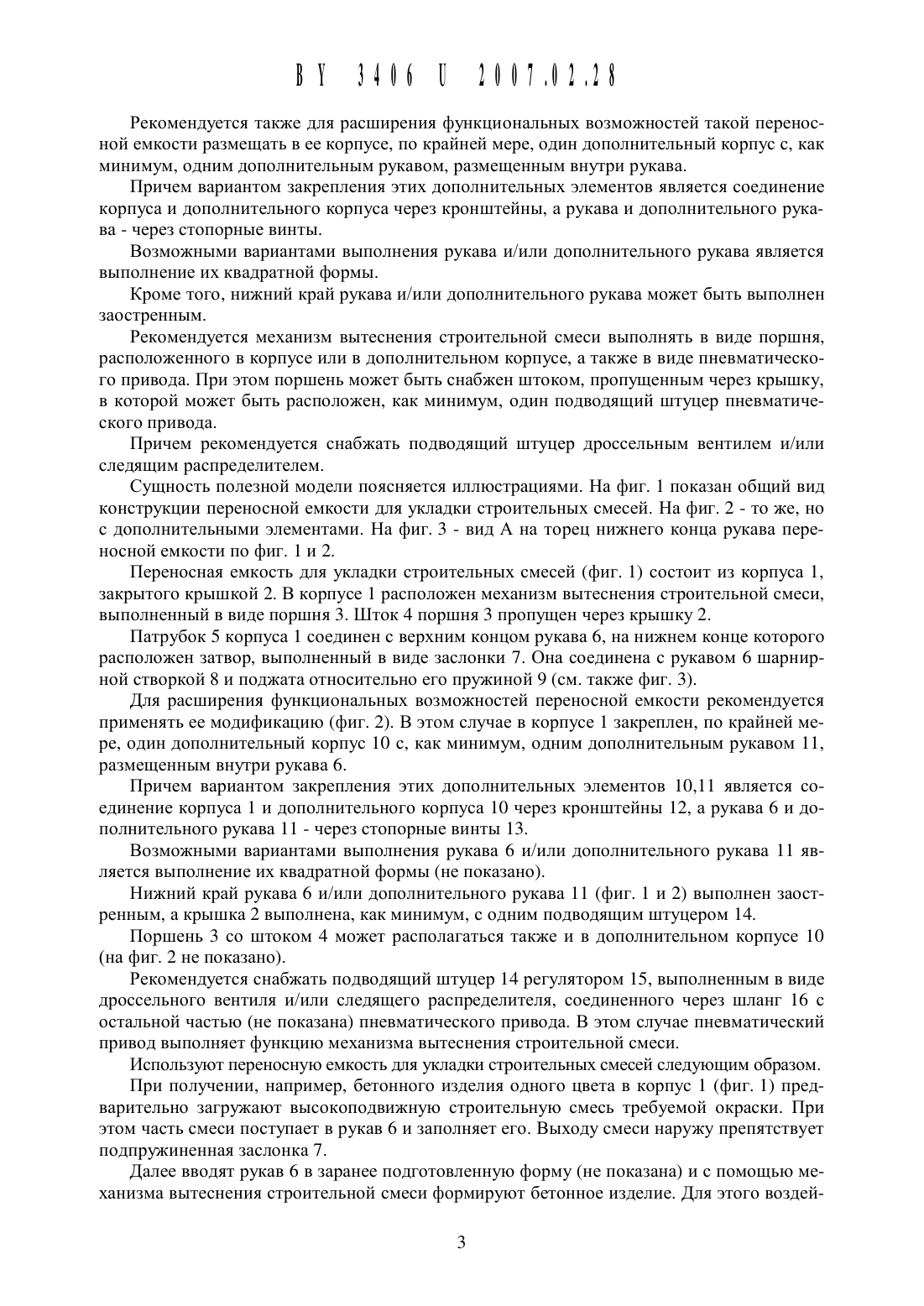

(54) ПЕРЕНОСНАЯ ЕМКОСТЬ ДЛЯ УКЛАДКИ СТРОИТЕЛЬНЫХ(71) Заявитель Подлозный Эдуард Дмитриевич (ВУ)(72) Авторы Павлович Александр Эдуардович (ВУ) Подлозный Эдуард Дмитриевич (ВУ) Щепочкина Юлия Алексеевна (КН)(73) Патентообладатель Подлозный Эду ард Дмитриевич (ВУ)1. Переносная емкость для укладки строительных смесей, содержащая корпус, крышку, механизм вытеснения строительной смеси, рукав и затвор, отличающаяся тем, что затвор расположен на конце рукава и выполнен в виде заслонки, подпружиненной относительно рукава.3. Емкость по п. 2, отличающаяся тем, что корпус и дополнительный корпус соединены между собой через Кронштейны, а рукав и дополнительный рукав - через стопорные винты.4. Емкость по п. 2, отличающаяся тем, что рукав и/или дополнительный рукав вь 1 полнены квадратной формы.5. Емкость по п. 2, отличающаяся тем, что нижний край рукава и/или дополнительного рукава выполнен заостренным.6. Емкость по п. 1, отличающаяся тем, что механизм вытеснения строительной смеси выполнен в виде поршня, расположенного в корпусе.7. Емкость по п. 2, отличающаяся тем, что механизм вытеснения строительной смеси выполнен в виде поршня, расположенного в дополнительном корпусе.8. Емкость по п. 6 или 7, отличающаяся тем, что поршень снабжен штоком, пропущенным через крышку.9. Емкость по п. 1 или 2, отличающаяся тем, что механизм вытеснения строительной смеси выполнен в виде пневматического привода.10. Емкость по п. 9, отличающаяся тем, что, как минимум, один подводящий штуцер пневматического привода расположен в крышке.11. Емкость по п. 10, отличающаяся тем, что подводящий штуцер пневматического привода снабжен дроссельным вентилем и/или следящим распределителем.Полезная модель относится к строительному оборудованию для укладки пластифицированных и высокоподвижных цементно-песчаных или бетонных смесей.Известна переносная емкость простой конструкции для укладки строительных смесей,содержащая корпус и присоединенный к нему рукав 1.Однако недостатком такой емкости является сравнительно низкое качество укладки строительных смесей и большой их расход, ввиду того, что не предусмотрен специальный механизм удержания строительной смеси внутри емкости.Данный механизм в виде затвора, закрывающего донный патрубок корпуса переносной емкости, применен в известном устройстве 2. Это устройство является наиболее близким к полезной модели. Прототип также содержит рукав, сообщенный с донным патрубком, и механизм вытеснения строительной смеси из переносной емкости, которая закрыта крышкой.Недостатком прототипа является сравнительно низкий объем заполнения переносной емкости строительной смесью.Задачей полезной модели является увеличение объема заполнения переносной емкости для укладки строительных смесей.Поставленная задача решается тем, что в переносной емкости для укладки строительных смесей, содержащей корпус, крышку, механизм вытеснения строительной смеси, рукав и затвор, имеются следующие отличительные признакизатвор расположен на нижнем конце рукава и выполнен в виде заслонки, подпружиненной относительно рукава.Такое расположение и выполнение затвора позволяет увеличить объем заполнения переносной емкости строительной смесью за счет дополнительного объема рукава.Рекомендуется также для расширения функциональных возможностей такой переносной емкости размещать в ее корпусе, по крайней мере, один дополнительный корпус с, как минимум, одним дополнительным рукавом, размещенным внутри рукава.Причем вариантом закрепления этих дополнительных элементов является соединение корпуса и дополнительного корпуса через кронштейны, а рукава и дополнительного рукава - через стопорные винты.Возможными вариантами выполнения рукава и/или дополнительного рукава является выполнение их квадратной формы.Кроме того, нижний край рукава и/или дополнительного рукава может быть выполнен заостренным.Рекомендуется механизм вытеснения строительной смеси выполнять в виде поршня,расположенного в корпусе или в дополнительном корпусе, а также в виде пневматического привода. При этом поршень может быть снабжен штоком, пропущенным Через крышку,в которой может быть расположен, как минимум, один подводящий штуцер пневматического привода.Причем рекомендуется снабжать подводящий штуцер дроссельным вентилем и/или следящим распределителем.Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан общий вид конструкции переносной емкости для укладки строительных смесей. На фиг. 2 - то же, но с дополнительными элементами. На фиг. 3 - вид А на торец нижнего конца рукава переносной емкости по фиг. 1 и 2.Переносная емкость для укладки строительных смесей (фиг. 1) состоит из корпуса 1,закрытого крышкой 2. В корпусе 1 расположен механизм вытеснения строительной смеси,выполненный в виде поршня 3. Шток 4 поршня 3 пропущен через крышку 2.Патрубок 5 корпуса 1 соединен с верхним концом рукава 6, на нижнем конце которого расположен затвор, выполненный в виде заслонки 7. Она соединена с рукавом 6 шарнирной створкой 8 и поджата относительно его пружиной 9 (см. также фиг. 3).Для расширения функциональных возможностей переносной емкости рекомендуется применять ее модификацию (фиг. 2). В этом случае в корпусе 1 закреплен, по крайней мере, один дополнительный корпус 10 с, как минимум, одним дополнительным рукавом 11,размещенным внутри рукава 6.Причем вариантом закрепления этих дополнительных элементов 10,11 является соединение корпуса 1 и дополнительного корпуса 10 через кронштейны 12, а рукава 6 и дополнительного рукава 11 - через стопорные винты 13.Возможными вариантами выполнения рукава 6 и/или дополнительного рукава 11 является выполнение их квадратной формы (не показано).Нижний край рукава 6 и/или дополнительного рукава 11 (фиг. 1 и 2) выполнен заостренным, а крышка 2 выполнена, как минимум, с одним подводящим штуцером 14.Поршень 3 со штоком 4 может располагаться также и в дополнительном корпусе 10Рекомендуется снабжать подводящий штуцер 14 регулятором 15, выполненным в виде дроссельного вентиля и/или следящего распределителя, соединенного через шланг 16 с остальной частью (не показана) пневматического привода. В этом случае пневматический привод выполняет функцию механизма вытеснения строительной смеси.Используют переносную емкость для укладки строительных смесей следующим образом.При получении, например, бетонного изделия одного цвета в корпус 1 (фиг. 1) предварительно загружают высокоподвижную строительную смесь требуемой окраски. При этом часть смеси поступает в рукав 6 и заполняет его. Выходу смеси наружу препятствует подпружиненная заслонка 7.Далее вводят рукав 6 в заранее подготовленную форму (не показана) и с помощью механизма вытеснения строительной смеси формируют бетонное изделие. Для этого воздей 131340611 200711218ствуют на шток 4 поршня 3 или подают сжатый воздух через подводящий штуцер 14. В обоих случаях, под действием создаваемого перепада давления над и под поршнем 3, заслонка 7 открывается, и строительная смесь заполняет форму бетонного изделия.Для получения двухцветного бетонного изделия в корпус 1 (фиг. 2) загружают строительную смесь одного цвета, а в дополнительный корпус 10 - другого цвета. При этом данные смеси поступают, соответственно, в рукав 6 и в дополнительный рукав 11. Выходу строительных смесей наружу препятствует подпружиненная заслонка 7.При включении механизма вытеснения строительной смеси, например при подаче сжатого воздуха через подводящие патрубки 14 (фиг. 2), заслонка 7 открывается, и обе строительные смеси подаются в заранее приготовленную форму формируемого изделия. Причем строительная смесь, выходящая из дополнительного рукава 11, будет окружена строительной смесью, выходящей из рукава 6.Для регулировки такого выхода строительных смесей применяют регулятор 15. Если в качестве регулятора 15 используется дроссельный вентиль, то регулируют время истечения строительного раствора через рукава 6 и 11, а если используется следящий распределитель, то регулируют вместе с упомянутым временем истечения и силу этого истечения. Возможен также вариант одновременного использования дроссельного вентиля и следящего распределителя.Предложенные конструкции переносных емкостей для укладки строительных смесей позволяют наносить их также на поверхность уже отформованных бетонных изделий, например, для создания рисунков, орнаментов, надписей. Кроме того, заостренный нижний конец рукава 6 (фиг. 1), рукава 6 и дополнительного рукава 11 (фиг. 2) позволяет вносить строительные смеси и в толщу основной, еще окончательно не затвердевшей бетонной смеси, например, если предполагается последующее распиливание будущего готового изделия на плиты. В последнем случае нижний заостренный конец рукава 6 (фиг. 1) или рукава 6 и дополнительного рукава 11 (фиг. 2) вводится внутрь полуфабриката, например,путем его многократного прокалывания в разных местах и на разные глубины.Этим обеспечивается расширение функциональных возможностей применения описанного устройства по полезной модели.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
