Соединитель с фиксацией кабеля

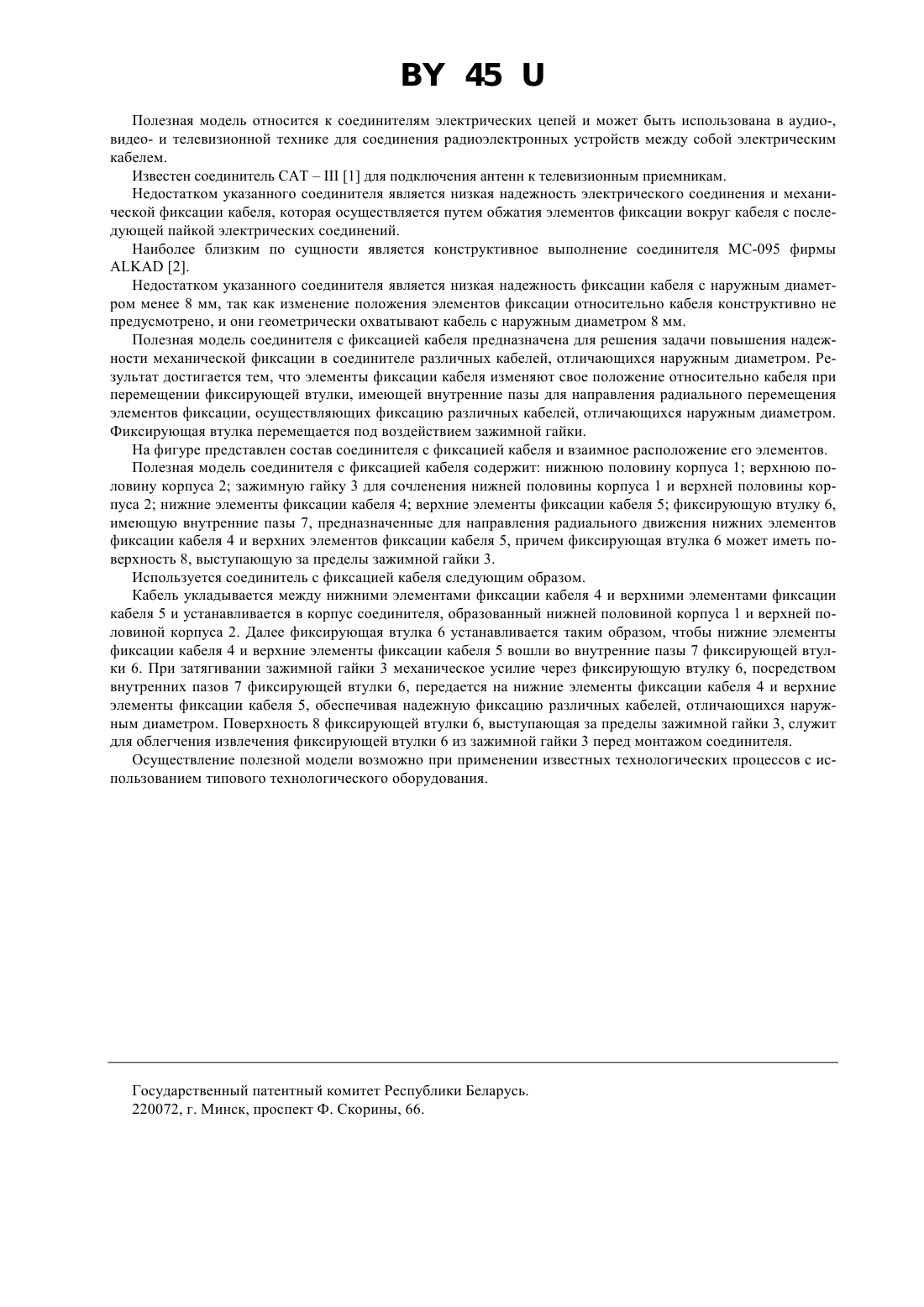

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Соединитель с фиксацией кабеля, содержащий элементы фиксации кабеля и зажимную гайку, отличающийся тем, что элементы фиксации кабеля изменяют свое положение относительно кабеля при перемещении фиксирующей втулки, имеющей внутренние пазы для направления радиального перемещения элементов фиксации кабеля, причем фиксирующая втулка перемещается под воздействием зажимной гайки. 2. Соединитель с фиксацией кабеля по п. 1, отличающийся тем, что фиксирующая втулка имеет поверхность, выступающую за пределы зажимной гайки. 45 Полезная модель относится к соединителям электрических цепей и может быть использована в аудио-,видео- и телевизионной технике для соединения радиоэлектронных устройств между собой электрическим кабелем. Известен соединитель 1 для подключения антенн к телевизионным приемникам. Недостатком указанного соединителя является низкая надежность электрического соединения и механической фиксации кабеля, которая осуществляется путем обжатия элементов фиксации вокруг кабеляпоследующей пайкой электрических соединений. Наиболее близким по сущности является конструктивное выполнение соединителя МС-095 фирмы 2. Недостатком указанного соединителя является низкая надежность фиксации кабеля с наружным диаметром менее 8 мм, так как изменение положения элементов фиксации относительно кабеля конструктивно не предусмотрено, и они геометрически охватывают кабель с наружным диаметром 8 мм. Полезная модель соединителя с фиксацией кабеля предназначена для решения задачи повышения надежности механической фиксации в соединителе различных кабелей, отличающихся наружным диаметром. Результат достигается тем, что элементы фиксации кабеля изменяют свое положение относительно кабеля при перемещении фиксирующей втулки, имеющей внутренние пазы для направления радиального перемещения элементов фиксации, осуществляющих фиксацию различных кабелей, отличающихся наружным диаметром. Фиксирующая втулка перемещается под воздействием зажимной гайки. На фигуре представлен состав соединителя с фиксацией кабеля и взаимное расположение его элементов. Полезная модель соединителя с фиксацией кабеля содержит нижнюю половину корпуса 1 верхнюю половину корпуса 2 зажимную гайку 3 для сочленения нижней половины корпуса 1 и верхней половины корпуса 2 нижние элементы фиксации кабеля 4 верхние элементы фиксации кабеля 5 фиксирующую втулку 6,имеющую внутренние пазы 7, предназначенные для направления радиального движения нижних элементов фиксации кабеля 4 и верхних элементов фиксации кабеля 5, причем фиксирующая втулка 6 может иметь поверхность 8, выступающую за пределы зажимной гайки 3. Используется соединитель с фиксацией кабеля следующим образом. Кабель укладывается между нижними элементами фиксации кабеля 4 и верхними элементами фиксации кабеля 5 и устанавливается в корпус соединителя, образованный нижней половиной корпуса 1 и верхней половиной корпуса 2. Далее фиксирующая втулка 6 устанавливается таким образом, чтобы нижние элементы фиксации кабеля 4 и верхние элементы фиксации кабеля 5 вошли во внутренние пазы 7 фиксирующей втулки 6. При затягивании зажимной гайки 3 механическое усилие через фиксирующую втулку 6, посредством внутренних пазов 7 фиксирующей втулки 6, передается на нижние элементы фиксации кабеля 4 и верхние элементы фиксации кабеля 5, обеспечивая надежную фиксацию различных кабелей, отличающихся наружным диаметром. Поверхность 8 фиксирующей втулки 6, выступающая за пределы зажимной гайки 3, служит для облегчения извлечения фиксирующей втулки 6 из зажимной гайки 3 перед монтажом соединителя. Осуществление полезной модели возможно при применении известных технологических процессов с использованием типового технологического оборудования. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
