B61H 13/34 — конструктивные элементы

Номер патента: U 9251

Опубликовано: 30.06.2013

Авторы: Дубровский Александр Васильевич, Фокин Алексей Николаевич, Минеев Михаил Николаевич

МПК: B61H 13/34

Метки: валика, подвески, триангеля, предохранитель

Текст:

...создание конструкции предохранителя от выпадения валика при срезе шплинта узла крепления триангеля, позволяющей предотвратить поломку предохранителя, вызванную угловым перемещением валика, и его самопроизвольную расфиксацию под действием вибрационно-динамических нагрузок. Указанный технический результат достигается тем, что в предохранителе валика подвески триангеля в кронштейне рамы тележки, содержащем выполненную с возможностью огибания ушка...

Номер патента: 14888

Опубликовано: 30.10.2011

Авторы: Дубина Анатолий Владимирович, Стриженков Михаил Иванович, Бычек Иван Степанович, Потейко Борис Михайлович

МПК: B61H 13/02, B61H 13/34

Метки: башмака, подвески, предохранитель, тележки, вагона, тормозного, валика

Текст:

...контакт середины боковой стороны П-образного пружинного фиксатора с наружной торцевой поверхностью головки валика, а в режиме нормальной эксплуатации - достаточный зазор между боковой стороной П-образного пружинного фиксатора и наружной торцевой поверхностью головки валика. Новым по сравнению с прототипом является форма П-образной пластины, которая обеспечивает более технологичный раскрой заготовки, плавное изменение ширины и...

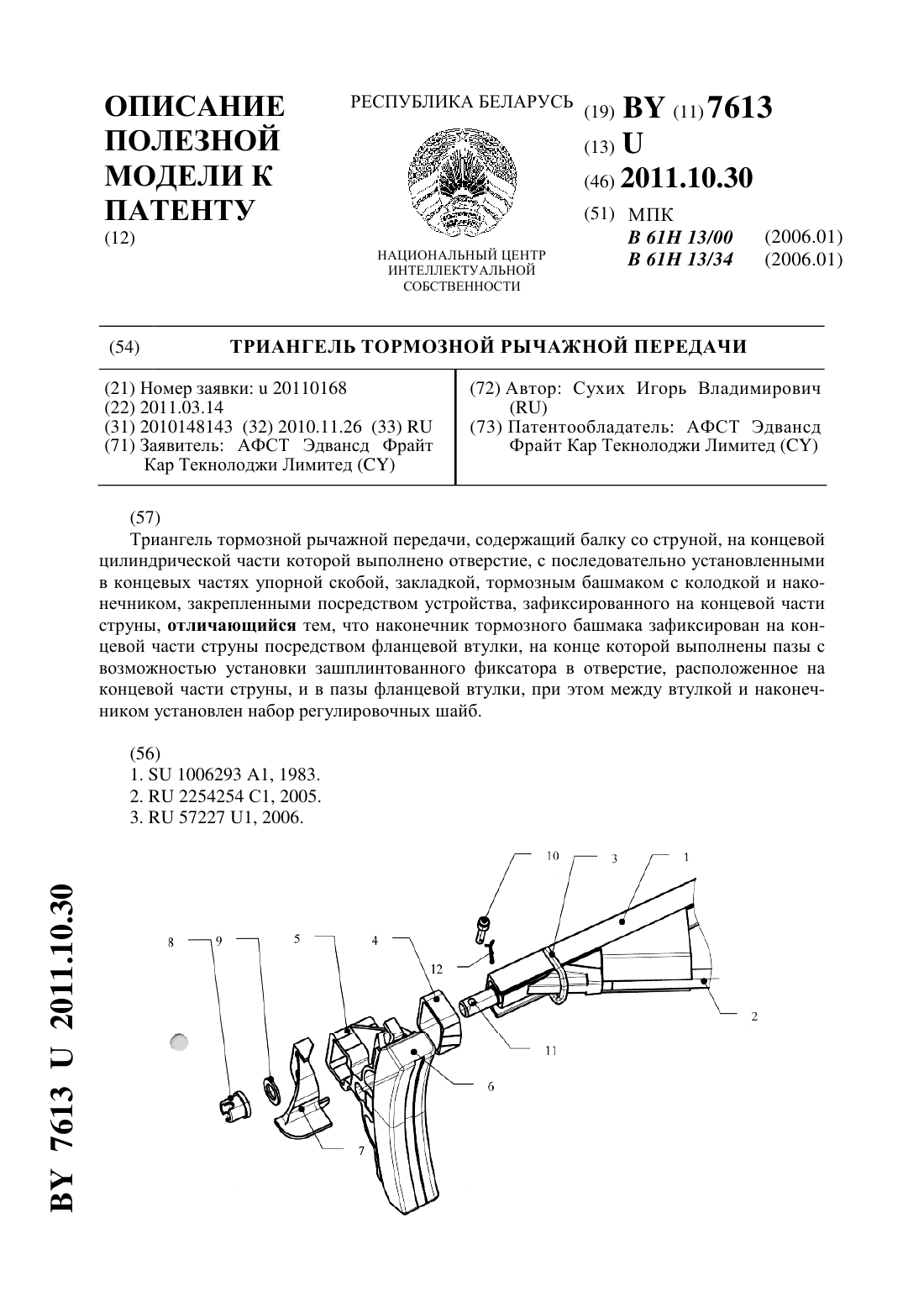

Номер патента: U 7613

Опубликовано: 30.10.2011

Автор: Сухих Игорь Владимирович

МПК: B61H 13/34, B61H 13/00

Метки: тормозной, триангель, рычажной, передачи

Текст:

...привести к ослаблению поджатия клинового кольца и выпадению сухарей, что снижает надежность крепления башмака на триангеле. Для монтажа и демонтажа крепления необходимо применять выжимное приспособление, что затрудняет операцию установки и снятия башмака. Наиболее близкой к заявляемой полезной модели является конструкция триангеля тормозной рычажной передачи, содержащая балку со струной, разделенные в средней части распоркой, а по...

Номер патента: U 7387

Опубликовано: 30.06.2011

Авторы: Мищенко Владимир Алексеевич, Оксинь Александр Васильевич

МПК: B61H 13/34, B65D 39/00, B61D 5/00...

Метки: промежуточный, устройства, затвор, сливного

Текст:

...на котором жестко закреплена контактирующая полушайба, имеющая радиальные П-образные пазы для взаимодействия с фиксатором положения поворотной заслонки, который выполнен в виде стопорной пластины,один конец которой шарнирно закреплен на рукоятке ниже оси установки поворотной заслонки, а другой снабжен концевым Г-образным прямоугольным боковым выступом для взаимодействия с пазами контактной полушайбы и посредством тяги соединен с...

Номер патента: U 3103

Опубликовано: 30.10.2006

Авторы: Алексеев Игорь Васильевич, Комраков Игорь Игоревич, Фокин Алексей Николаевич

МПК: B61H 13/34

Метки: подвески, тележки, тормозного, кронштейне, варианты, валика, узел, крепления, рамы, башмака

Текст:

...го фиксатора, средняя часть которого расположена в средней проушине П-образной пластины шайбы с возможностью вращения, а каждый из захватов выполнен с возможностью зацепления с соответствующей краевой проушиной. Новым по сравнению с прототипом является то, что шайба выполнена в виде П-образной пластины со средней проушиной на одном конце и с двумя открытыми навстречу друг другу пазами, размещенными на расстоянии друг от друга с...
