Цепочный нож

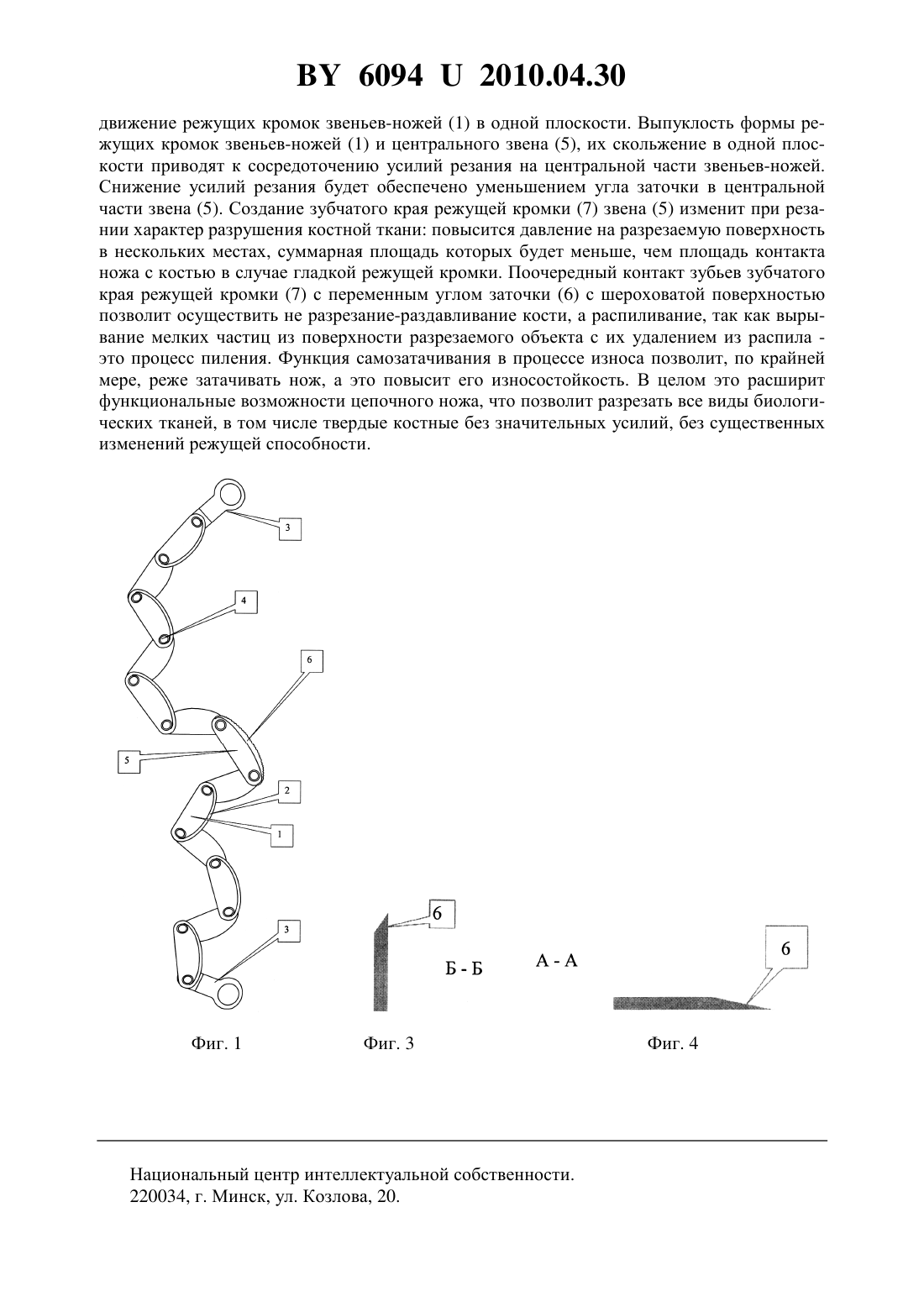

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Хамчуков Юрий Дмитриевич Шевченко Владимир Романович Пилейко Виктор Викторович Рыбаков Юрий Алексеевич Яцына Владимир Владимирович Летунович Александр Александрович(73) Патентообладатели Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(57) Цепочный нож, преимущественно для ветеринарной хирургии, выполненный из металла в виде шарнирно-соединенных между собой плоских звеньев-ножей при наложении их концов друг на друга, с односторонней заточкой каждого звена с внешней относительно плоскости сопряжения звеньев стороны, и приводных ручек, шарнирно закрепленных на крайних звеньях, отличающийся тем, что как минимум одно центральное звено ножа выполнено с изменяющимся углом заточки от 60 вблизи места крепления звеньев друг с другом до 20 в центральной части звена, снабжено зубчатой режущей кромкой, которой придана функция самозатачивания в процессе износа. 60942010.04.30 Полезная модель относится к области ветеринарной хирургии, в частности к хирургическому инструментарию. Известен наиболее близкий по технической сути к полезной модели цепочный нож Маша 1, состоящий из одинаковой величины шарнирно-соединенных между собой звеньев-ножей с односторонней заточкой с углом заточки 30 и ручек для привода ножа,закрепленных на крайних звеньях. Внешние, незаточенные кромки лезвий образуют сложную поверхность с плоским участком, плавно сопряженным с цилиндрической поверхностью. Это позволяет без повреждения внешних, относительно режущей кромки ножа, биологических тканей перемещать звенья ножа при резании. Данный нож предназначен для резания биологических тканей и обладает удовлетворительной режущей способностью. Существенным недостатком этого ножа является то, что он, в силу своих конструктивных особенностей, например односторонней заточки лезвий с углом 30, образующей гладкую режущую кромку не обеспечивает качественного резания твердых костных тканей, что выражается в необходимости высоких усилий и значительного времени для резания. Скакательные суставы вовсе не разрезаются таким ножом 1. Задачей, на решение которой направлена полезная модель, является создание цепочного ножа с расширенной областью применения, например для резания всех видов биологических тканей, в том числе и любых костных, обеспечивающего снижение времени и усилий резания при повышении его режущей способности. Поставленная задача решается тем, что при использовании существенных признаков известного цепочного ножа, преимущественно для ветеринарной хирургии, выполненного из металла в виде шарнирно соединенных между собой плоских звеньев-ножей при наложении их концов друг на друга, с односторонней заточкой каждого звена с внешней относительно плоскости сопряжения звеньев стороны, и приводных ручек, шарнирно-закрепленных на крайних звеньях, в предлагаемом ноже в соответствии с полезной моделью как минимум одно центральное звено ножа выполнено с изменяющимся углом заточки от 60 вблизи места крепления звеньев друг с другом до 20 в центральной части звена, снабжено зубчатой режущей кромкой, которой придана функция самозатачивания в процессе износа. В данном случае за счет выполнения центрального звена с переменным углом заточки режущей кромки (2), снабженной зубчатым режущим краем (7), обеспечивается снижение усилий резания при одновременном повышении режущей способности, что позволяет расширить область применения, например для резания любых биологических тканей. Техническая сущность полезной модели поясняется прилагаемыми чертежами, где на фиг. 1 показан общий вид ножа, на фиг. 2 - центральное звено с изменяющимся углом заточки, зубчатым краем режущей кромки, на фиг. 3 - разрез центрального звена по линии А-А на фиг. 2, на фиг. 4 - разрез - по линии Б-Б на фиг. 2. Предлагаемый нож (см. фиг. 1-4) состоит из звеньев-ножей (1) с односторонней заточкой режущей кромки (2), ручек для привода ножа (3), шарниров (4) для соединения звеньев (1) между собой и крайних звеньев (1) с ручками, а также центрального звена (5) с переменным углом заточки (6), режущей кромки, снабженной зубчатым режущим краем (7), которому придана функция самозатачивания в процессе износа. Описываемый нож работает следующим образом. После закрепления вокруг разрезаемого объекта, так, чтобы режущие кромки звеньев-ножей (1) с односторонней заточкой режущих кромок (2) были обращены к разрезаемым тканям, он приводится в движениескольжение вокруг объекта. Усилия на звенья-ножи (1) передаются с помощью шарниров (4). Звенья-ножи (1) и шарниры (4) позволяют охватить разрезаемый объект по линии, расположенной на трех его сторонах. Это обеспечивает не только скольжение звеньев-ножей(1), но и вдавливание их вглубь биологических тканей. Шарнирное соединение между собой плоских звеньев-ножей (1) при наложении их концов друг на друга, односторонняя заточка (2) с внешней относительно плоскости сопряжения звеньев стороны обеспечивают 2 60942010.04.30 движение режущих кромок звеньев-ножей (1) в одной плоскости. Выпуклость формы режущих кромок звеньев-ножей (1) и центрального звена (5), их скольжение в одной плоскости приводят к сосредоточению усилий резания на центральной части звеньев-ножей. Снижение усилий резания будет обеспечено уменьшением угла заточки в центральной части звена (5). Создание зубчатого края режущей кромки (7) звена (5) изменит при резании характер разрушения костной ткани повысится давление на разрезаемую поверхность в нескольких местах, суммарная площадь которых будет меньше, чем площадь контакта ножа с костью в случае гладкой режущей кромки. Поочередный контакт зубьев зубчатого края режущей кромки (7) с переменным углом заточки (6) с шероховатой поверхностью позволит осуществить не разрезание-раздавливание кости, а распиливание, так как вырывание мелких частиц из поверхности разрезаемого объекта с их удалением из распила это процесс пиления. Функция самозатачивания в процессе износа позволит, по крайней мере, реже затачивать нож, а это повысит его износостойкость. В целом это расширит функциональные возможности цепочного ножа, что позволит разрезать все виды биологических тканей, в том числе твердые костные без значительных усилий, без существенных изменений режущей способности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
